Что такое трафарет для поверхностного монтажа?

Трафарет для поверхностного монтажа предназначен для нанесения паяльной пасты на пустую печатную плату. В фольге из нержавеющей стали лазером вырезаются отверстия под контактные площадки каждого компонента поверхностного монтажа, имеющегося на плате. Трафарет аккуратно совмещают с верхней стороной печатной платы, а затем за один проход с помощью металлического ракеля через отверстия наносится паста. После отделения трафарета от печатной платы на ней остается паяльная паста, готовая к установке на нее SMD компонентов. В отличие от ручного нанесения паяльной пасты, этот процесс гарантирует воспроизводимость результатов и экономит время.

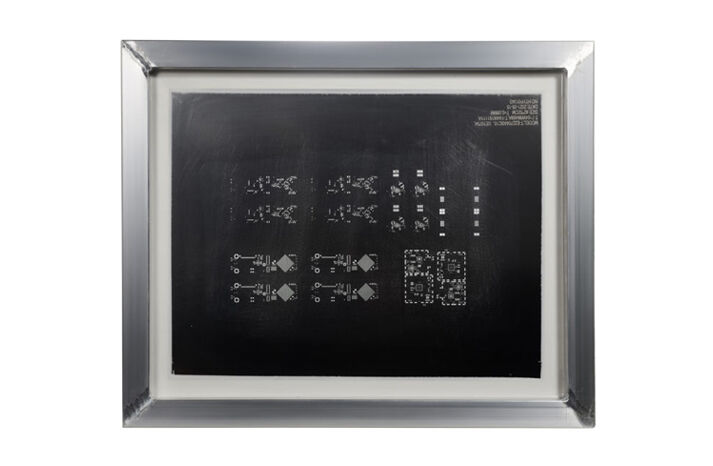

Компания PCBasic предоставляет возможность выбора между трафаретами в рамке и безрамочными трафаретами. Трафарет в рамке предназначен для машинного нанесения паяльной пасты. Безрамочный трафарет рассчитан на ручное нанесение пасты. Безрамочный трафарет дешевле и легче (0.2 кг), поэтому его доставка будет стоить меньше.

У нас вы можете заказать трафареты для поверхностного монтажа печатных плат, а также производство электроники. Стоимость и сроки реализации каждого проекта рассчитываются в индивидуальном порядке.

Для изготовления трафаретов обязательно наличие технической документации.

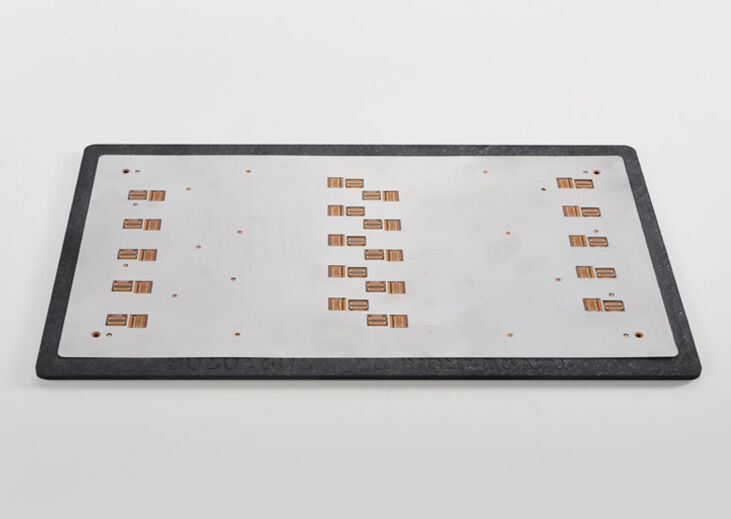

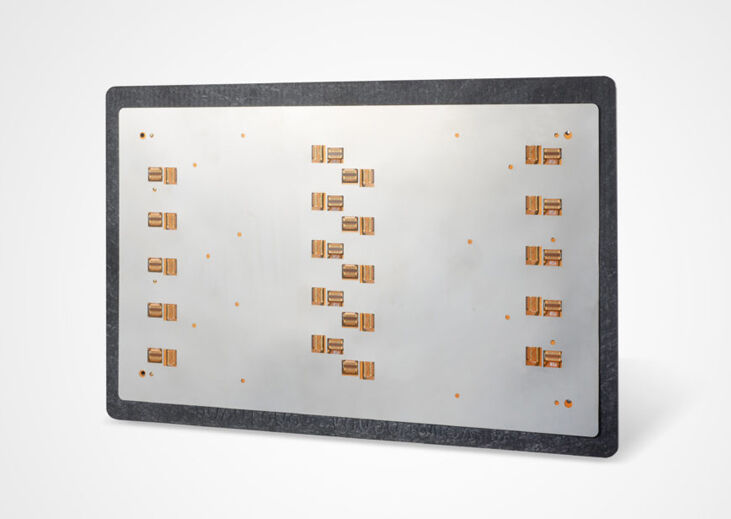

Безрамочные трафареты

Процесс производства стальной сетки SMT можно разделить на:

  • Безрамочные трафареты предназначены для работы со специальными системами натяжения, известными как многократно используемые рамки трафаретов. Трафареты такого типа не требуется вклеивать в рамку. Безрамочные трафареты рекомендуется использовать для сборки прототипов или малых тиражей печатных плат. Благодаря компактности, они удобны при хранении, так как занимают намного меньше места, чем трафареты в рамках. Кроме того, хранение таких трафаретов обходится дешевле.
  •

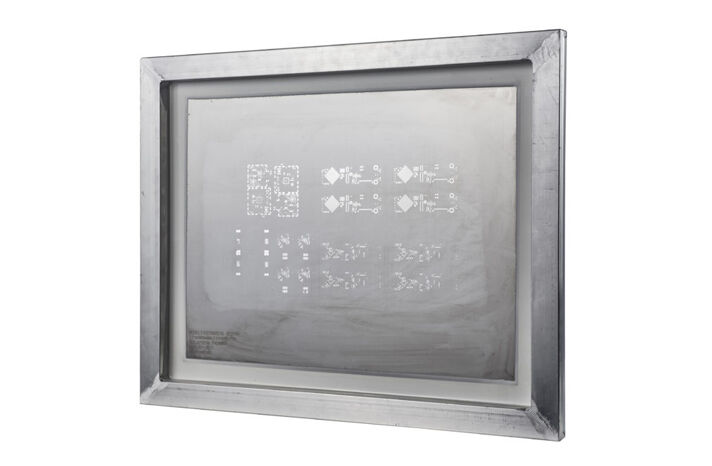

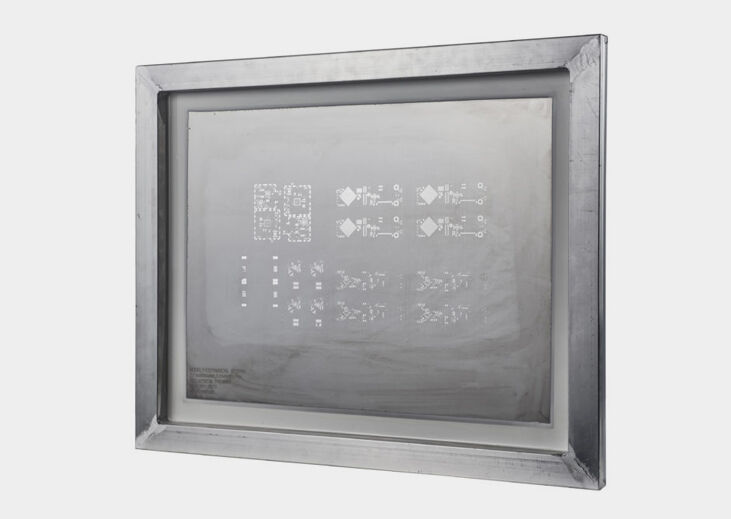

  • Трафареты в рамках

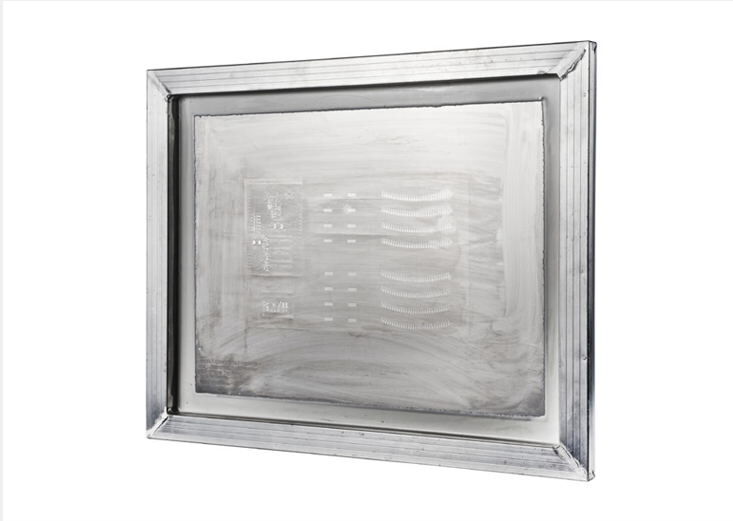

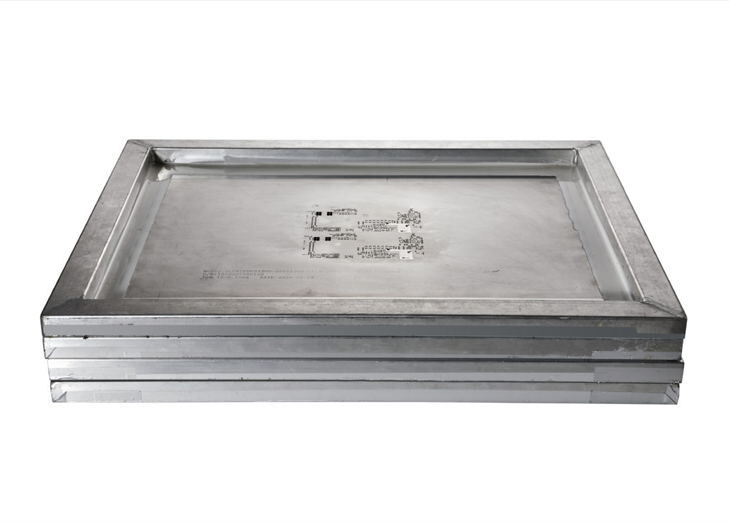

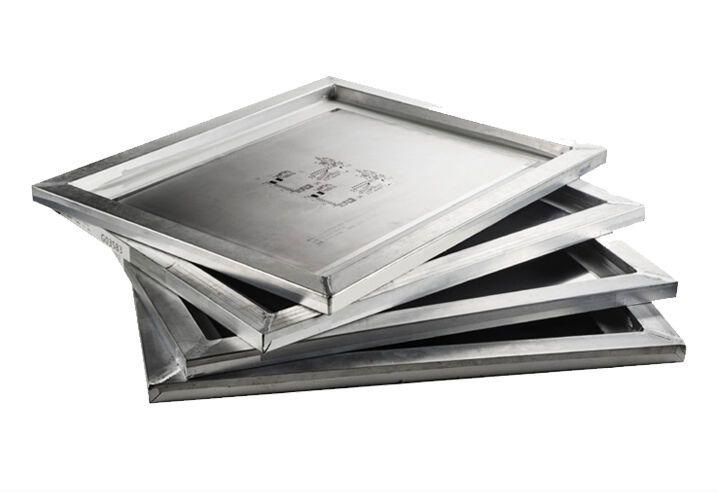

  • Рамочный, или склеенный трафарет – это туго натянутая трафаретная фольга, постоянно вклеенная в рамку по ее периметру. Такие трафареты рассчитаны на массовое автоматизированное производство печатных плат. Благодаря высокой точности и износостойкости, рамочные трафареты хорошо подходят для крупносерийного производства. Если потребитель не найдет подходящего размера в ряду популярных форматов рамочных трафаретов, мы изготовим ему нестандартный трафарет.
  • Мы рекомендуем приобретать трафарет, произведенный из металла, как правило, из нержавеющей стали, в том случае, если вы планируете использовать его для создания сотен прототипов.

Необходимость использования трафаретов.
При создании печатных плат различной сложности используются методы SMD- и DIP- монтажа элементов. Применение первого способа крепления компонентов осуществляется после нанесения паяльной пасты. Для ее распределения используются трафареты для поверхностного монтажа. Их применение в процессе подготовки характеризуется множеством достоинств:

паяльная паста распределяется максимально точно, так как создаваемые дорожки ограничиваются стенками апертур;
использование трафарета позволяет ускорить процесс изготовления платы;
за счет автоматизации снижается себестоимость производства электроники.
Четкость линий, по которым распределяется припойная паста, и ее дозировка прямо влияют на качество монтажа. Поскольку выводы поверхностных компонентов находятся на одном уровне, недопустимы перепады дорожек по высоте или контурам контактных площадок. Достичь идеально равномерного распределения не удается даже в ручном режиме, так как выдавливание пасты из шприца не гарантирует точной дозировки.

Какие бывают трафареты для SMD-монтажа

Изделия для точного распределения и дозирования паяльной пасты бывают:

1.одноуровневыми;
2.многоуровневыми.

Трафареты первого типа представляют собой пластины, в которых апертуры находятся на одном уровне. Они применяются для большинства печатных плат. Их использование актуально в тех случаях, когда требуется зафиксировать на пластине элементы с выводами одинаковой длины.

PCB ТРАФАРЕТНАЯ УСЛУГА ДИЗАЙН ОТКРЫТИЯ

Более сложные печатные платы часто создаются с применением чипов различных размеров. При этом выводы некоторых элементов оказываются короче, других — длиннее. Для их припоя требуется наносить пасту слоями разной толщины. В таких случаях требуются многоуровневые трафареты. Они представляют собой пластины с выступающими или утопленными участками на фоне основной поверхности.

Если площадка выступает, то стенки апертур имеют большую высоту. По ним паста распределяется более толстыми слоями. Если же площадка утопленная, то стенки апертур имеют меньшую высоту. Соответственно, паста по ним распределяется тонкими слоями.

Постобработка из PCB Трафарет

Основной материал для изготовления таких пластин — жесткая листовая нержавеющая сталь. Не так давно трафареты для SMD-монтажа также изготавливались в виде металлических сеток, натянутых на прочный каркас. Однако недолговечность таких конструкций стала причиной снижения их популярности, несмотря на более низкую стоимость, и замены листовыми вариантами.

Как использовать PCB Трафареты

Трафареты из нержавейки изготавливаются одним из способов:

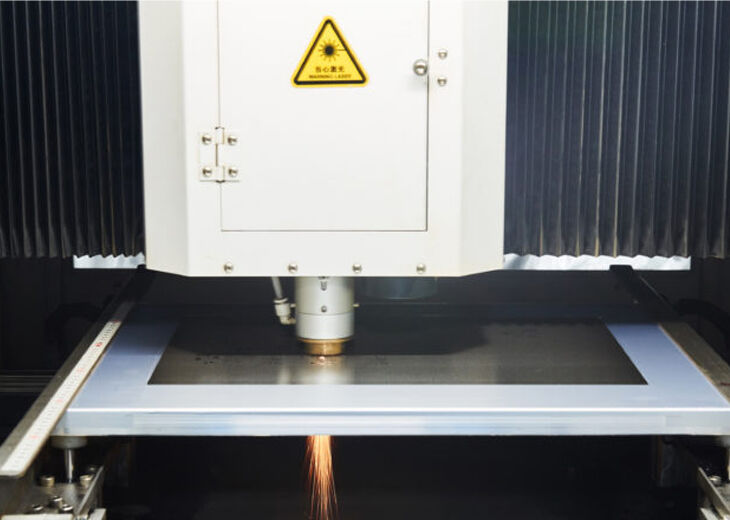

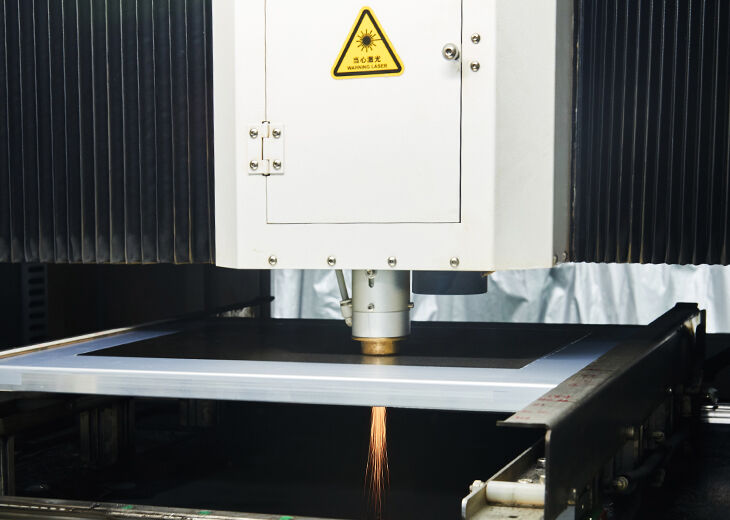

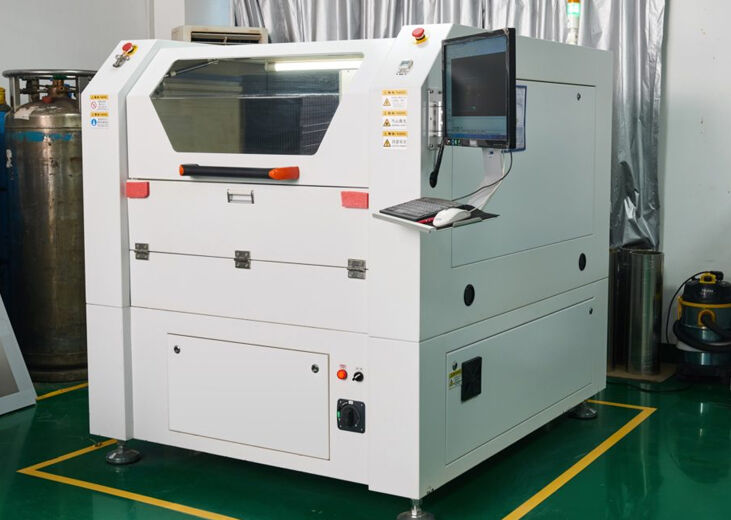

Наиболее популярный метод — лазерная резка. Он используется при изготовлении более чем 90% трафаретов. Вторым по популярности считается метод двустороннего химического травления. Производство трафаретов таким способом возможно только при использовании более мягких заготовок (из бронзы, латуни).

Преимущества лазерных трафаретов для поверхностного монтажа печатных плат

Популярность изделий, изготовленных методом лазерной резки, обеспечена множеством их достоинств:

1.Гладкие стенки апертур.

Лазер фактически не прорезает, а прожигает пластину, что предотвращает образование микроскопических кромок;

2. Конусообразная форма отверстий.

Со стороны, которой трафарет укладывается на диэлектрическую пластину, апертуры шире. Благодаря этому дорожка или точка из паяльной пасты сужается от основания к верхнему уровню, что обеспечивает легкое снятие листа с заготовки по завершению печатного цикла;

3. Точность апертур.

Лазерная резка осуществляется на основании компьютерного алгоритма. Каждое отверстие и линия соответствуют параметрам техдокументации;

4. Четкость профилей контактных участков.

4.Комплекс отверстий, предназначенных для нанесения пасты под выводы каждого поверхностного элемента, точно совпадает с рабочей площадкой платы, что гарантирует распределение флюсо-припойного состава строго по металлизированным дорожкам;

5. Широкий диапазон размеров апертур.

Толщина лазерного луча изменяется в настройках оборудования. Это позволяет создавать отверстия любой толщины.

Факторы, влияющие на качество трафаретов печатных плат

Трафареты SMT необходимо очищать до, во время и после использования (обычно очищают с помощью машин для очистки трафаретов SMT):

1. Методы очистки трафарета
① стереть

Протрите трафарет безворсовой тканью (или специальной салфеткой для трафаретов), предварительно смоченной очистителем для удаления затвердевшей паяльной пасты или клея. Отличается удобством, отсутствием ограничений по времени и низкой стоимостью; Недостатком является то, что он не может полностью очистить трафарет, особенно трафарет с мелким шагом. Кроме того, некоторые печатные машины имеют функцию автоматического стирания, которую можно настроить на автоматическое стирание нижней части трафарета после многократной печати. В этом процессе также используется специальная стальная сетка для протирания бумаги, и машина распыляет чистящее средство на бумагу перед действием.

② Ультразвуковая очистка

Восновном существует два типа ультразвуковой очистки: погружение и распыление, а некоторые производители используют полуавтоматическую ультразвуковую чистку для очистки стальной сетки.

2. Выбор чистящего средства

Идеальный очиститель трафаретов должен быть практичным, эффективным и безопасным для людей и окружающей среды, а также хорошо удалять паяльную пасту (клей) с трафарета. Сейчас есть специальные чистящие средства для трафаретов, но они могут смыть трафарет, поэтому будьте осторожны при их использовании. Если нет особых требований, вместо специального очистителя для трафаретов можно использовать спирт или деионизированную воду.
