A rРезистор — один из важнейших компонентов электроники. Он бесшумно обеспечивает безопасную и стабильную работу всего оборудования, используемого нами ежедневно. Резисторы играют важнейшую роль: от регулирования тока и деления напряжения до защиты чувствительных компонентов.s в области электроники. Итак, что такое резистор?
Проще говоря, резистор — это компонент, используемый для управления силой тока, регулировки уровня сигнала, деления напряжения и защиты других компонентов. На принципиальных схемах резистор обычно обозначается зигзагообразной или прямоугольной фигурой (в зависимости от региональных стандартов). Dразличные типы rРезисторы имеют различные характеристики, области применения и структуры.
В этой статье мы подробно рассмотрим различные типы резисторов, их характеристики и области применения. Мы также расскажем и объясним, как определить номиналы резисторов по цветовым кольцам. Прочитав эту статью, вы наверняка узнаете о методах выбора типов резисторов и научитесь определять их по цветовым кольцам.
Обзор типов резисторов
Резисторы можно классифицировать по различным типам в соответствии с различными стандартами. Основные методы классификации следующие:
1. На основе поведения
По своим рабочим характеристикам резисторы можно классифицировать на линейные и нелинейные.
Линейные резисторы относятся к типу резисторов, сопротивление которых остаётся постоянным, например, металлоплёночные резисторы, углеродные плёночные резисторы и т. д. Этот тип резисторов подчиняется закону Ома (V = IR), согласно которому ток прямо пропорционален напряжению на нём. Это означает, что независимо от того, как изменяется напряжение, приложенное к резистору, сопротивление самого резистора не будет меняться под воздействием внешних факторов, таких как напряжение или ток.
Значение сопротивления нелинейных резисторов непостоянно. Это тип резисторов, которые претерпевают значительные изменения при изменении внешних условий, таких как температура, напряжение, свет, магнитное поле и т. д. Этот тип резисторов не подчиняется закону Ома, то есть между током и напряжением не существует прямой зависимости.
2. На основе конструкции
По конструкции и возможности регулировки резисторы можно классифицировать на постоянные и переменные.
Значение сопротивления постоянного резистора не регулируется. Этот тип резисторов обычно используется в самых фундаментальных схемах, таких как ограничение тока, деление напряжения и управление нагрузкой. К их типичным типам относятся углеродные синтетические резисторы, металлоплёночные резисторы, намоточные резисторы, резисторы для поверхностного монтажа (SMD) и т. д.
Переменные резисторы могут регулировать свои значения сопротивления по мере необходимости, например, потенциометры, реостаты, подстроечные резисторы и т. д. Этот тип резисторов широко используется для регулировки громкости, регулировки яркости и калибровки схем.
3. На основе использования
Резисторы можно классифицировать по области применения на резисторы общего назначения и резисторы специального назначения.
Резисторы общего назначения часто используются в распространенных сценариях, таких как базовое ограничение тока, деление напряжения и защита, обеспечивая высокую стоимость и широкий выбор типов.
Резисторы специального назначения предназначены для выполнения определенных функций, например, термисторы (для измерения температуры), варисторы (для защиты от перенапряжения), фоторезисторы (для цепей управления освещением) и т. д.
Вышеизложенное классифицирует резисторы по трём основным признакам. Таким образом, различные типы резисторов имеют свою уникальную конструкцию и характеристики.

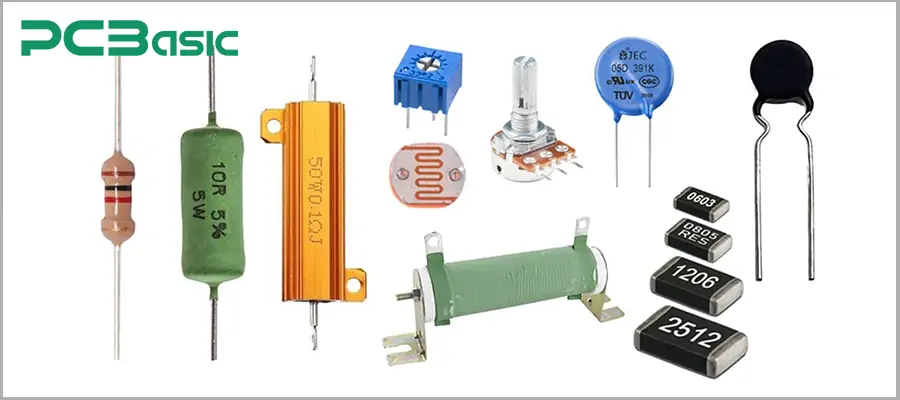

Типы резисторов
Далее мы подробно рассмотрим каждый из основных типов резисторов, включая линейные, переменные, а также нелинейные и специальные резисторы. Понимая характеристики, преимущества и области применения этих типов резисторов, вы сможете выбрать наиболее подходящие компоненты для конкретных электронных проектов.
Линейные резисторы
Линейные резисторы можно разделить на постоянные резисторы (с неизменяемыми значениями сопротивления) и переменные резисторы (с регулируемыми значениями сопротивления).
Постоянные резисторы
|
Тип резистора
|
Определение
|
Чараcтеристика
|
Преимущества
|
общие приложения
|
|
Углеродный композиционный резистор
|
Изготовлен путем прессования углеродного порошка и связующего вещества в сплошной цилиндр.
|
Высокий уровень шума, низкая устойчивость, сегодня устарел.
|
Выдерживает кратковременные перегрузки, низкая стоимость
|
Старые радиоприемники, блоки питания заменены на современные.
|
|
Углеродистая пленка резистор
|
Углеродная пленка, нанесенная на керамический сердечник.
|
Стабильная, умеренная точность
|
Низкий уровень шума, хорошая температурная стабильность
|
Электроника общего назначения, обычный постоянный резистор
|
|
Металлический пленочный резистор
|
Тонкий слой металла (например, никель-хрома) на керамическом стержне.
|
Высокая точность, низкий уровень шума
|
Отличная точность, низкий температурный коэффициент
|
Аудио, приборы, прецизионные схемы
|
|
Металлооксидный пленочный резистор
|
Пленка оксида металла, нанесенная на керамическую подложку.
|
Хорошая устойчивость к перенапряжению и перегревам
|
Стабилен в суровых условиях
|
Промышленные системы управления, источники питания
|
|
Проволочный резистор
|
Резистивный провод, намотанный вокруг изолирующего сердечника.
|
Высокая мощность, точность
|
Выдерживает большие токи, прочный
|
Усилители мощности, электроприводы, нагрузочные блоки
|
|
Толстоплёночный резистор
|
Толстая или тонкая резистивная пленка, нанесенная на подложку.
|
Тонкая пленка: высокая точность; толстая: дешевизна
|
Универсальный для SMD/прецизионных схем
|
SMD-электроника, гибридные схемы
|
|
Резистор для поверхностного монтажа (SMD)
|
Компактный резистор, предназначенный для поверхностного монтажа.
|
Малый размер, безвыводной
|
Экономит место, автоматизированная сборка
|
Телефоны, компьютеры, современная электроника
|
|
Фольгированный резистор
|
В качестве резистивного элемента используется сверхтонкая металлическая фольга.
|
Сверхнизкий температурный коэффициент, очень стабильный
|
Высочайшая точность, долговременная надежность
|
Прецизионные измерения, аэрокосмическая промышленность
|
|
Сетевой/массивный резистор
|
Несколько резисторов, интегрированных в один корпус.
|
Несколько значений, один пакет
|
Экономит место на печатной плате, обеспечивает согласованность значений
|
Модули памяти, логические платы, терминация сигналов
|
|
Пленочный резистор
|
Общий термин для резисторов, использующих резистивную пленку (углерод/металл/оксид).
|
Универсальный по типу и значению
|
Хорошая производительность, массовое производство
|
Универсальный во всей электронике
|
|
Омический резистор
|
Любой резистор, подчиняющийся закону Ома (линейная зависимость VI).
|
Линейный и предсказуемый
|
Простой расчет, надежный
|
Все основные электронные и электрические схемы
|
Переменные резисторы
|
Тип резистора
|
Определение
|
Характеристики:
|
Преимущества
|
общие приложения
|
|
Потенциометр
|
Трехконтактный переменный резистор, используемый в качестве регулируемого делителя напряжения.
|
Регулируется с помощью вращения/ползунка
|
Простое управление, универсальность
|
Регулировка громкости и яркости
|
|
реостат
|
Двухконтактный переменный резистор, используемый в основном для регулировки тока.
|
Рассчитан на более высокие токи
|
Надежная и плавная регулировка
|
Скорость двигателя, регулировка нагревателя
|
|
Подстроечный резистор
|
Миниатюрный переменный резистор для точной калибровки схемы.
|
Устанавливается один раз, небольшого размера
|
Точный, экономящий место
|
Настройка, регулировка смещения/частоты
|
Нелинейные / специальные типы резисторов
|
Тип резистора
|
Определение
|
Характеристики:
|
Преимущества
|
общие приложения
|
|
Термистор (NTC/PTC)
|
Сопротивление резко меняется с температурой: NTC уменьшается, PTC увеличивается с температурой.
|
Чувствительный к температуре
|
Недорого, быстро
|
Датчики температуры, защита от перегрузки по току/перегрева
|
|
варистор
|
Сопротивление быстро падает выше порогового значения напряжения для защиты от перенапряжения.
|
Зависит от напряжения
|
Поглощает скачки напряжения
|
Сетевые фильтры, удлинители
|
|
Фоторезистор (ЛДР)
|
Сопротивление уменьшается по мере увеличения интенсивности света.
|
Светозависимый
|
Простой, пассивный
|
Автоматическое освещение, экспонометры, сигнализация
|
|
Магниторезистив
|
Сопротивление изменяется в зависимости от напряженности магнитного поля.
|
Чувствительный к магнитному полю
|
Бесконтактное обнаружение
|
Датчики скорости, компасы
|
|
Хьюмистор
|
Сопротивление меняется в зависимости от влажности окружающей среды.
|
Чувствителен к влажности
|
Прямое измерение
|
Кондиционирование воздуха, метеостанции
|
|
Силовой чувствительный резистор (FSR)
|
Сопротивление уменьшается при приложении силы или давления.
|
Чувствительный к силе/давлению
|
Тонкий, гибкий
|
Электронные весы, робототехника, умные стельки
|
Как выбрать различные типы резисторов?
При выборе подходящих типов резисторов для электронных схем необходимо всесторонне учитывать множество ключевых параметров. Вот некоторые из наших рекомендаций:
1. Референции PАуэр Rживать
Номинальная мощность — это максимальная мощность, которую резистор может безопасно потреблять без повреждения. Если фактическая потребляемая мощность превышает номинальную, резистор выйдет из строя из-за перегрева. При выборе типа резистора следует выбирать резистор с номинальной мощностью, как минимум вдвое превышающей фактическую потребляемую мощность, для обеспечения безопасности. Если цепь должна выдерживать большие токи или высокие падения напряжения, предпочтение следует отдать резисторам высокой мощности, например, проволочным.
2. Посмотрите на температурный коэффициент
Температурный коэффициент показывает, насколько сильно сопротивление изменяется с температурой. Как правило, чем ниже температурный коэффициент, тем стабильнее сопротивление резистора в различных условиях. Поэтому для высокоточных аналоговых или измерительных схем следует выбирать высокостабильные типы резисторов, такие как металлоплёночные или фольговые резисторы с чрезвычайно низким температурным коэффициентом.
3. Отказоустойчивость
Допуск — это допустимое отклонение между фактическим значением сопротивления резистора и его номинальным значением. Разные типы резисторов соответствуют разным уровням допуска. Например, металлоплёночные резисторы могут иметь очень низкие допуски (до ±0.1%), тогда как допуски обычных углеродных пленочных резисторов могут быть больше (±5% или ±10%). Итакследует выбрать тип резистора с соответствующим допуском, исходя из требований точности схемы.
После выбора подходящего типа резистора на основе таких ключевых параметров, как мощность, температурный коэффициент и допуск, не менее важным является точное определение и подтверждение значения сопротивления резистора.

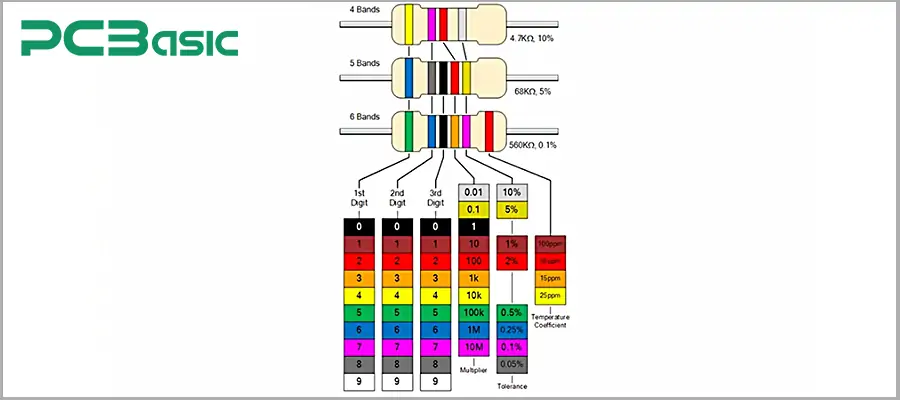

Расчет цветовой маркировки резистора
Цветовая маркировка резисторов — это общепринятая международная система кодировки. Она используется для краткого обозначения значения сопротивления, допуска и, иногда, температурного коэффициента постоянного резистора. Освоение методов считывания и расчёта цветовой маркировки резисторов гарантирует правильный выбор при сборке схем и замене различных типов резисторов.
Так как же читать цветное кольцо резистора?
Распространённые типы резисторов обычно маркируются четырёх-, пяти- или шестицветными кольцами. Каждое цветное кольцо соответствует определённому числу, кратности или параметру согласно Международной шкале цветовых колец:
|
Цвет
|
Digit
|
Множитель
|
Отказоустойчивость
|
|
Цвет - Черный.
|
0
|
× 1
|
|
|
Brown
|
1
|
× 10
|
± 1%
|
|
Red
|
2
|
× 100
|
± 2%
|
|
Апельсин
|
3
|
× 1,000
|
|
|
Жёлтые
|
4
|
× 10,000
|
|
|
Зелёная
|
5
|
× 100,000
|
± 0.5%
|
|
Blue
|
6
|
× 1,000,000
|
± 0.25%
|
|
фиолетовый
|
7
|
× 10,000,000
|
± 0.1%
|
|
Серый
|
8
|
× 100,000,000
|
± 0.05%
|
|
Белый
|
9
|
|
|
|
Золото
|
|
× 0.1
|
± 5%
|
|
Серебро
|
|
× 0.01
|
± 10%
|
|
Ничто
|
|
|
± 20%
|
Первое кольцо четырёхцветного кольцевого резистора — это первая значащая цифра. Второе кольцо — вторая значащая цифра. Третье кольцо — множитель. и тЧетвертое кольцо — терпимость.

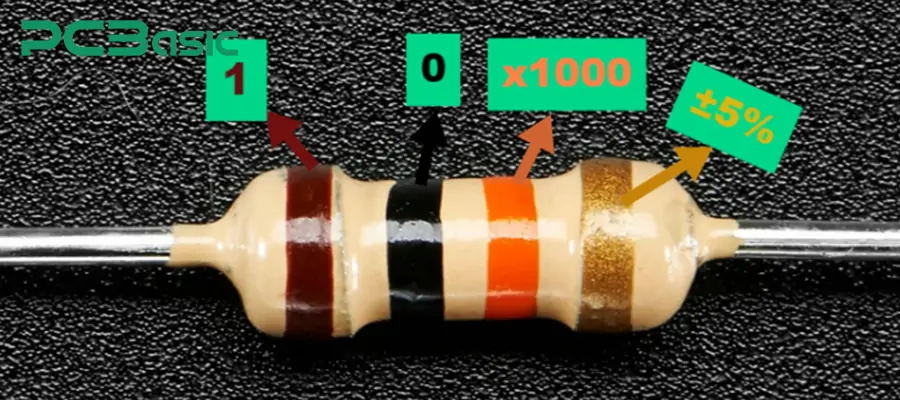

Например:
резистор 10К
Первые три кольца 5-цветного кольцевого резистора представляют первую, вторую и третью значащие цифры, четвертое кольцо — множитель, а пятое кольцо — терпимость.
Резистор с 6-цветным кольцом такой же, как и резистор с 5-цветным кольцом, но его 6-е кольцо указывает температурный коэффициент (ppm/°С).
Внимание:
При чтении цветового круга начинайте с конца, расположенного ближе к цветовой полосе (цветовые полосы допуска обычно золотистые, серебряные или имеют больший интервал).
Для критически важных применений или резисторов с нечеткими цветными кольцами рекомендуется использовать мультиметр для повторной проверки.
Заключение
Понимание различных типов резисторов крайне важно для всех специалистов, работающих с электроникой. Каждый тип резистора – линейный, переменный или нелинейный – обладает уникальными характеристиками и преимуществами. Прочитав эту статью, вы сможете уверенно выбрать наиболее подходящий тип резистора. Кроме того, вы научитесь определять и рассчитывать цветовую маркировку резистора, а также быстро и точно определять его сопротивление. Вот несколько статей, которые помогут вам закрепить и улучшить свои знания. цветовой код резистораe расчет: резистор 10К, резистор 1.2К, резистор 100 Ом.
В заключение следует отметить, что четкое понимание типов резисторов и знание идентификации по цветовым кольцам может помочь нам более эффективно проектировать, создавать и обслуживать высокопроизводительные и высоконадежные электронные схемы.
