Как проверить транзистор с помощью мультиметра？

Тестирование транзисторов — важный процесс тестирования, позволяющий убедиться, что ваши электронные схемы работают хорошо. Если вы занимаетесь устранением неполадок в неисправной печатной плате и вам нужно быстрое измерение, чтобы увидеть, не сгорел ли компонент, или вы проверяете новую конструкцию, тестирование транзистора с помощью мультиметра может сэкономить вам время и нервы. В этом руководстве мы покажем вам все, что вам нужно знать о тестировании транзистора с помощью мультиметра, от того, как определить тип транзистора, до понимания того, как использовать мультиметр для точных показаний.

Зачем проверять транзисторы?

Транзисторы — это основные электронные компоненты, используемые для усиления сигнала, переключения и регулирования тока. Обычно транзисторы, установленные на печатной плате, контролируют и управляют потоком тока. Если транзистор выходит из строя, это может вызвать серьезные проблемы в схеме (Имейте базовые знания о транзисторах на печатных платах, введите здесь)Регулярная проверка транзисторов помогает:

· Выявляйте неисправные транзисторы и предотвращайте отказы цепей.

· Заранее выявляйте повреждения компонентов, чтобы избежать более масштабных повреждений.

· Обеспечьте правильную работу, особенно в высокоточной электронике, такой как звуковые системы или микроконтроллеры.

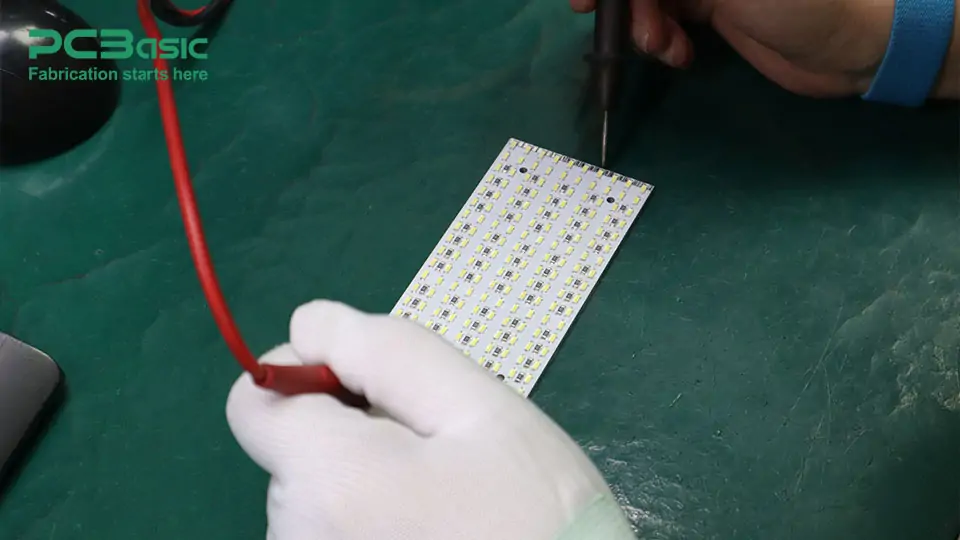

Теперь, давайте узнаем, как тест транзистор печатной платы с помощью мультиметра!

Hдо Tесть Tтрансистор с Mультиметр?

необходимые Инструментs

Прежде чем начать, вам необходимо подготовить следующие инструменты:

· Мультиметр (с диодным режимом или функцией проверки целостности цепи)

· Тестируемые транзисторы (BJT, FET или другие типы)

· Данные транзистора Руководство (опционально)

Шаги:

Тест BJT

NPN Транзистор:

1. Установите мультиметр в режим диода.

2. Подключите красный маркер к базе, а черный маркер к эмиттеру, и вы увидите падение напряжения (обычно от 0.6 В до 0.7 В).

3. Подключите красный маркер к базе, а черный маркер к коллектору, и вы также увидите еще одно падение напряжения.

4. Для проверки используйте обратную полярность: подключите красный маркер к эмиттеру, а черный маркер — к коллектору так, чтобы дисплей был открыт.

PNP Транзистор:

1. Процесс тестирования противоположен NPN.

2. Подключите красный маркер к излучателю, а черный маркер к базе и проверьте, есть ли падение напряжения (обычно от 0.6 В до 0.7 В).

3. Опять же, от испытательной базы к коллектору.

4. При обратном смещении между тестовым эмиттером и коллектором не должно быть непрерывности.

Тест FET

МОП-транзистор (N-канал):

1. Поместите измерительную щуп мультиметра между истоком и стоком.

2. Подайте на сетку небольшое напряжение.

3. При подаче достаточного напряжения на затвор МОП-транзистор должен начать проводить ток.

4. Если МОП-транзистор выходит из строя, при подаче напряжения на затвор возникает нормальное или невключенное состояние.

Вышеуказанные несколько методов, если

· Транзистор в диодном режиме не показывает ожидаемого падения напряжения или не демонстрирует соответствующее поведение обратного смещения, скорее всего, он неисправен.

· Тест базы-эмиттера или базы-коллектора биполярного транзистора не выявил падения напряжения или показал постоянную проводимость, и он может быть поврежден.

· Если полевой транзистор не включается при подаче напряжения на затвор или не остается включенным все время, когда напряжение на затворе отсутствует, это может указывать на то, что транзистор может быть поврежден.
