Монтаж печатных плат SMD: полное руководство

Сегодня, в условиях стремительного развития электронной промышленности, SMD-монтаж печатных плат стал основным процессом производства современных электронных устройств. Независимо от того, пользуетесь ли вы смартфоном, управляете автомобилем с функцией Smart или работаете в сфере промышленной автоматизации, вы фактически контактируете с электронными изделиями, изготовленными с использованием технологии поверхностного монтажа (SMT).

SMD-монтаж — это метод непосредственного монтажа SMD-компонентов на печатную плату. Этот метод отличается компактностью, высокой эффективностью и простотой масштабирования, что позволяет сделать изделия легче, быстрее и надёжнее.

В этой статье подробно изложены знания, связанные с SMD-монтажом печатных плат, включая основные определения, реальные процессы SMD-монтажа печатных плат, методы проектирования, сравнение с традиционной технологией сквозных отверстий (THT) и рекомендации по выбору надежного производителя печатных плат, например, PCBasic. Независимо от того, являетесь ли вы инженером, конструктором или специалистом по закупкам электронных компонентов, это руководство поможет вам лучше понять и освоить ключевые аспекты SMD-монтажа электроники.

Что такое SMD-монтаж печатных плат?

Монтаж печатных плат методом поверхностного монтажа (SMD) — это процесс сборки электронных компонентов, использующий технологию поверхностного монтажа (SMT) для непосредственной пайки различных компонентов поверхностного монтажа к металлическим контактным площадкам на поверхности печатной платы (PCB). В отличие от традиционной технологии сквозного монтажа (THT), этот метод не требует установки выводов компонентов в просверленные отверстия на плате. Вместо этого компоненты размещаются в заданных местах на поверхности печатной платы с помощью автоматизированных монтажных машин и фиксируются и электрически соединяются с помощью таких процессов, как пайка оплавлением припоя.

По сравнению с традиционными методами, SMD-монтаж печатных плат обладает значительными преимуществами. Он позволяет значительно уменьшить размер печатной платы, что приводит к более компактной конструкции. При этом на той же площади можно разместить больше электронных компонентов, что повышает интеграцию схемы и плотность размещения компонентов. Благодаря высокой степени автоматизации процесса монтажа скорость производства значительно увеличивается, что делает его пригодным для массового производства и значительно повышает эффективность производства. Кроме того, этот метод позволяет существенно снизить производственные затраты, особенно в крупносерийном производстве, где его преимущества особенно очевидны.

В настоящее время монтаж печатных плат SMD стал предпочтительным процессом для подавляющего большинства электронных изделий SMD и широко применяется в различных современных электронных устройствах, включая такие ключевые области, как смартфоны, бытовая электроника, коммуникационное оборудование, автомобильные электронные блоки управления (ЭБУ) и системы промышленной автоматизации.

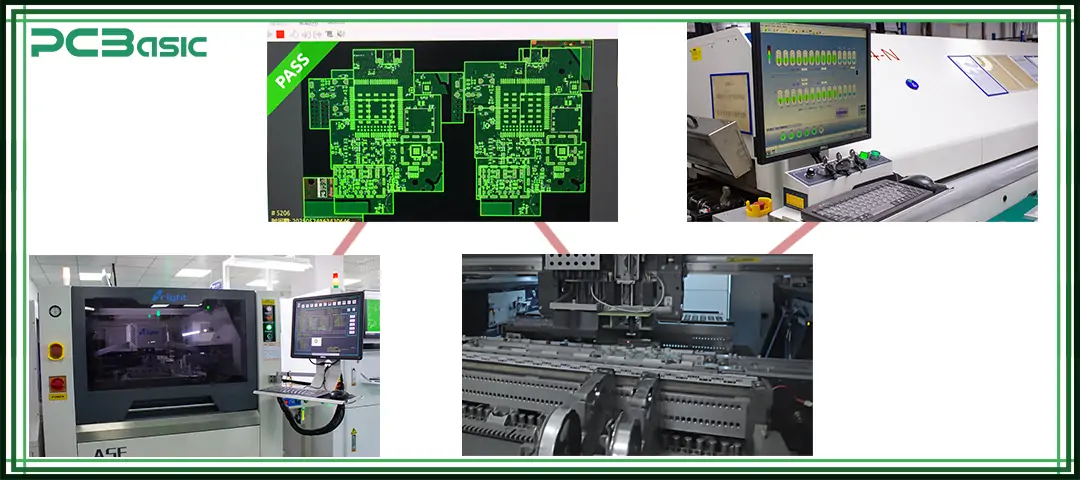

Процесс сборки печатной платы SMD: шаг за шагом

Высококачественный процесс сборки SMD-плат включает несколько ключевых этапов. Они обеспечивают точность, производительность и надежность всей печатной платы.

1. Печать паяльной пасты

Это первый этап сборки SMD-компонентов на печатной плате. Оператор использует трафарет из нержавеющей стали для нанесения паяльной пасты на контактные площадки на поверхности печатной платы. Паста представляет собой смесь флюса и мелкодисперсных частиц припоя. Она позволяет временно приклеить SMD-компоненты, подготавливая их к последующей пайке методом поверхностного монтажа.

2. Проверка паяльной пасты (SPI)

После завершения нанесения паяльной пасты для проверки используется SPI-аппарат. Это обязательный этап автоматизированного контроля при сборке SMD-плат. Он в основном проверяет следующие параметры:

•  Есть ли контактные площадки без паяльной пасты?

•  Слишком ли велик или мал объем паяльной пасты?

•  Точно ли паяльная паста совмещена с позициями контактных площадок?

Только при правильном нанесении паяльной пасты последующий монтаж компонента и пайка могут пройти гладко.

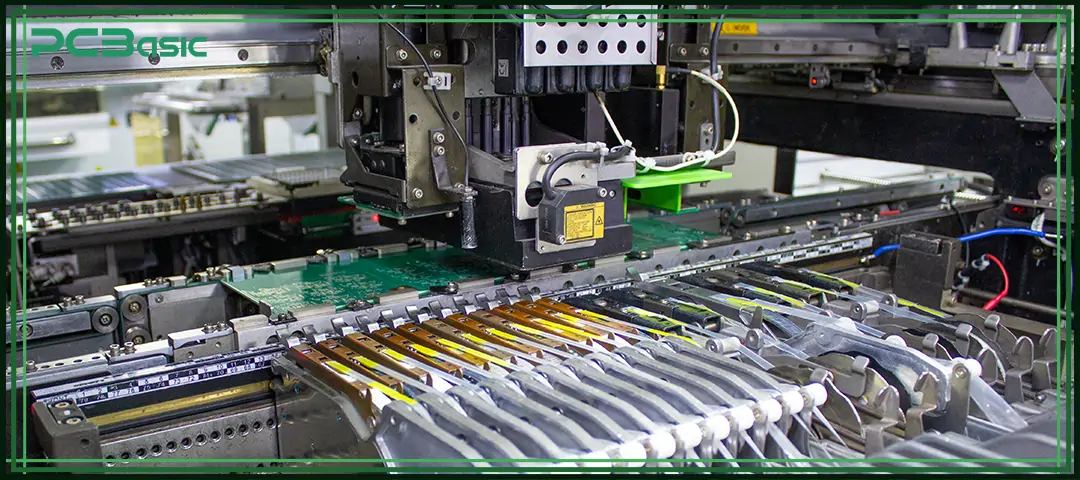

3. Монтаж компонентов методом Pick-and-Place

Установочный автомат — ключевое оборудование для поверхностного монтажа (SMD). Он точно устанавливает различные SMD-компоненты (такие как резисторы, конденсаторы, микросхемы и светодиоды) на паяльную пасту с помощью высокоскоростного видеодатчика. Система выравнивания. Эти компоненты обычно поставляются в виде катушек с лентой, лотков или трубок и автоматически захватываются и устанавливаются на соответствующие площадки подъемно-транспортным устройством.

Этот этап демонстрирует высокоавтоматизированные возможности сборки печатных плат SMD, значительно повышающие эффективность сборки и точность размещения.

4. Пайка оплавлением

После установки всех компонентов печатная плата переходит к этапу пайки оплавлением. В ходе этого процесса плата помещается в печь оплавления. Печь поэтапно нагревает паяльную пасту в соответствии с заданным температурным профилем, обеспечивая её расплавление и формирование прочного паяного соединения. Типичные температурные профили включают:

•  Стадия предварительного нагрева: постепенное повышение температуры во избежание теплового удара.

•  Стадия замачивания: поддержание постоянной температуры для активации флюса

•  Стадия оплавления: повышает температуру до точки плавления припоя, образуя паяные соединения.

•  Стадия охлаждения: быстрое охлаждение доски для затвердевания соединений.

В некоторых высокотехнологичных устройствах также используется азотная среда для дополнительного предотвращения окисления во время пайки и повышения качества пайки поверхностного монтажа.

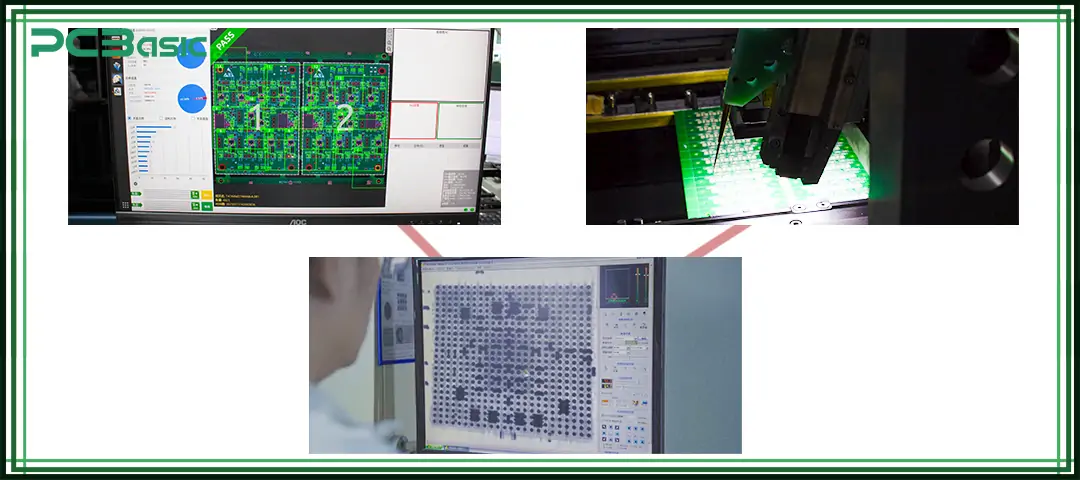

5. Автоматизированный оптический контроль (AOI)

После завершения пайки оплавлением печатная плата поступает на этап AOI-инспекции. Аппарат AOI делает снимки поверхности платы несколькими камерами и автоматически определяет следующие параметры:

•  Правильно ли размещены компоненты?

•  Хорошие ли паяные соединения?

•  Имеются ли визуальные дефекты, такие как отсутствующие, неровные или дублированные компоненты?

Этот процесс является важным этапом контроля качества сборки печатных плат SMD и может эффективно предотвратить передачу дефектной продукции на следующий процесс.

6. Рентгеновский контроль

Для SMD-печатных плат, содержащих компоненты с нижним расположением выводов, такие как BGA и QFN, обычный АОИ не позволяет обнаружить скрытые паяные соединения. Поэтому для проверки внутренней структуры и определения качества соединений или наличия проблем, таких как пустоты или короткие замыкания, требуется рентгеновское оборудование.

7. Функциональное тестирование

После завершения всех визуальных и структурных проверок печатная плата проходит функциональное тестирование. Подача питания и имитация электрических сигналов гарантируют соответствие электронного изделия SMD проектным характеристикам. Это заключительный этап сборки печатной платы SMD, гарантирующий корректную работу изделия перед отправкой заказчику.

О PCBasic

Время — деньги в ваших проектах — и PCBasic получает это. PCБазовый  - это компания по сборке печатных плат который обеспечивает быстрые и безупречные результаты каждый раз. Наш комплексный Услуги по сборке печатных плат включают экспертную инженерную поддержку на каждом этапе, гарантируя высочайшее качество каждой платы. Как ведущий производитель сборки печатных плат, мы предлагаем комплексное решение, которое оптимизирует вашу цепочку поставок. Сотрудничайте с нашими передовыми Завод по производству прототипов печатных плат для быстрого выполнения заказов и превосходных результатов, которым вы можете доверять.

Руководство по проектированию SMD-монтажа печатных плат

Правильное проектирование имеет решающее значение для создания надежной и технологичной сборки SMD-печатной платы. Ниже приведены некоторые рекомендации по проектированию:

1. Используйте профессиональное программное обеспечение для проектирования печатных плат

Для проектирования оптимизированных печатных плат рекомендуется использовать такие инструменты, как Altium Designer, KiCad и Eagle.

Эти программные инструменты поддерживают экспорт файлов Gerber и данных по подбору и размещению деталей, необходимых для производства.

2. Оптимизируйте размещение компонентов

•  Размещайте SMD-компоненты со схожими функциями как можно ближе друг к другу.

•  Термочувствительные компоненты следует размещать вдали от мощных ИС.

•  Используйте симметричную компоновку, чтобы уменьшить деформацию платы во время пайки оплавлением.

3. Следуйте рекомендациям по маршрутизации трассировки

•  Избегайте углов в 90 градусов, чтобы предотвратить отражение сигнала.

•  Поддерживайте постоянную ширину дорожки для обеспечения контроля импеданса.

•  Для высокоскоростных SMD-электронных изделий по возможности используйте короткие и прямые дорожки.

4. Проект управления температурным режимом

Проектируйте тепловые отверстия, радиаторы или большие медные поверхности вблизи мощных компонентов.

Это помогает эффективно предотвратить перегрев в процессе сборки печатной платы SMD или во время фактической эксплуатации изделия.

5. Выберите правильную паяльную маску

Качественная паяльная маска предотвращает образование перемычек и окисление припоя, а также увеличивает срок службы и улучшает качество сборки печатной платы.

SMT и THT: краткая сравнительная таблица

Технология сквозного монтажа (THT) — это традиционный метод сборки электронных компонентов. Его принцип заключается в установке электронных компонентов с выводами в предварительно просверленные отверстия на печатной плате с последующей пайкой их на обратной стороне платы волной припоя или вручную. Это обеспечивает электрическое соединение и надёжную фиксацию компонентов. Этот метод обеспечивает высокую механическую прочность и подходит для электронных изделий, требующих высокой надёжности.

SMT и THT: краткая сравнительная таблица

Несмотря на некоторые ограничения, SMD-монтаж печатных плат остается предпочтительным выбором для сборки современных печатных плат высокой плотности.

Выбор правильного производителя: PCBasic

При SMD-монтаже печатных плат выбор надежного и опытного производителя крайне важен. От этого напрямую зависит качество продукции, эффективность производства и скорость поставки. PCBasic — профессиональный поставщик услуг по сборке печатных плат с многолетним опытом работы в отрасли и передовыми производственными возможностями, способный стабильно предоставлять высококачественные услуги SMD-монтажа.

Вот основные причины выбрать PCBasic:

1. Более 10 лет опыта проектирования печатных плат и управления проектами. Мы гарантируем технологичность и пригодность вашей конструкции для поверхностного монтажа для автоматизированного производства.

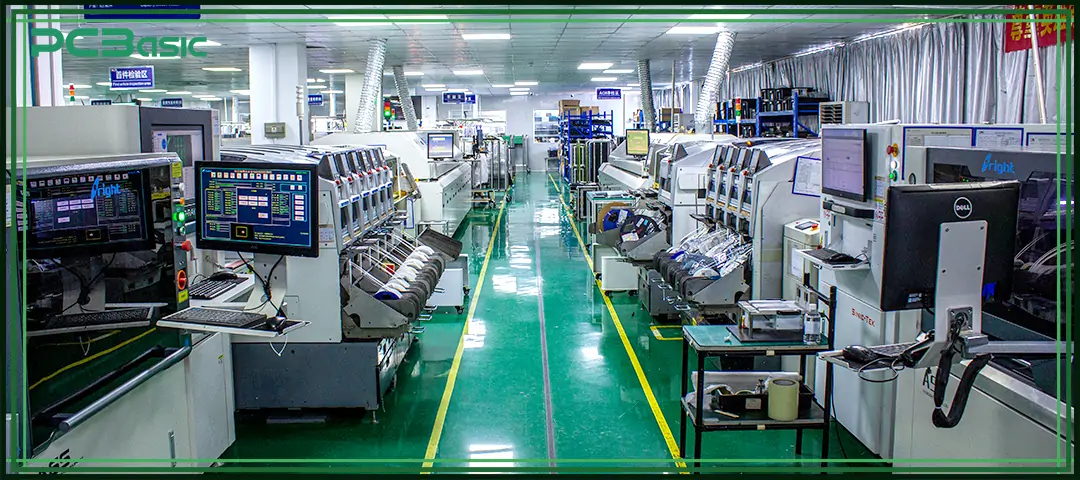

2. Несколько заводов оснащены производственными линиями по сборке печатных плат SMD, включая мелкосерийное производство в Шэньчжэне и крупносерийное производство в Хуэйчжоу, поддерживающее весь процесс — от создания прототипов до массового производства.

3. Собственный завод по производству трафаретов и приспособлений, позволяющий осуществлять доставку в течение 1 часа, гарантируя быструю и точную печать паяльной пасты, что имеет решающее значение для повышения эффективности сборки SMD-компонентов.

4. Интеллектуальный центральный склад электронных компонентов. Он обеспечивает стабильные поставки оригинальных и оригинальных SMD-компонентов, эффективно сокращая дефицит материалов и задержки поставок.

5. Система импорта спецификаций материалов и мгновенного составления коммерческого предложения в один клик упрощает процесс закупок, ускоряет сборку и сокращает время вывода продукции на рынок.

6. Компания сертифицирована по нескольким международным стандартам качества: ISO13485, IATF 16949, ISO9001, ISO14001 и UL. Кроме того, мы являемся членом IPC, что гарантирует соответствие каждой платы SMD-монтажа печатных плат международным стандартам.

Независимо от того, касается ли ваш проект бытовой электроники, промышленной автоматизации или медицинских приборов с использованием электронных компонентов SMD, компания PCBasic может обеспечить комплексную поддержку от проектирования до поставки благодаря своей профессиональной инженерной команде, комплексному оборудованию и строгому контролю качества для вашего проекта по технологии поверхностного монтажа (SMT).

Заключение

От смартфонов до аэрокосмического оборудования, SMD-монтаж печатных плат — ключевой элемент современных электронных устройств. Освоение каждого этапа процесса — от трафаретной печати до пайки оплавлением припоя — и применение правильного проектирования помогут вам создавать надёжные и высокопроизводительные печатные платы.

Независимо от того, являетесь ли вы инженером, оптимизирующим прототип, или компанией, ищущей подходящего производителя, понимание и освоение процесса сборки печатных плат SMD является важнейшей основой для успеха продукта.

Часто задаваемые вопросы (FAQ)

1. В чем разница между SMT и SMD?

SMT (технология поверхностного монтажа) — это используемый процесс или метод, а SMD (устройство для поверхностного монтажа) — это сам компонент, установленный этим методом. Оба являются ключевыми элементами SMD-монтажа печатных плат.

2. Можно ли собирать SMD-платы дома?

Да! С такими инструментами, как паяльная паста, трафарет, пинцет и термофен, вы можете выполнить базовый SMD-монтаж в домашних условиях, особенно для прототипов и мелкосерийных проектов.

3. Какая паяльная паста лучше всего подойдет новичкам?

Свинцовая паяльная паста, такая как Sn63Pb37, проще в работе благодаря более низкой температуре плавления и лучшей смачиваемости. Такие марки, как Chip Quik SMD291AX, отлично подходят для новичков в монтаже SMD-плат.

4. Нужна ли мне печь для оплавления или достаточно термофена?

Для мелкосерийной сборки или изготовления прототипов печатных плат термофен вполне подойдёт. Однако печь для оплавления обеспечивает лучший контроль температуры и стабильность параметров при серийном производстве.
