Типы корпусов ИС: Ваше полное руководство

Корпуса ИС содержат кремниевые чипы или предназначены для их инкапсуляции. Основная цель корпуса интегральной схемы — защита более мелких компонентов, расположенных на плате. Поэтому они очень распространены в индустрии печатных плат. Корпуса ИС встраиваются в различные платы в соответствии с требованиями к продукту.

Что вы узнаете из этой статьи? Это всеобъемлющая статья, которая поделится подлинными знаниями по следующим темам:

1.     Что такое корпус ИС?

2.     Типы корпусов ИС

3.     Пакет масштабирования чипа (CSP)

4.     Пин-сетка (PGA)

5.     Массив наземных сетей (LGA)

Очень важно знать, что каждый тип упаковки не предназначен для одной цели. Они имеют разный дизайн и служат определенной цели. Поэтому правильная упаковка имеет решающее значение для создания правильного дизайна. Более того, приложения также различаются. Давайте прочитаем о каждом подробно.

Что такое корпус ИС?

Вы когда-нибудь видели компьютерную микросхему в вашем персональном компьютере во время чистки или продувки? Хотя она очень мала по размеру, весь вычислительный процесс проходит через нее. Однако она очень деликатна. То же самое касается и корпусов ИС. Эти корпуса выполняют две функции:

1.     Protection

2.     Связь

Корпус микросхемы очень прочный, поскольку его основная задача — защищать внутренние детали от ударов и влаги.

Аналогично, эти пакеты поддерживают бесшовное соединение. Они имеют штырьки, которые соединяют различные чипы для оптимизации тока.

Итак, как можно сделать такой вывод? Корпус ИС — это защитное покрытие, которое также устанавливает связь между различными частями.

Типы корпусов ИС

Существуют различные типы корпусов ИС, такие как корпуса SOIC и корпуса dip. Ранее вы читали, что каждый корпус предназначен для определенной функции. Ниже вы прочтете наиболее распространенные типы корпусов на простом языке.

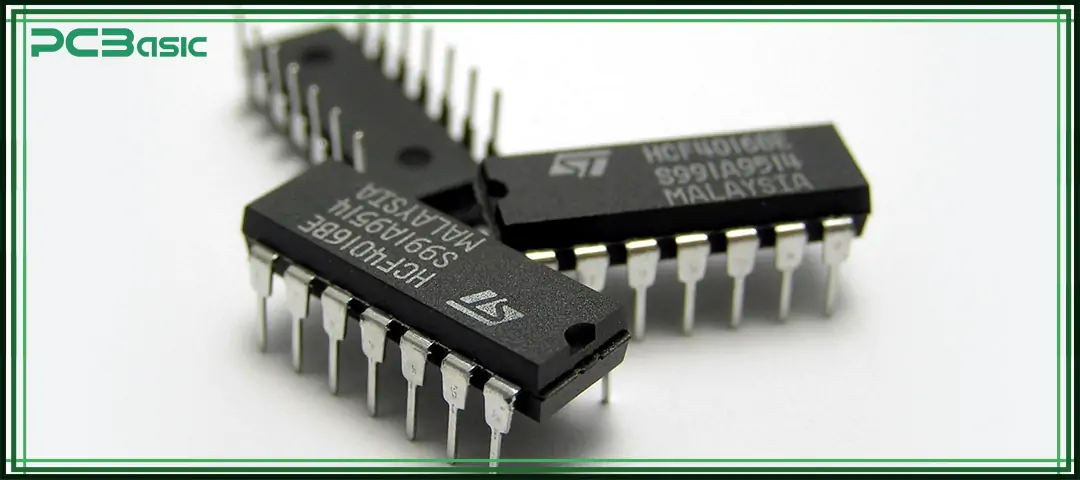

1. ДИП (Двойной В-линия пакет)

DIP — классический пример корпуса ИС. Раньше производители печатных плат использовали двухрядные корпуса для изготовления печатных плат. Он имеет прямоугольную форму с двумя рядами штырьков. Эти штырьки легко подключать к печатной плате. Поскольку он имеет базовый интерфейс, он хорошо подходит для начинающих, чтобы делать прототипы.

Есть также некоторые пассивные стороны. Например, DIP-корпуса больше по размеру. Современные устройства требуют умных компонентов. Однако они все еще находятся во многих устройствах, где пространство не является большой проблемой.

2. СМД (Устройство для поверхностного монтажа) Пакеты

Корпуса SMD более продвинуты. Если сравнивать их с DIP, то устройство поверхностного монтажа не только легкое, но и устанавливается без особых усилий.

2.1 SOIC (микросхема с малым контуром)

В корпусе SMD одним из популярных типов является SOIC. Если говорить о его форме, то он прямоугольный. Более того, он имеет выводы с двух сторон. В современных светодиодах SOIC пользуется большим спросом, поскольку их можно легко установить на печатные платы. Кроме того, их также можно настраивать. Например, можно добавлять выводы, чтобы подогнать корпус под любой размер.

2.2 КФП (Пакет Quad Flat)

QFP-пакеты hбольше места для установки дополнительных соединений. Например, в корпусе quad flat выводы находятся на четырех сторонах. Поэтому вы можете удобно устанавливать чипы с большим количеством выводов. Одним из основных бенефициаров таких корпусов являются микроконтроллеры. Они также бывают разных размеров. Вам нужно выбрать тот, который лучше всего подходит для проекта.

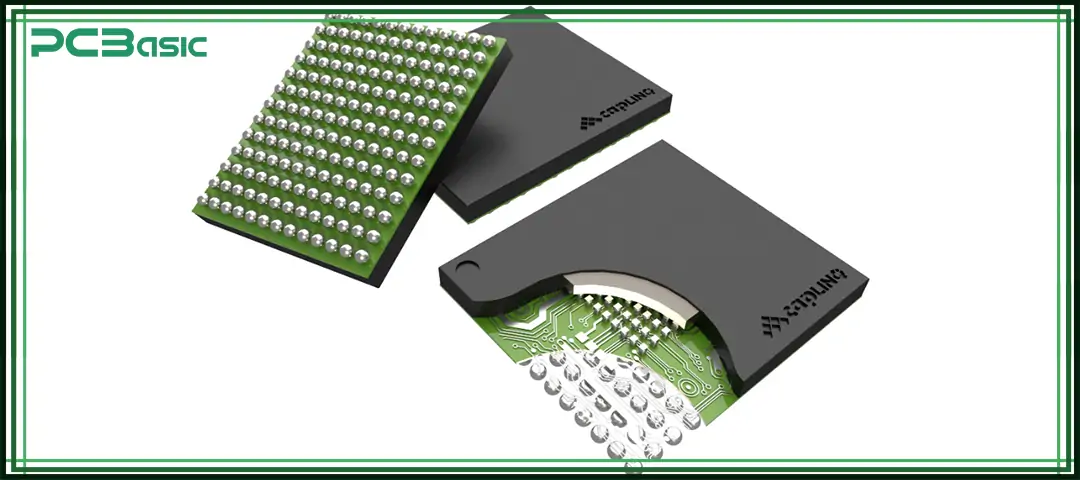

2.3 BGA (Шаровая сетка)

Теперь в структуре корпусов ИС есть небольшие изменения. Например, в предыдущих корпусах детали имели штырьки по бокам. В Ball Grid Array вы увидите маленькие шарики. Интересно, что у BGA больше места для штырьковых соединений. Они довольно плотно упакованы. Наиболее распространенными приложениями являются компьютерные графические процессоры и центральные процессоры.

В современных компьютерах с более высокой производительностью графического процессора, таких как Nvidia, компании-производители печатных плат устанавливают сертифицированные корпуса BGA.

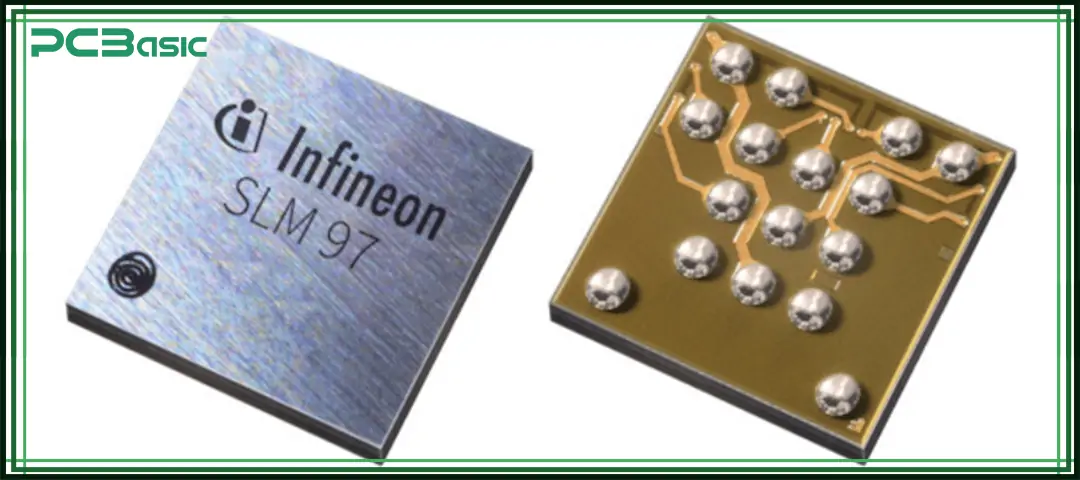

2.4 CSP (Пакет масштабирования чипа)

Корпуса CSP очень малы. Можно сказать, что их размер аналогичен размеру чипа. Однако производительность корпуса масштаба чипа перевешивает другие варианты корпусов. В то же время вы можете легко интегрировать их с любой печатной платой. Основные области применения — медицинские имплантаты, носимые устройства и смартфоны.

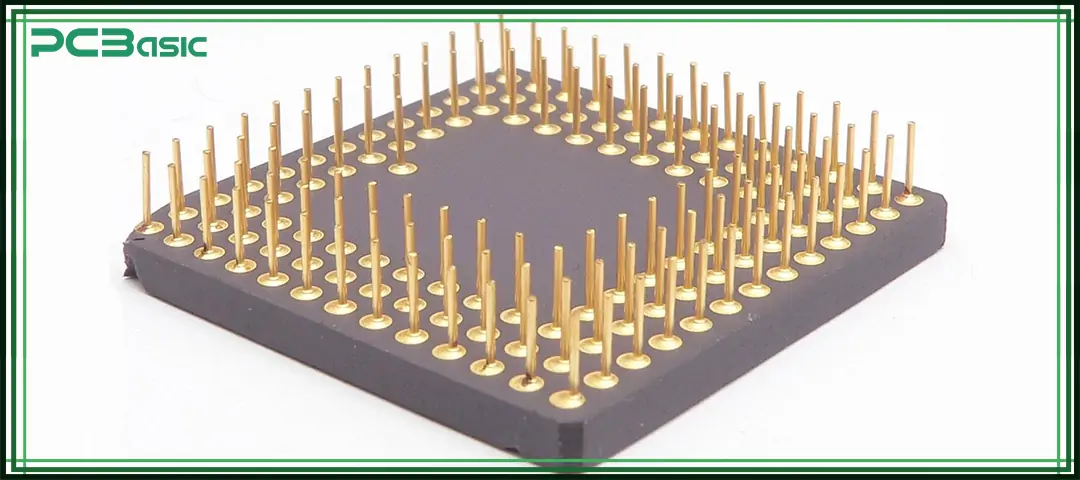

2.5 PGA (матрица выводов)

Корпус PGA имеет штырьки на дне. Поскольку он отличается по размеру и также обеспечивает настройку, вы можете интегрировать более надежные чипы, такие как микропроцессоры. Впоследствии вы можете установить их в гнезда. Кроме того, массив Pin Grid также может быть изменен. Однако есть и некоторые недостатки. Например, некоторые PGA генерируют значительное тепло, тим нужны отдельные радиаторы, чтобы охлаждать их

О PCBasic

Время — деньги в ваших проектах — и PCBasic получает это. PCБазовый  - это компания по сборке печатных плат который обеспечивает быстрые и безупречные результаты каждый раз. Наш комплексный Услуги по сборке печатных плат включают экспертную инженерную поддержку на каждом этапе, гарантируя высочайшее качество каждой платы. Как ведущий производитель сборки печатных плат, мы предлагаем комплексное решение, которое оптимизирует вашу цепочку поставок. Сотрудничайте с нашими передовыми Завод по производству прототипов печатных плат для быстрого выполнения заказов и превосходных результатов, которым вы можете доверять.

2.6 LGA (наземная сетка)

Если говорить о структуре LGA, то у них есть контактные площадки. Эти площадки хороши для бесшовного соединения. Никаких штифтов там не найти. Массивы контактных площадок хороши для мощных чипов. Более того, тепловая эффективность находится за пределами ваших мыслей. Производители печатных плат обеспечивают специальные протоколы безопасности, чтобы избежать любых повреждений.

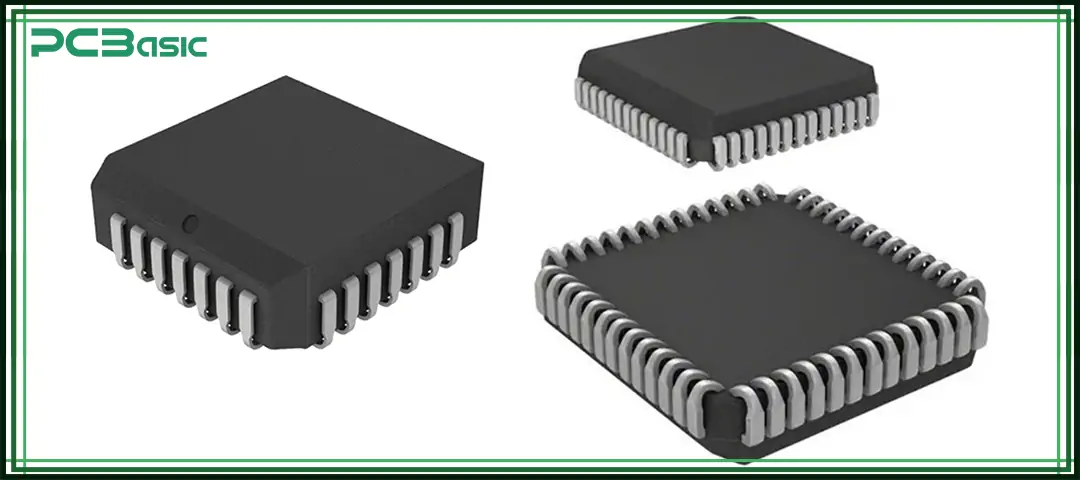

2.7 ПЛКК (Пластиковый держатель чипа с выводами)

ПЛККФорма 's отличается. Она имеет выводы в форме j вокруг угловых кромок. Они помогают в компонентах поверхностного монтажа. В наши дни PLCC менее распространены в современных приложениях, однако в старых технологиях они все еще используются.

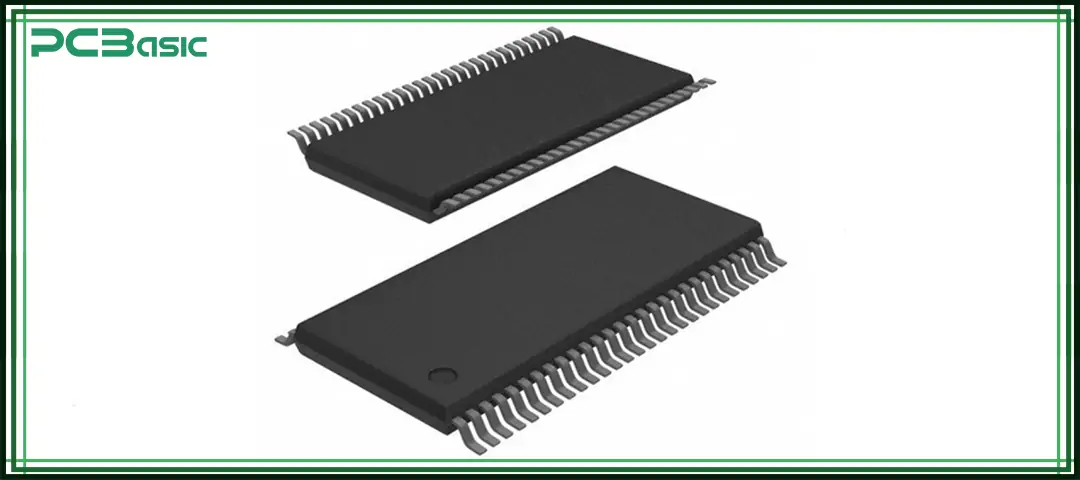

2.8 TSOP (тонкий малый контурный корпус)

Вы можете подумать, что TSOP похож на корпус SOIC. Однако первый тоньше по размеру. Тонкий, небольшой по контуру корпус идеально подходит для узких мест. Обычно такие корпуса встраиваются во флэш-память и ОЗУ компьютеров.

2.9 WLCSP (корпус масштабирования кристалла на уровне пластины)

Корпуса WLCSP доминируют в индустрии печатных плат, поскольку это самая передовая форма. Вы также можете видеть, что название показывает, что корпус перемещается на уровне пластины. Что это значит? Это показывает, что эти корпуса очень малы и могут поместиться в любой размер. Однако компаниям, производящим печатные платы, нужны специальные инструменты и навыки для установки этого корпуса.

3. Комплексное сравнение

Вывод

До сих пор вы прочитали все о типах корпусов ИС. Понимание основных концепций корпусирования ИС поможет вам выбрать правильный тип корпуса. PCBasic является ведущим производителем печатных плат. Наши компании имеют опытных экспертов, которые могут встроить эти упаковки в соответствии с требованиями к печатным платам.
