Печатная плата (PCB) — это плата без установленных компонентов, используемая в основном для обеспечения механической поддержки электронных компонентов и электрических соединений. Сборка печатной платы (PCBA), с другой стороны, представляет собой готовую печатную плату, на которой завершен монтаж и пайка компонентов, и которая обладает всеми необходимыми функциями схемы. Это существенное различие является ключевым процессом современного электронного производства и напрямую влияет на проектные решения и характеристики конечного продукта.



В условиях стремительного развития электронных устройств в направлении высокой степени интеграции и миниатюризации, глубокое понимание роли печатных плат и сборок печатных плат приобретает все большее значение. В данной статье рассматриваются основные концепции печатных плат (PCB) и сборок печатных плат (PCBA), представлен обзор их структур, производственных процессов и основных различий. Четкое понимание этих элементов позволит специалистам принимать более взвешенные решения на протяжении всего жизненного цикла разработки продукта и оптимизировать его производительность и эффективность.

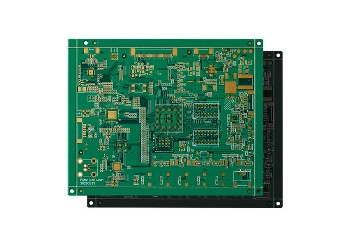

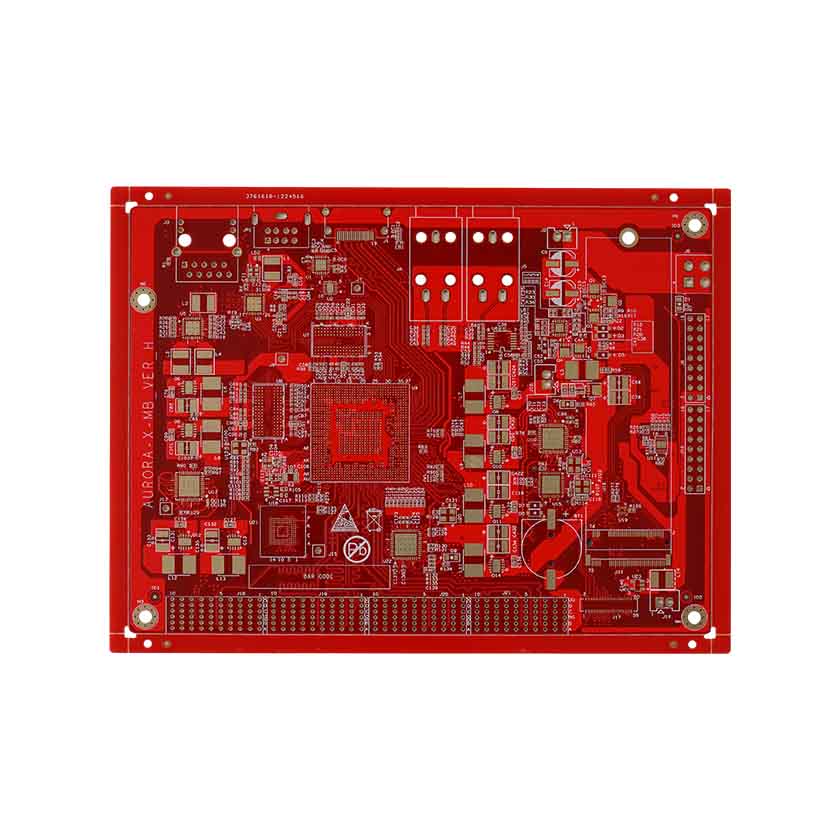

Что такое печатная плата?





Печатные платы (ПП) представляют собой тонкие панели, изготовленные из изоляционных материалов, таких как стекловолокно или эпоксидная смола. На их поверхности расположены проводящие дорожки, преимущественно медные, которые служат важными электрическими проводниками, соединяющими электронные элементы, такие как резисторы, конденсаторы и интегральные схемы.



Основная роль печатной платы заключается в обеспечении прочной, структурированной основы для крепления и соединения этих компонентов схемы, что позволяет им совместно выполнять определенные функции в электронном устройстве.



Печатные платы упрощают сложные схемы проводки и повышают надежность электронных устройств. Используя печатные платы, разработчики могут создавать элегантные, высокопроизводительные схемы, устойчивые к ошибкам и упрощающие диагностику.



Кроме того, печатные платы обеспечивают необходимую механическую поддержку, удерживая компоненты на месте и обеспечивая их точное выравнивание. Эта стабильность имеет решающее значение, особенно в условиях сильной вибрации или когда устройства подвергаются физическим воздействиям.



Производительность печатной платы зависит от множества факторов. Толщина и тип изоляционного материала, ширина и расстояние между дорожками, а также качество паяных соединений являются основными факторами, влияющими на это. Эти элементы формируют электрические характеристики платы, от сопротивления и емкости до индуктивности, которые, в свою очередь, определяют общую эффективность устройства.



Следовательно, крайне важно тщательно учитывать эти факторы на этапах проектирования и изготовления. Такой тщательный анализ гарантирует, что печатная плата и связанные с ней устройства будут функционировать с максимальной эффективностью.

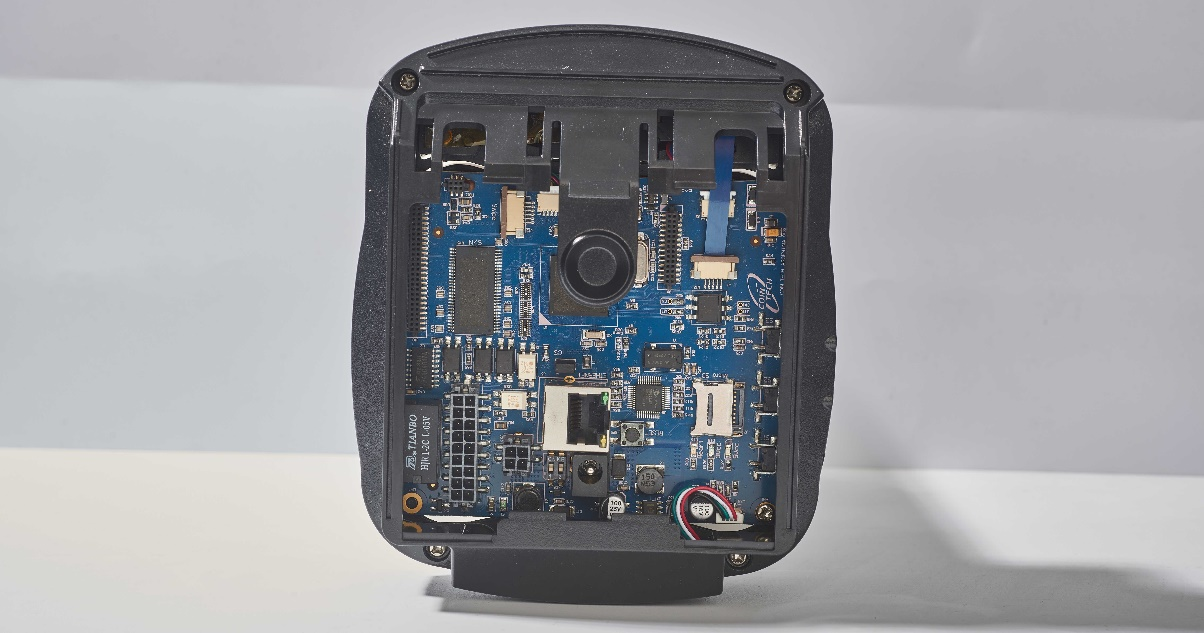

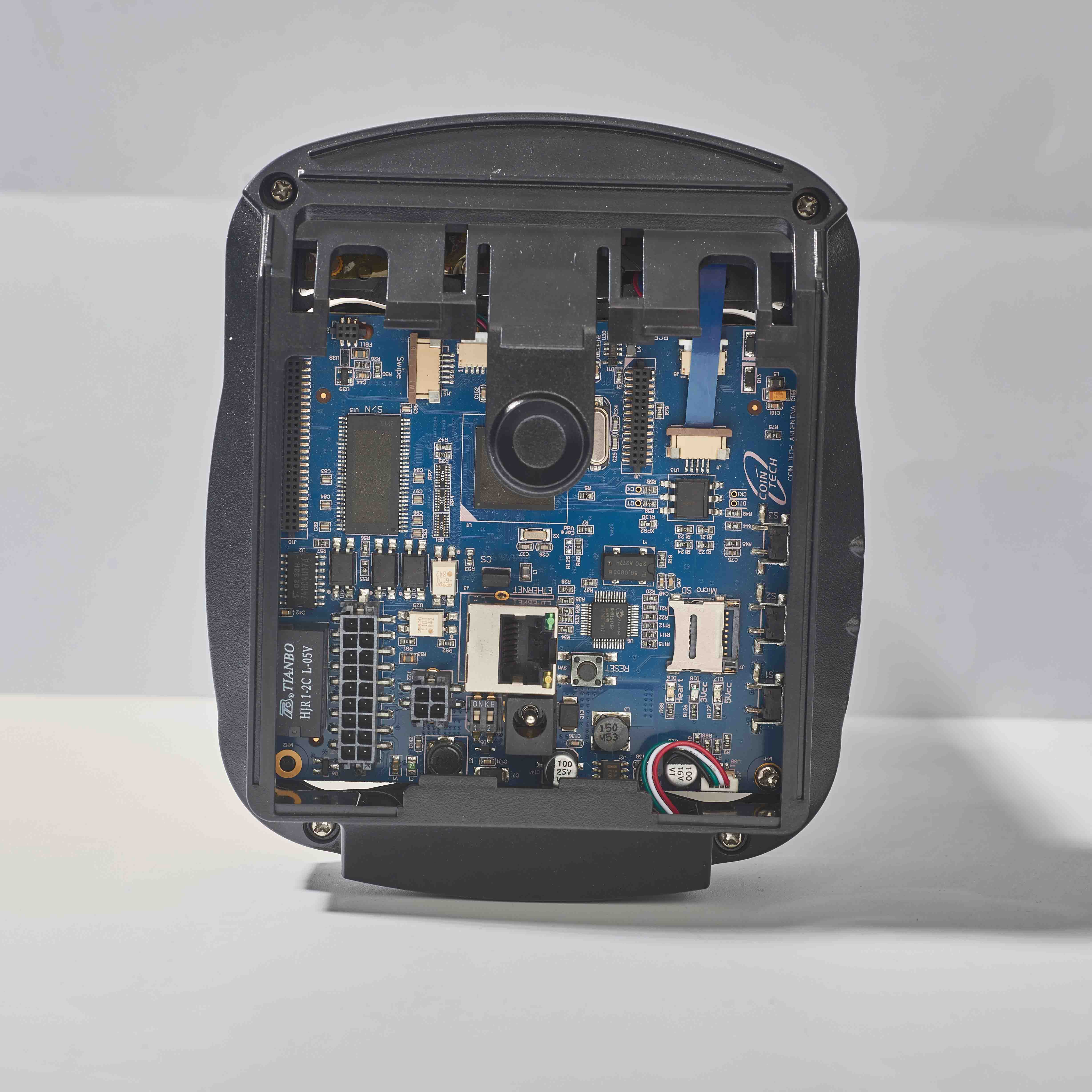

Что такое ПКБА?



По своей сути, сборка печатной платы (PCBA) — это не просто обычная печатная плата; это электронный компонент, тщательно смонтированный и припаянный, в результате чего получается полностью функциональная схема.



Понимание сути сборки печатных плат (PCBA) предполагает знакомство с процессом, называемым «сборкой печатных плат». Этот процесс, несомненно, имеет решающее значение и является краеугольным камнем в сфере производства электронных устройств.



Итак, в чём же смысл существования печатной платы (PCBA)? Проще говоря, она предлагает единую платформу, своего рода симфонический стол, где электронные компоненты бесперебойно взаимодействуют. Это единство гарантирует, что устройство в целом выполняет свои функции безупречно.



Таким образом, печатная плата направляет сигналы между компонентами, и все это координируется принципиальной схемой устройства. Кроме того, она отвечает за обеспечение плоскостей заземления, плоскостей напряжения и сложный баланс управления импедансом, что имеет решающее значение для стабильной работы электрических компонентов.



Однако производительность печатной платы зависит не только от её конструкции. На неё влияют несколько внешних факторов:



•  Качество используемых компонентов



•  Точность процесса сборки



•  Целостность этих хрупких паяных соединений



Ключевые различия между печатной платой и печатной платой



Мы совсем недавно затронули тему их родства, но задумывались ли вы когда-нибудь над тем, что их отличает друг от друга?



Раз уж я об этом заговорил, чем же отличается печатная плата от сборки печатной платы? Давайте рассмотрим их характеристики, стоимость и особенности изготовления, чтобы лучше это понять.



1. Определение



PCB: Обозначает печатную плату, которая, по сути, обеспечивает базовую структуру с проводящими дорожками на непроводящей подложке.



PCBA: расшифровывается как сборка печатной платы. Это продвинутый этап, на котором на печатную плату устанавливаются и припаиваются все электронные компоненты, образуя функциональную схему.



2. Производственный процесс



Разработка печатной платы: включает проектирование компоновки платы, травление проводящих дорожек и сверление отверстий для возможной установки компонентов.



PCBA: Выводит производство печатных плат на новый уровень за счет добавления таких компонентов, как резисторы, конденсаторы и микросхемы. Это включает в себя такие процессы, как трафаретная печать, размещение компонентов и пайка оплавлением.



3. Стоимость



Печатная плата (PCB): Как правило, дешевле, поскольку это просто плата без каких-либо компонентов.



Сборка печатных плат (PCBA): как правило, обходится дороже, поскольку включает в себя стоимость отдельных компонентов и дополнительных процессов сборки.



Таблица результатов:

Аспект	Печатные платы	печатных плат
Определение	Плата с токопроводящими дорожками	Печатная плата с прикрепленными компонентами
Производство	Дизайн, травление, сверление	Трафаретная печать, размещение компонентов, пайка оплавлением (SMT)
Стоимость	Дешевле (только плата)	Более высокая стоимость (компоненты платы плюс плата за сборку)
Методы сборки	Компоненты не смонтированы	Может включать пайку сквозных отверстий, поверхностный монтаж и сборку BGA-компонентов.



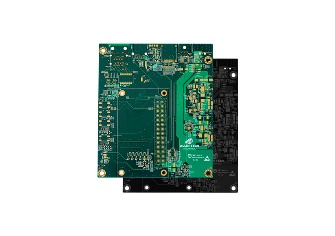

Типы печатных плат



При классификации печатных плат следует учитывать несколько факторов. Во-первых, мы рассматриваем технологию сборки. Затем необходимо учитывать сложность схемы. И, конечно же, нельзя забывать о предполагаемом применении.



Итак, начнём с самого начала. У нас есть три основных типа печатных плат.



1. Односторонние печатные платы



Благодаря всего одному изолирующему слою, эти печатные платы демонстрируют проводящие дорожки только с одной стороны. Компоненты? Они плотно прилегают к стороне с дорожками, соединяясь либо с помощью старой доброй пайки сквозными отверстиями (или, как её ещё называют, пайки через отверстия), либо с помощью более изящной технологии поверхностного монтажа.



Если вы ищете экономичные варианты, идеально подходящие для простых схем с низкой плотностью размещения компонентов или несложных систем управления, то это именно то, что вам нужно.



2. Двусторонние печатные платы



Как следует из названия, они имеют проводящие дорожки на обеих сторонах изолятора, что позволяет создавать более плотные и сложные схемы. Компоненты можно размещать на любой из сторон, соединяя их через блестящие металлизированные сквозные отверстия (PTH) или переходные отверстия.



Если вы занимаетесь такими областями, как автомобильная техника, системы промышленного управления или коммуникационные устройства, то эти печатные платы — именно то, что вам нужно.



Помните, что их универсальность обходится несколько дороже из-за дополнительных этапов изготовления сквозных отверстий и переходных отверстий.



3. Многослойные печатные платы



Представьте себе множество слоев изоляторов и проводящих дорожек, гармонично соединенных между собой. Связь между слоями осуществляется с помощью сквозных отверстий (PTH) или более сложных глухих и скрытых переходных отверстий (via).



Эти печатные платы, от скромных четырех слоев до поразительных 30 (или даже больше!), предназначены для самых лучших представителей электроники. Речь идет о высокопроизводительных компьютерах, современных смартфонах или передовых медицинских приборах.



Возможно, они дороже и требуют больше времени на производство, но им нет равных, когда вам нужна высочайшая производительность и вы сталкиваетесь с проблемами, связанными с пространственным отображением.



В электронике каждый тип печатной платы имеет свой звездный час. Ваш выбор зависит от нескольких факторов: сложности схемы, места внутри устройства, производительности и бюджета.



Но, хорошо разбираясь в этих типах печатных плат, дизайнерам и инженерам не составит труда сделать правильный выбор.



Из каких основных частей состоит печатная плата?



Печатная плата — это не просто основа для размещения электронных компонентов. Это тщательно разработанная платформа, состоящая из множества слоев и элементов, обеспечивающих бесперебойную работу. Вот основные компоненты голой печатной платы:



1. Подложка (FR4)



Основной материал или подложка, часто изготовленная из стекловолокна (FR4), обеспечивает механическую жесткость печатной платы.



2. Медные слои



В зависимости от того, является ли печатная плата односторонней, двухсторонней или многослойной, к подложке наносится один или несколько слоев меди. Эти медные слои проводят электрические токи по плате.



3. Паяльная маска



Этот защитный слой, часто зеленого цвета, но встречающийся в различных оттенках, наносится на медь для предотвращения случайных контактов и коротких замыканий. Он также помогает защитить медь от внешних воздействий.



4. Шелкография



Обычно белый, этот слой содержит символы, цифры и буквы, которые служат ориентиром для сборки компонентов. Он служит направляющей, обеспечивая правильное размещение и ориентацию компонентов.



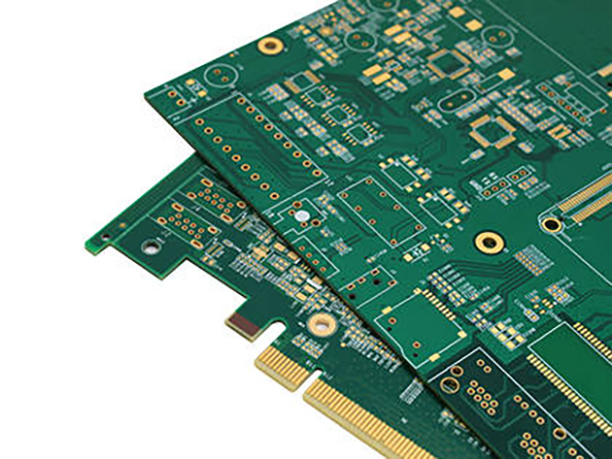

5. Краевые соединители (золотые пальцы)



Это блестящие позолоченные контакты, которые можно увидеть по краям некоторых печатных плат. Они используются для взаимодействия с другими платами или устройствами.



6. Виас



Это крошечные отверстия, просверленные в печатной плате, которые обеспечивают электрическое соединение между различными слоями меди.



Суть печатной платы заключается в ее сложной конструкции и гармонии между этими основополагающими элементами, что позволяет размещать сложную электронику в компактном пространстве.



Процесс производства печатных плат



Изготовление печатной платы (PCB) — сложный процесс, требующий предельной точности на нескольких ключевых этапах. Безупречное выполнение этих этапов гарантирует исключительную функциональность, долговечность и эффективность платы.



Три производственных процесса: Проектирование, изготовление и сборка.



1. Дизайн



Процесс начинается с этапа проектирования, где в центре внимания находится программное обеспечение для автоматизированного проектирования (САПР). На этом этапе воплощаются в жизнь такие мельчайшие детали, как компоновка компонентов, трассировка проводящих дорожек и стратегическое размещение переходных отверстий и сквозных отверстий.



Помимо базовой компоновки, этап проектирования также включает в себя выбор подходящих материалов, определение состава слоев и настройку параметров трассировки, все в соответствии с конкретными электрическими и механическими требованиями.



После завершения разработки проекта он трансформируется в производственные инструкции, в частности, в файлы Gerber, которые, по сути, определяют последующий этап изготовления.



2. Изготовление



Изготовление — это процесс, на котором виртуальный проект преобразуется в реальную печатную плату. Как правило, этот процесс начинается с создания подложки с медными слоями, например, из распространенного материала FR-4 (огнестойкий композит, изготовленный из тканого стекловолокна, смешанного с эпоксидной смолой).



Затем эта медь подвергается тщательному травлению — химическим или механическим — для формирования желаемого рисунка дорожек. В многослойных печатных платах отдельные слои сначала изготавливаются по отдельности, а затем сплавляются с помощью сочетания тепла и давления.



После формирования дорожек следует сверление, подготавливающее место для монтажа компонентов и облегчающее межслойные соединения. Затем эти свежепросверленные полости покрываются медью, образуя сквозные отверстия или переходные отверстия.



В качестве защитной меры дорожки покрываются паяльной маской, а сверху наносится слой шелкографии, содержащий обозначения компонентов и важные детали. В завершение изготовления печатная плата проходит обработку для предотвращения окисления, что обеспечивает ее долговечность.



3. сборочный



Этап сборки оживляет печатную плату, поскольку электронные компоненты занимают на ней свои места. В основном, для крепления этих компонентов используются два метода: традиционная пайка сквозных отверстий и передовая технология поверхностного монтажа (SMT).



В первом случае компоненты с выводами встраиваются в предварительно просверленные отверстия, а затем припаиваются к обратным дорожкам платы. Иными словами, каждый этап производства печатных плат требует беспрецедентной точности и внимания к деталям.



Глубокое понимание этой кропотливой процедуры расширяет возможности инженеров и дизайнеров, позволяя им использовать полученные знания для точной настройки производительности, экономии затрат и повышения технологичности изготовления печатных плат.



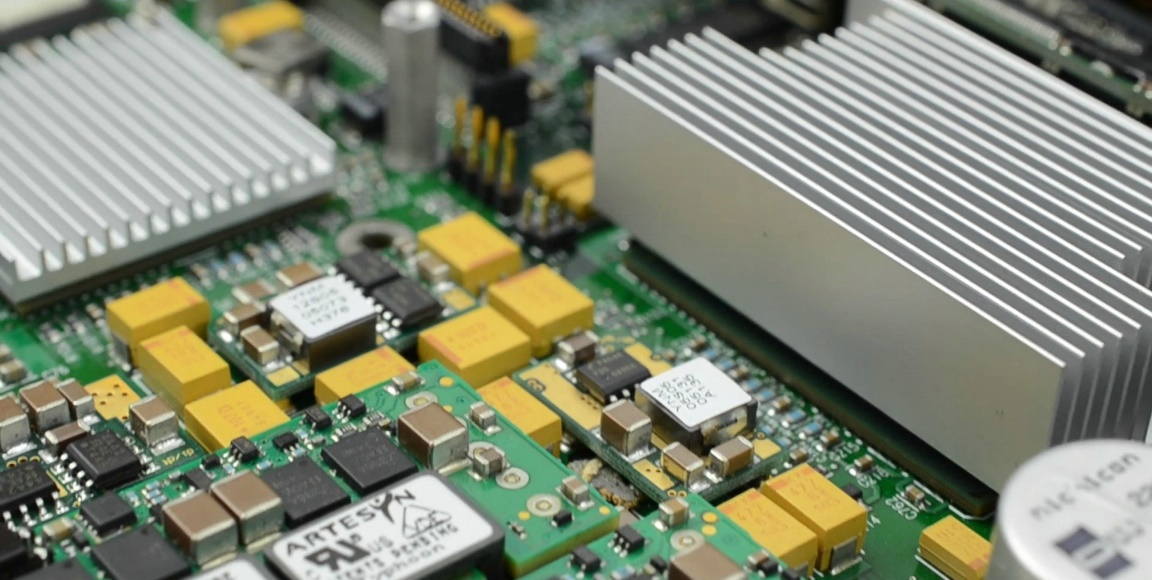

Состав печатной платы



В электронике сборка печатной платы (PCBA) представляет собой сложное, но в то же время цельное произведение искусства. Но что именно составляет этот важнейший элемент наших устройств?



1. Печатная плата



Сердцем печатной платы является сама печатная плата (PCB). Это фундаментальная платформа, своего рода холст, на котором всё остальное занимает своё место. Состоящая из ламинированных материалов и часто многослойная, печатная плата обеспечивает структурную жесткость, одновременно размещая проводящие пути.



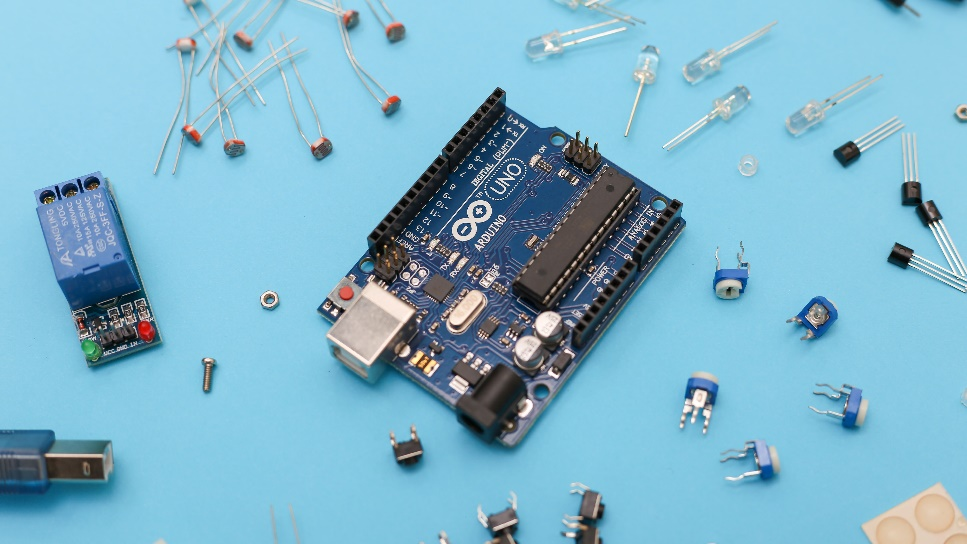

2. Электронные компоненты



На этой плате элегантно размещены разнообразные электронные компоненты. Обычно это пассивные элементы, такие как резисторы, конденсаторы и индукторы, а также активные, такие как транзисторы и интегральные схемы, и каждый компонент играет ключевую роль. Эти строительные блоки обеспечивают функциональность платы, каждый из них вносит свой уникальный электрический вклад.



3. Трассировки и переходные отверстия



Проводники, выступая в роли «проводников» нашей печатной платы, представляют собой тонкие проводящие пути, обеспечивающие беспрепятственное протекание электрических токов. В свою очередь, переходные отверстия действуют как мосты, соединяя различные слои многослойной печатной платы и обеспечивая согласованность сигналов по всей плате.



4. Паяльная паста



Перед установкой компонентов на плату в месте их крепления наносится паяльная паста (смесь мелких частиц припоя и флюса). Это обеспечивает надежное соединение при нагреве.



Равномерное нанесение пасты имеет решающее значение для процесса сборки, поскольку от него зависит качество соединений. Состав пасты обеспечивает оптимальную электропроводность и механическую прочность.



PCBA — это не просто набор деталей; это гармоничное взаимодействие тщательно подобранных и точно расположенных компонентов. Каждый элемент, будучи значимым сам по себе, в совокупности способствует общей функциональности и производительности, делая PCBA чудом современной инженерии.



Два основных метода сборки печатных плат



Сборка печатной платы Разработка печатных плат (PCB) — это как воплощение принципиальной схемы в реальность. В этом сложном процессе доминируют две основные методики: технология сквозного монтажа (THT) и технология поверхностного монтажа (SMT).



Технология сквозных отверстий (THT)



Технология сквозного монтажа (THT), зародившаяся на заре развития электроники, является своего рода эталоном традиционных методов сборки печатных плат.



По своей сути, технология THT характеризуется систематическим процессом. Она включает в себя размещение удлиненных выводов электронных компонентов через тщательно просверленные отверстия на печатной плате.



Затем эти выводы, выдвинутые с противоположной стороны, надежно закрепляются путем пайки к соответствующим контактным площадкам. Это обеспечивает как механическое, так и электрическое соединение.



Хотя на первый взгляд процесс кажется простым, он требует точности, особенно в совмещении выводов компонентов с просверленными отверстиями на печатной плате.



Применение технологии сквозного монтажа



Главное преимущество THT заключается в его непревзойденной прочности и долговечности. Ниже представлен более подробный обзор некоторых областей его применения:



● Аэрокосмическая отрасль: THT — незаменимый элемент в условиях, когда каждая секунда и каждое соединение имеют значение. От спутников до космических аппаратов, эти системы не могут позволить себе даже малейшие сбои. Надежные соединения THT гарантируют, что вибрации или перепады температуры в космосе не повредят оборудованию.



● Военная техника: На поле боя надежность имеет первостепенное значение. Военная техника, от средств связи до современного вооружения, полагается на THT благодаря его проверенной надежности. Способность выдерживать суровые условия и сохранять работоспособность делает его очевидным выбором.



● Промышленное оборудование: В отраслях промышленности, где машины работают непрерывно, управляющая ими электроника постоянно подвергается износу. Благодаря прочным соединениям, узлы THT обеспечивают бесперебойную работу этих машин, сводя к минимуму время простоя.



● Винтажная электроника: Метод THT — это самый популярный способ сборки среди энтузиастов ретро-электроники и винтажных радиоприёмников. Он не только исторически точен, но и обеспечивает долговечность, которой изначально отличались подобные устройства.



Процесс сборки для технологии сквозных отверстий (THT)



1. Бурение



Картографирование и дизайн: Перед сверлением печатная плата тщательно размечается, чтобы убедиться, что просверленные отверстия соответствуют схеме. Для этой задачи часто используются рентгеновские лучи высокого разрешения или автоматизированные станки.



Высокоточное бурение: С помощью современного оборудования в печатную плату с высочайшей точностью сверлятся отверстия. Эти отверстия предназначены для размещения выводов компонентов. Их диаметр, глубина и расположение обеспечивают бесперебойный процесс сборки.



2. Установка компонента



Выравнивание проводов: Перед установкой выводы компонентов тщательно выравниваются в соответствии с просверленными отверстиями. Это обеспечивает плотное прилегание и облегчает последующую пайку.



Ручная и автоматическая установка: В зависимости от сложности, масштаба и требуемой точности компоненты могут устанавливаться вручную или с помощью автоматизированных систем захвата и перемещения. Однако для более крупных компонентов или специализированных узлов ручная установка может быть предпочтительнее из-за тактильной обратной связи, которую она обеспечивает.



3. Пайка



Применение флюса: Перед пайкой на обрабатываемую область наносится слой флюса. Флюс облегчает процесс пайки, очищая выводы и плату, тем самым обеспечивая более прочное соединение.



Волнообразная пайка: Это основной метод для THT. Благодаря выступающим выводам компонентов, печатная плата перемещается над каскадной волной расплавленного припоя. По мере перемещения платы припой прилипает к выводам, обеспечивая надежное электрическое и механическое соединение.



Охлаждение и затвердевание: После завершения пайки плата проходит через зону охлаждения, чтобы припой затвердел, надежно закрепив компоненты на месте.



4. Обрезка и чистка



Обрезка: Выступающие теперь с противоположной стороны печатной платы провода аккуратно обрезаются до нужной длины с помощью ручных инструментов или автоматических резаков. Это обеспечивает аккуратный внешний вид и предотвращает любой непреднамеренный электрический контакт.



Очистка: После обрезки плата часто проходит процесс очистки для удаления остатков флюса или мусора. Этот этап обеспечивает долговечность платы и ее оптимальную функциональность, предотвращая потенциальные коррозионные повреждения или короткие замыкания.



Несмотря на методичность и сложность процесса сборки THT, его цель — создание прочной и долговечной печатной платы, способной выдерживать сложные условия эксплуатации и длительное использование.



Технология поверхностного монтажа (SMT)



Технология поверхностного монтажа Технология поверхностного монтажа (SMT), ставшая революционным изменением по сравнению с традиционными методами сборки, основана на размещении и пайке компонентов непосредственно на поверхности печатной платы (PCB).



В отличие от своего предшественника, использующего сквозные отверстия, где выводы должны проходить через отверстия, технология поверхностного монтажа (SMT) использует крошечные контактные площадки для пайки, подчеркивая стремление к миниатюризации. Это приводит к уменьшению размера платы и улучшению ее электрических характеристик, особенно на высоких частотах.



Название этой методики также происходит от самой ее сути — компоненты «монтируются на поверхность» печатной платы, что позволяет при необходимости обеспечить плотную интеграцию компонентов с обеих сторон платы.



Применение технологии поверхностного монтажа



Гибкость и масштабируемость, присущие технологии поверхностного монтажа (SMT), сделали её краеугольным камнем современной бытовой электроники. Её преимущества особенно очевидны в устройствах, где форм-фактор, вес и производительность имеют первостепенное значение:



● Смартфоны: Сегодня смартфоны практически повсеместно распространены и являются свидетельством возможностей технологии поверхностного монтажа (SMT). От экранов высокого разрешения до многоядерных процессоров — компактность и эффективность этих устройств являются прямым результатом сложных технологий сборки SMT.



● Таблетки: Планшеты, занимающие промежуточное положение между смартфонами и ноутбуками, благодаря большим экранам и расширенным возможностям, также используют технологию поверхностного монтажа (SMT) для сохранения тонкого профиля без ущерба для производительности.



● Носимые устройства: Для таких устройств, как умные часы, фитнес-браслеты и очки дополненной реальности, необходима максимальная миниатюризация. Возможность поверхностного монтажа (SMT) плотно размещать компоненты на печатной плате гарантирует, что эти носимые устройства останутся легкими, универсальными и мощными.



Процесс сборки технологии поверхностного монтажа



1. Трафаретная печать



Перед началом процесса сборки необходимо нанести на печатную плату точное количество паяльной пасты. Это достигается с помощью трафарета — тонкого листа (часто из нержавеющей стали) с вырезанными отверстиями в местах, соответствующих площадкам для пайки на печатной плате.



Затем резиновый шпатель перемещается по трафарету, вдавливая паяльную пасту через отверстия на печатную плату. Точное нанесение паяльной пасты имеет решающее значение, поскольку оно влияет на качество паяных соединений и, следовательно, на производительность собранной платы.



2. Размещение компонентов



После нанесения паяльной пасты следующим шагом является установка компонентов на печатную плату. Учитывая крошечные размеры многих современных компонентов, эта задача требует высокой точности.



Для достижения этой цели используются самые современные машины для установки компонентов. Эти машины выбирают компоненты из подающих устройств, проверяют их тип и ориентацию, а затем с безупречной точностью размещают их на заданных местах на печатной плате.



3. Пайка оплавлением



После установки компонентов плата отправляется в печь для оплавления припоя — специализированное устройство, которое подвергает печатную плату контролируемому температурному режиму. Начиная с этапа предварительного нагрева, когда вся плата мягко нагревается для удаления влаги, температура постепенно повышается.



По мере прохождения платы через печь паяльная паста достигает точки плавления, эффективно «оплавляясь» и образуя прочные паяные соединения, которые механически и электрически соединяют компоненты с печатной платой. После завершения фазы пайки следует фаза охлаждения, которая затвердевает припой, завершая соединение.



4. Инспекция и контроль качества



Обеспечение безупречного процесса сборки — это не только размещение и пайка компонентов; первостепенное значение имеет тщательная проверка после сборки. Автоматизированная оптическая инспекция (АОИ) играет ключевую роль на этом этапе.



С помощью камер высокого разрешения и сложных программных алгоритмов системы автоматического оптического контроля (АОИ) сканируют печатную плату на наличие потенциальных дефектов, таких как смещения, «надгробные камни» или недостаточное количество припоя. Любые обнаруженные несоответствия отмечаются для дальнейшего анализа или доработки, гарантируя, что каждая плата соответствует строгим стандартам качества, прежде чем продолжить работу.



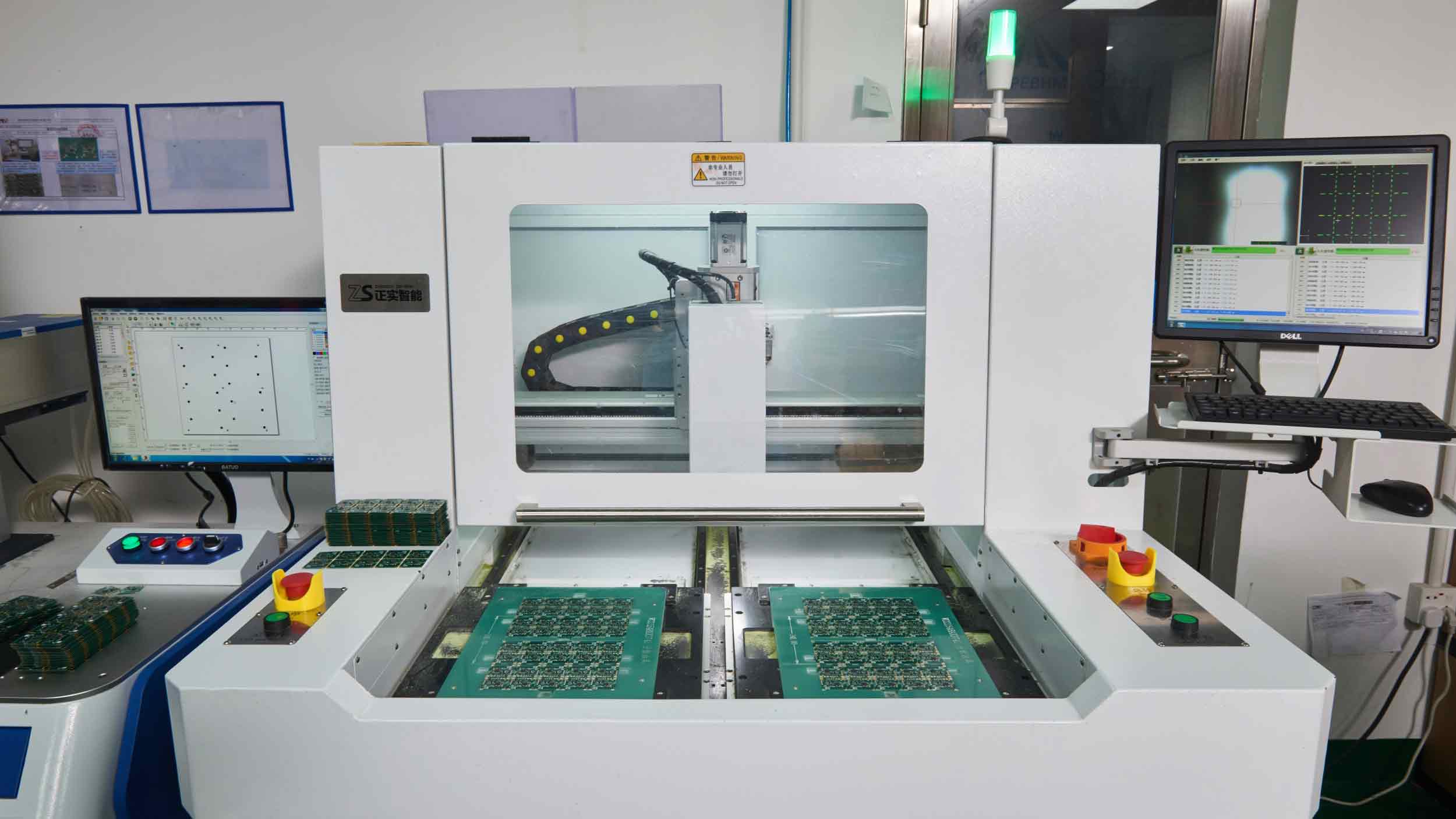

Тестирование печатных плат



Когда мы говорим о тестировании печатных плат, мы имеем в виду проверку программирования микросхем, питания, тока, напряжения и целостности цепи на обработанной печатной плате. Эти тесты строго соответствуют стандарту тестирования печатных плат и проверяют точки на плате в соответствии с планом тестирования заказчика.



Тестирование печатных плат является наиболее важным методом контроля качества на всем этапе производства и жизненно необходимым звеном для строгого контроля качества отгружаемых изделий.



Тесты PCBA в основном включают:



1. Тест по ИКТПроверка цепи на включение/выключение, значения тока и напряжения, кривую колебаний, амплитуду и уровень шума.

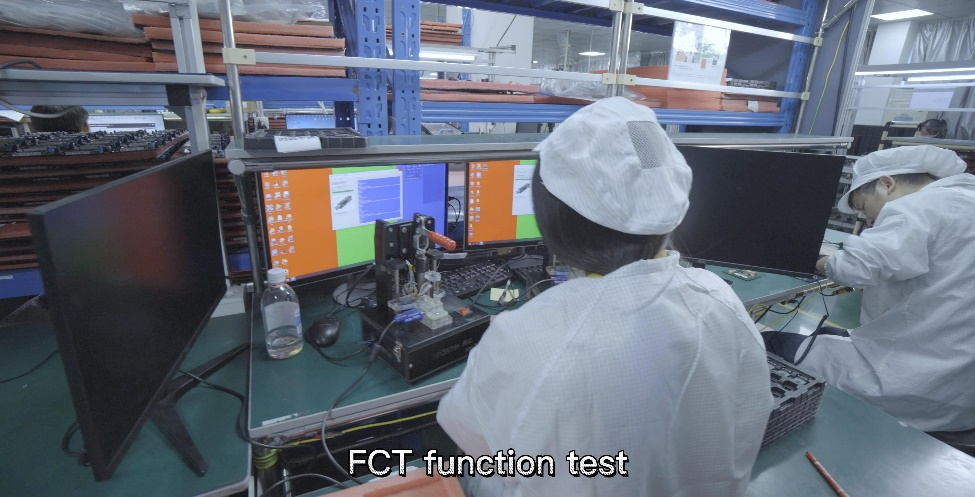

2. Тест FCTЭтот вид тестирования часто называют функциональным тестированием. Он включает в себя имитацию работы печатной платы, что позволяет выявить проблемы в аппаратном и программном обеспечении.



3. Испытание летающего зондаТестер с летающим щупом использует щупы для проведения электрических испытаний электронных компонентов на соответствие номиналам и электрические характеристики.



4. Тест на старение: Обеспечение непрерывного и постоянного включения питания платы PCBA, прошедшей тест FCT, имитация ввода и вывода данных пользователем, наблюдение за возможными сбоями платы PCBA при длительной и периодической работе, а также проверка долговечности и стабильности изделия.



5. Испытание в суровых условиях окружающей среды: Подвергните печатную плату воздействию экстремальных температур, влажности, брызг воды, падений и вибрации, а затем получите результаты тестирования случайных образцов, чтобы сделать вывод о надежности всей партии печатных плат.



Выше представлены стандартные методы тестирования печатных плат. Выбор метода тестирования должен зависеть от конкретных условий эксплуатации изделия. Завод по производству печатных плат с богатым опытом тестирования может потратить минимальное время на проверку вашей продукции, гарантируя ее высокое качество и долговечность.



Как связаны между собой печатные платы (PCB) и сборки печатных плат (PCBA)?



Печатные платы (PCB) и сборки печатных плат (PCBA) — это неразрывно связанные этапы в производстве электроники. Печатная плата обеспечивает базовую структуру, состоящую из проводящих дорожек, контактных площадок и других элементов, вытравленных на непроводящей подложке.



Она служит основой, на которую впоследствии будут крепиться электронные компоненты. Переход к сборке печатных плат происходит, когда эти электронные компоненты — такие как резисторы, конденсаторы и интегральные схемы — монтируются и припаиваются к печатной плате, образуя таким образом полноценную функциональную схему.



По сути, если печатная плата (PCB) подобна пустому холсту, то сборка печатной платы (PCBA) — это законченная картина, со всеми компонентами на своих местах, готовая к выполнению электронных функций. Понимание различия и взаимосвязи между PCB и PCBA имеет основополагающее значение для понимания процесса производства электроники.



Выберите между печатной платой (PCB) и сборкой печатной платы (PCBA).



Итак, когда именно следует выбирать между печатной платой (PCB) и сборкой печатной платы (PCBA)?



Выбор печатной платы:



Выбор печатной платы без собранных компонентов идеально подходит на начальных этапах проектирования и прототипирования продукта. Автономной печатной платы достаточно на этапе тестирования, уточнения компоновки платы или оценки проводящих путей. Она обеспечивает гибкость, позволяя вносить изменения без лишнего расхода компонентов.



Кроме того, если у вас есть возможность и желание самостоятельно или с помощью специализированных сервисов осуществлять закупку и сборку компонентов, то закупка только печатной платы — это оптимальный вариант.



Склоняюсь к PCBA:



Если вам нужна полностью функциональная плата для непосредственной интеграции в продукт, то PCBA — оптимальный выбор. Это экономит время, особенно при массовом производстве, поскольку плата поставляется в комплекте со всеми необходимыми компонентами в собранном виде.



Это обеспечивает единообразие, снижает количество ошибок при сборке и может быть более экономически эффективным в больших масштабах. Для готовых изделий или прототипов, близких к финальной стадии разработки, печатные платы представляют собой решение, готовое к использованию сразу после подключения.



Применение печатных плат и сборок печатных плат



Уже несколько минут мы говорим о печатных платах (PCB) и сборках печатных плат (PCBA), и я думаю, что очень важно знать применение обоих технологий, вы согласны?



1. Бытовая электроника



В основе повседневных технологий — от повсеместно распространенных смартфонов до захватывающего опыта современных телевизоров — лежат различия между печатными платами (PCBA) и печатными платами (PCB). Они служат операционной основой, соединяя микропроцессоры, модули памяти и другие ключевые компоненты.



2. Автомобильная электроника



В условиях меняющегося транспортного ландшафта, особенно с развитием электромобилей, печатные платы и платы управления батареями стали незаменимыми. Они регулируют работу батарей, повышают эффективность использования энергии и обеспечивают автономную навигацию. По мере того, как мы движемся к более электрифицированному будущему, значение этих плат для обеспечения эффективности и безопасности транспортных средств невозможно переоценить.



3. Промышленный контроль



В промышленных условиях печатные платы и сборки (PCB) являются сердцем оборудования, от важнейших программируемых логических контроллеров (ПЛК) до динамических приводов двигателей и высокоточных датчиков. Их наличие гарантирует бесперебойный рабочий процесс.



4. Медицинские устройства



В медицине точность имеет первостепенное значение. Будь то простой пульсометр, работа аппарата МРТ или точность роботизированных хирургических инструментов, неизменная надежность PCB по сравнению с PCBA является обязательным условием.



5. Вычислительные устройства



Будь то в крупных серверах или персональных ноутбуках, вычислительная мощность подкрепляется тщательно разработанными печатными платами. На этих платах размещается множество важных компонентов, таких как центральные процессоры, графические процессоры и оперативная память, составляющие основу вычислительной мощности.



6. Телекоммуникации



Цифровые нити, которые нас соединяют, проявляясь в виде сотовых сетей или обширных интернет-каналов, создаются с помощью высококачественных печатных плат. Они лежат в основе эффективности маршрутизаторов, коммутаторов и разветвленных базовых станций.



7. Аэрокосмос и Оборона



В таких строгих сферах, как аэрокосмическая и оборонная промышленность, к технологиям предъявляются огромные требования. Здесь печатные платы и платы соответствуют жестким критериям и лежат в основе множества применений, от сложных приборов кабины пилота до высокоточных систем наведения ракет.



8. Устройства Интернета вещей (IoT)



Вступая в эпоху Интернета вещей, характеризующуюся взаимосвязанными «умными» домами, носимыми технологиями и промышленными датчиками, компактные, но мощные печатные платы выступают в качестве незримых факторов, способствующих этому.



Сервис PCBA от PCBasicльды





At PCBasicНаша основная задача — предоставление высококачественных интеллектуальных решений для производства, разработанных специально для мелкосерийного и крупномасштабного производства печатных плат. Будучи лидером в области проектирования и изготовления печатных плат, мы гордимся тем, что являемся не просто компанией, занимающейся производством печатных плат.



Мы ваш партнер в следующих областях:



● Интеллектуальное производство печатных плат



● Проектирование печатных плат



● Изготовление печатных плат



● Решения для НИОКР



● Выбор материала



● Интегрированные системы управления



● Технология поверхностного монтажа (SMT)



● Сборка через сквозное отверстие



● Рентгеновский контроль BGA



● Сборка прототипа печатной платы



● Тестирование печатных плат



Мы подтверждаем свою приверженность быстрому обслуживанию без ущерба для качества. Благодаря нашему опыту в области технологий печатных плат и услуг по проектированию печатных плат, наши клиенты могут доверять нам в разработке инновационных решений и разумном выборе материалов, что гарантирует оптимальные результаты для производства OEM-заказов.



Наши собственные системы управления, включая CRM, MES, ERP и IoT, были тщательно разработаны внутри компании. Такой прогрессивный подход позволяет нам преуспевать в области цифровой аналитики, выделяя нас как лидера отрасли.



Мы накопили богатый опыт и знания в обслуживании различных секторов, таких как промышленное управление, экосистемы «умного дома», передовые измерительные приборы, автомобильный IoT, коммуникационная энергетическая инфраструктура, медицинские технологии, автомобильная электроника и авиация.



Кроме того, наша приверженность обеспечению функциональности остается неизменной, что подтверждается нашими строгими протоколами сборки прототипов печатных плат и тестирования печатных плат.



Таким образом, сотрудничая с нами, вы работаете с командой, которая ставит ваши цели в приоритет, обеспечивая бесперебойный процесс от проектирования до реализации.
