Распространенные проблемы с печатными платами

В наши дни ПХБ и ПХБП встречаются повсеместно, и проблемы с ПХБ неизбежны. Печатная плата и производство печатных плат может быть очень утомительным. В этой статье мы рассмотрим наиболее распространенные проблемы с печатными платами. Мы рассмотрим причины проблем с печатными платами, как их избежать и как решать проблемы по мере их возникновения. Следуя нашему руководству, вы сможете распознать эти проблемы с печатными платами на ранней стадии и быстро их решить.

Сгоревшая печатная плата

Одной из наиболее распространенных проблем с печатными платами является сгоревшая печатная плата. Эта проблема возникает, когда один или несколько компонентов выходят из строя из-за короткого замыкания, неисправного компонента или плохой пайки. Когда возникает такая проблема. Иногда может потребоваться замена всей печатной платы. Вы можете задаться вопросом: как определить, что печатная плата неисправна? Вот несколько советов о том, как найти короткое замыкание на печатной плате:

1. из сгоревшей печатной платы исходит запах гари.
2. При подключении платы к электросети из нее выходит огонь, искра или дым.
3. Черный порошок/черные следы вокруг компонента или цепи.
4. Надпись на элементе отвалилась (сгорела).

При нормальных обстоятельствах и процедурах каждая схема тщательно проверяется перед подключением к источнику питания. Не только опасно не ограничивать компоненты тщательно, но и может повредить всю плату и потребовать новую печатную плату.

Плохо изготовлено компоненты платы

Одна из самых распространенных проблем с печатными платами возникает из-за самих компонентов. В процессе PCBA возникает множество неопределенностей. Мы можем устранить эти неопределенности, следуя лучшим процедурам и закупая ингредиенты у надежного поставщика/дистрибьютора. Некачественно изготовленный компонент является основной причиной того, что PCBA может выйти из строя во время испытаний. Есть определенные вещи, которые мы можем сделать, чтобы гарантировать, что распространенные проблемы с печатными платами, связанные с деталями, не возникнут:

1. Обязательно приобретайте детали у надежного поставщика/дистрибьютора.
2. Из каждой купленной партии необходимо провести тестирование элемента перед массовым производством.
3. При сборке следуйте техническим характеристикам компонента.
4. Обеспечьте соответствующую температуру печи в процессе сборки печатной платы.

Выполняя эти шаги, мы можем на ранней стадии обнаружить некачественно изготовленные компоненты и не допустить их попадания в процесс массового производства.

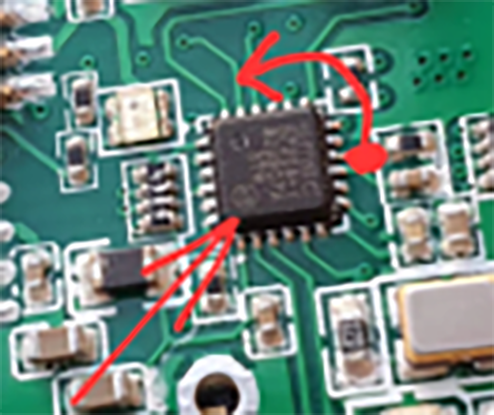

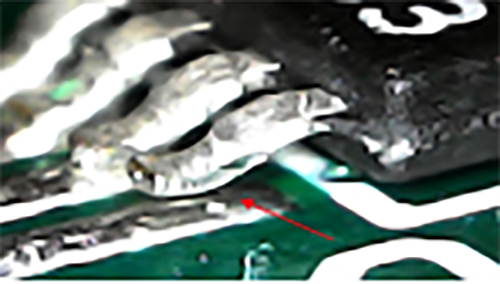

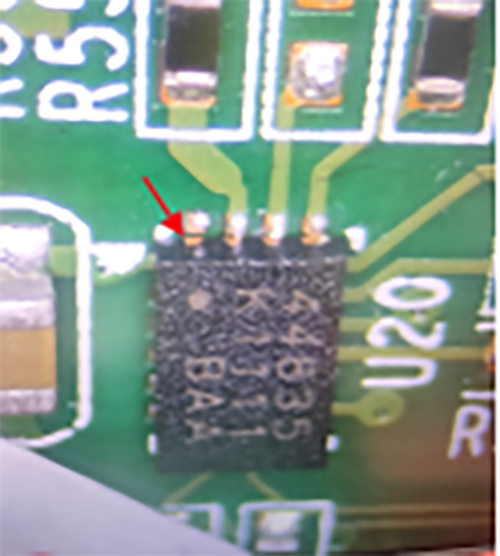

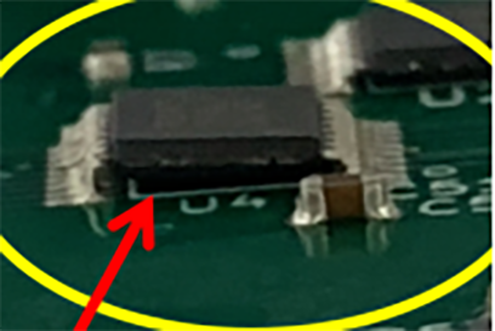

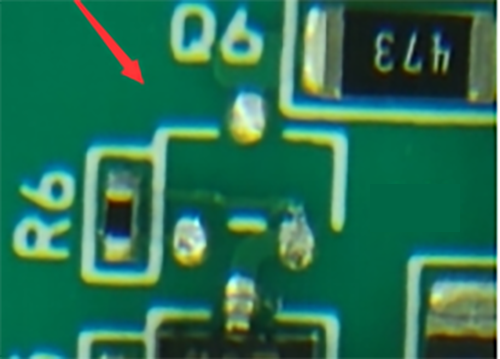

Плохая пайка

Может показаться, что это легко исправить, но на самом деле это может быть довольно сложным путешествием. Плохая пайка является существенной причиной определенных проблем с печатными платами, особенно на ранней стадии прототипа.

На этапе прототипирования плата образца паяется вручную, что неизбежно приведет к определенным проблемам пайки. Иногда эти проблемы проявляются в форме небезопасной работы компонентов или даже полной невозможности использования определенных схем. В некоторых крайних случаях плохая пайка может привести к плохому распределению тепла, что приведет к сгоранию платы.

Чтобы предотвратить некачественную пайку компонентов, можно сделать следующее:

1. Используйте качественную паяльную пасту. Убедитесь, что паяльник достаточно горячий, чтобы расплавить паяльную пасту должным образом.
2. Убедитесь, что на компонентах не слишком много или слишком мало паяльной пасты.
3. После пайки детали проверьте паяные соединения с помощью мультиметра.

Самый распространенный способ проверки наличия в вашей схеме вредных спаянных компонентов — использование мультиметра. Используя мультиметр, пройдитесь по настройкам, чтобы проверить короткие курсы. Используя эту функцию, вы обнаружите, когда цепь разомкнута или замкнута. Если цепь остается пустой, это может указывать на плохое паяное соединение. Хотя вероятность проблем, связанных с топологией печатной платы, может сохраняться, что потребует дальнейшей проверки инженером по печатным платам.

Экологические факторы

Другая распространенная проблема печатной платы может быть связана не с самой схемой печатной платы, а с факторами окружающей среды, окружающими ее. В частности, печатная плата и компоненты имеют определенную среду хранения и эксплуатации. Каждый производитель компонентов указывает экологические факторы, которые могут повлиять на элементы, в техническом описании компонента. Такими факторами могут быть:

1. Температура и влажность окружающей среды при хранении компонентов.
2. Воздействие радиоактивных материалов или сред.
3. Воздействие абсолютного давления воздуха в атмосфере и многое другое…

Определенные факторы не обязательно приводят к повреждению компонентов или неспособности схемы работать. Но иногда эти факторы и условия окружающей среды могут повлиять на срок службы и качество продукта.

Важно следовать техническому описанию компонента и выбирать соответствующие детали для варианта использования продукта. Например, если продукт предназначен для промышленного применения, должны быть соблюдены определенные условия, такие как высокая температура и влажность.

Возраст

Распространенная проблема с печатной платой может возникнуть из-за непроверки даты производства компонента или печатной платы. Подобно другим продуктам в жизни, печатные платы и компоненты также имеют срок годности.

Срок годности компонентов и печатных плат может варьироваться от нескольких месяцев до нескольких лет. Срок годности обычно зависит от условий хранения, указанных производителем компонента; они могут меняться в зависимости от воздействия окружающей среды и условий хранения.

Компоненты обычно приобретаются и доставляются в вакуумной упаковке. После распаковки детали необходимо разместить и собрать как можно скорее. В незапечатанной вакуумной упаковке компоненты будут подвергаться воздействию кислорода, что со временем снижает срок годности и качество компонентов.

Другим фактором, на который ссылается возраст, является эксплуатационный возраст компонентов. В зависимости от применения, элементы имеют определенный срок службы, который может составлять от нескольких месяцев до 10 лет и более. Этот срок сокращается под воздействием различных факторов окружающей среды. Пока плата работает в нормальных условиях, информация о сроке службы в техническом паспорте обычно очень точна.

Пустота в покрытии

Пустоты покрытия обычно относятся к группе проблем с печатной платой, которые возникают на пластинах (слоях) печатной платы в процессе производства или после процесса изготовления печатной платы. Существует много проблем и причин возникновения пустот покрытия, и большинство из них приведут к одному и тому же результату: печатная плата, которая уязвима к трещинам и повреждениям, когда подвергается воздействию различных стрессовых сред, таких как давление, вибрация, тепло и т. д.

Хотя прямого решения для пустот в металлизации не существует, можно сделать многое, чтобы обнаружить платы PCB с отверстиями на ранней стадии. Наиболее эффективное решение — выбросить плату и не допустить их попадания на сборочную линию PCBA.

Недостаточный зазор между медью и краем

Хотя это и не распространенная проблема с печатными платами, проектировщики и инженеры печатных плат часто допускают эту ошибку. Недостаточный зазор между медью и краем возникает, когда разводка печатной платы расположена слишком близко к краям печатной платы. Это может привести к проблемам с сигналом и питанием, которые иногда трудно обнаружить и устранить.

«обрезка» означает обрезку краев печатной платы в определенной форме в соответствии с дизайном печатной платы. Если разводка слишком близка к краю, ее также можно обрезать. Лучше всего избегать слишком близкого расположения к границе во время процесса проектирования и компоновки печатной платы и избегать ненужных проблем с печатной платой.

Silvers

Не проблема с печатной платой напрямую, а метод, который может предотвратить возможные проблемы с печатной платой. Погружение серебра — это процесс погружения печатной платы в серебряную жидкость для защиты ее от окисления и других повреждений, связанных с окружающей средой. Эти экологические эффекты обычно возникают после того, как печатная плата распечатана и используется в течение довольно длительного времени.

Иммерсионное серебро предлагается бесплатно в процессе изготовления печатной платы. Процесс сертифицирован RoHS и экологически безопасен. Он предпочтительнее традиционного свинцового покрытия, которое оказывает негативное воздействие на окружающую среду.

Отсутствует паяльная маска между контактными площадками

Многие распространенные проблемы с печатными платами связаны с конструкцией печатной платы. Отсутствующая паяльная маска между контактными площадками — это еще одна из них. К счастью, отсутствующие паяльные маски очень легко обнаружить либо с помощью программного обеспечения для моделирования, либо визуальным осмотром. После обнаружения инженер исправит ее достаточно быстро, но эта ошибка может потребовать изготовления новой платы печатной платы. Важно обратить внимание на возможность возникновения таких распространенных проблем с печатной платой, чтобы сэкономить время и затраты в процессе изготовления печатной платы.

Кислотные ловушки

Хотя это может показаться нетипичной проблемой печатных плат, это встречается чаще, чем думает большинство людей. Кислотная ловушка относится к ситуации, когда макет печатной платы включает острые края, что может привести к захвату химикатов в медных слоях печатной платы. Острые края макета могут стать причиной кислотных ловушек, плохого качества передачи сигнала и проблем с недостаточным питанием. Эту проблему легко избежать, обеспечив правильность макета и отбросив все острые края в процессе проектирования. Крайне важно обеспечить правильность макета и адекватную разводку перед отправкой файлов печатной платы на изготовление.

Заключение

В статье мы рассмотрели большинство распространенных ошибок и проблем с печатными платами, которые могут возникнуть как при проектировании печатной платы, так и при ее доставке на производство на заводе по производству печатных плат. Большинство, если не все проблемы, можно предотвратить. Все, что нам нужно, — это обращать на них внимание.
