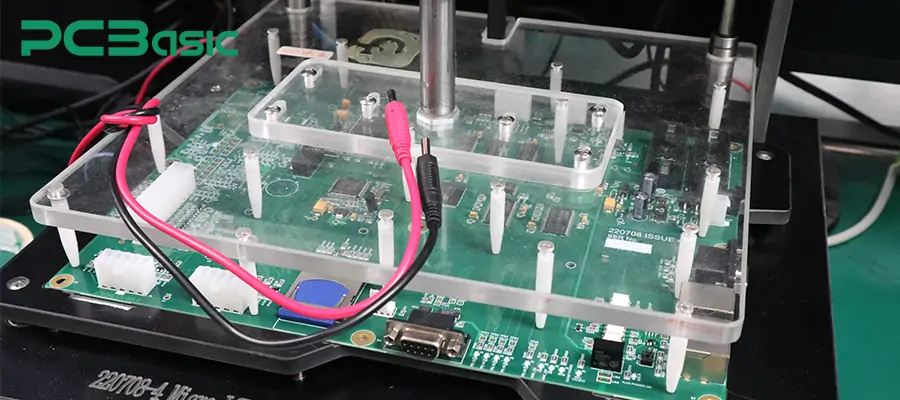

O dispositivo de teste "bed of nail" é um dispositivo de teste muito comumente usado para realizar testes em circuitos. Ele possui diversas pinagens configuradas em furos existentes em folhas laminadas de tecido de vidro epóxi-fenólico. Esta folha foi alinhada corretamente utilizando pinos de ferramentas para fazer conexões com pinos de teste na placa e fio usado para conexão com unidades de medição. É assim chamado porque se assemelha a um "bed of nail" com pequenos pinos pogo acionados por mola. Aqui chegamos às diferentes características e importância do dispositivo de teste "bed of nail". Então, vamos começar.
O que é Bed of Test Fixtures?
O Teste de Cama de Pregos é um processo de teste padrão empregado para testar componentes online a fim de encontrar falhas de fabricação na placa e em componentes defeituosos, utilizando os recursos elétricos dos dispositivos de fixação. Outro nome para este dispositivo de teste é dispositivo de teste ICT. O objetivo básico deste processo é encontrar circuitos abertos ou curtos-circuitos, ou inspecionar a soldagem na placa. Faz parte principalmente da produção em massa de placas. A primeira etapa deste teste envolve o teste online da placa, detectando erros ou falhas precocemente e sugerindo as alterações necessárias.
No teste de "bed of nails", as falhas são encontradas nos componentes conectados na placa e na pinagem, o que ajuda a aumentar a eficiência do processo de produção e a reduzir os custos de reparo. Trata-se de um teste automatizado que evita a necessidade de recorrer a serviços profissionais, pois é uma técnica de teste simples e rápida que pode encontrar e detectar todas as falhas na placa.
Projeto de dispositivo de teste de cama de pregos
Arranjo de pinos Pogo
Os pinos Pogo são configurados em uma grade de linhas e são compatíveis com as conexões da placa onde os testes são realizados. Todos os layouts de pinos são definidos com base no design da placa ou do dispositivo em teste. Os pinos ficam a uma distância menor uns dos outros, o que ajuda a evitar curtos-circuitos entre eles.
Seleção do material
A base do dispositivo de teste com leito de pregos é normalmente feita de alumínio ou materiais de alta densidade. Os pinos são feitos de aço inoxidável banhado a ouro, o que reduz a corrosão dos pinos e aumenta a condutividade. Os pinos Pogo são isolados para evitar curtos-circuitos.
Opções de personalização
O dispositivo deve ser projetado de acordo com os projetos do dispositivo em teste ou da placa. É necessário fornecer algumas opções que possam aumentar ou diminuir o número de pinos pogo de acordo com a estrutura do dispositivo. Os pinos são etiquetados com precisão e com o funcionamento relevante, para que nenhum pino errado seja usado em nenhum teste.
Integração com Equipamentos de Teste
Durante o processo de teste, é estabelecida uma forte conexão entre os dispositivos de teste e os pinos pogo; fios ou conectores são usados para essa finalidade. Isso também é útil para facilitar o fluxo de sinais e evitar interferências e ruídos.
Benefícios do dispositivo de teste
Alta velocidade
Este dispositivo de teste aumenta a velocidade do processo de teste, sendo, portanto, a melhor opção para usar um processo de fabricação de maior volume, pois ajuda a encontrar falhas rapidamente e remove erros a bordo.
Confiabilidade
Este teste é confiável e fornece produtos de qualidade, pois uma conexão de direção é feita com os pontos de teste e resultados de testes sem erros são obtidos.
Teste de baixo custo
Embora o custo inicial de configuração possa ser alto, o equipamento pode testar várias placas simultaneamente, reduzindo os custos gerais de produção e o tempo.
Alta durabilidade
O design de acessórios que podem ser usados repetidamente e por um período mais longo torna o processo de teste durável.
Não há necessidade de processo manual
Ele reduz os testes e o trabalho manual, resultando em baixas chances de erro humano.
Dispositivo de teste de cama de pregos em testes de PCB
1. Por que usar dispositivos de teste de leito de pregos em PCB?
Ponto de teste de fácil acesso: os pregos se conectam diretamente aos pontos de teste na placa, eliminando a necessidade de fiação adicional, o que simplifica o processo de inspeção. Portanto, simplifique o processo de inspeção.
Design variável dos pregos: Os pregos são projetados para serem facilmente personalizados de acordo com os pontos de teste, garantindo conexões ideais à placa. Sondas voadoras híbridas são utilizadas para essas configurações.
Circuitos abertos/curtos: o conjunto de pinos de mola ajuda a verificar o fluxo de corrente no circuito e a encontrar quaisquer componentes abertos ou em curto na placa, bem como pontes de solda.
2. Como funcionam os dispositivos Bed of Nails em testes de PCB?

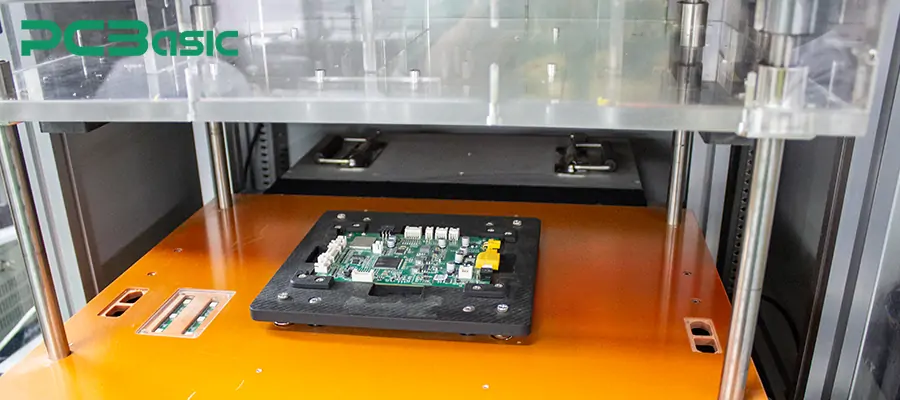

Primeiro, a placa de circuito impresso (PCB) é colocada no suporte de teste e um botão é pressionado para abaixar a tampa mecânica sobre o suporte usando um deslizador pneumático. Sondas elétricas da tampa se conectam à placa de circuito impresso e, com o uso da placa de sequência de teste, os testes automatizados são iniciados. Com o uso da aquisição de dados de alta velocidade, os dados do teste são registrados. E o relatório do teste contém dados para a aprovação ou reprovação.
3. Personalização de acessórios Bed of Nails
O design dos pregos para acessórios de cama permite que suas funções sejam definidas de acordo com os requisitos do projeto da placa. Se o projeto da placa exigir pinos altos ou baixos, você pode modificar facilmente os números dos pinos pogo de acordo com o projeto. Também possui recursos para remover os pontos de teste, se necessário, em algumas placas.
|
Aspecto
|
Teste do leito de pregos
|

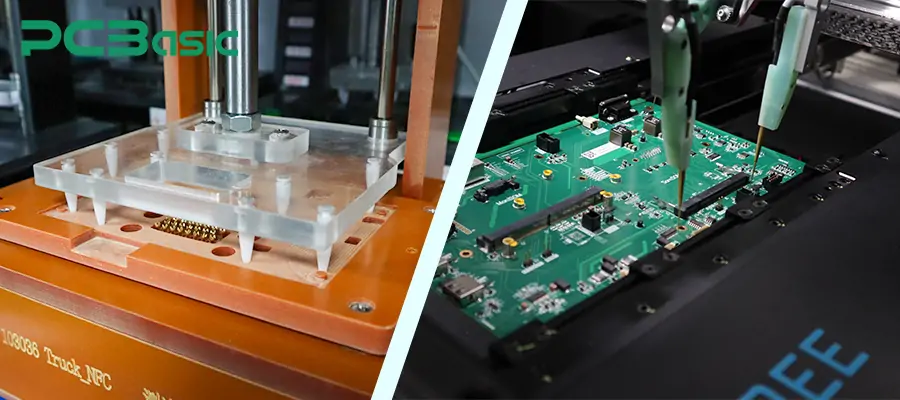

Teste de sonda voadora
|
|
Método de Teste
|
Utiliza um conjunto fixo de sondas para contatar o ponto de testets no PCB
|
Utiliza algumas sondas controladas mecanicamente para testar pontos de PCB
|
|
Agilidade (Speed)
|
Adequado para produção em alto volume; testes rápidos
|
Testes mais lentos, adequados para projetos de baixo volume ou protótipos
|
|
Custo
|
Alto custo inicial de instalação, mas baixo custo de teste por placa
|
Baixo custo de fixação, mas maior custo de teste por placa devido ao tempo mais longo
|
|
Flexibilidade
|
Layout de ponto de teste fixo, não adequado para mudanças frequentes de projeto
|
Altamente flexível, adapta-se facilmente a diferentes designs
|
|
Testes Precisão
|
Menor precisão, detecta principalmente curtos e aberturas
|
Maior precisão, capaz de medir resistência, capacitância, etc.
|
|
Aplicação
|
Ideal para projetos maduros e produção de PCB em alto volume
|
Adequado para projetos de protótipos, pequenos lotes ou validação de projetos
|
|
Dano mecânico
|
Pode causar pequenos amassados ou danos mecânicos ao PCB
|
Quase nenhum dano mecânico ao PCB
|
|
Automação
|
Adequado para testes automatizados de produção em massa
|
Menos automatizado, frequentemente usado em testes de laboratório
|

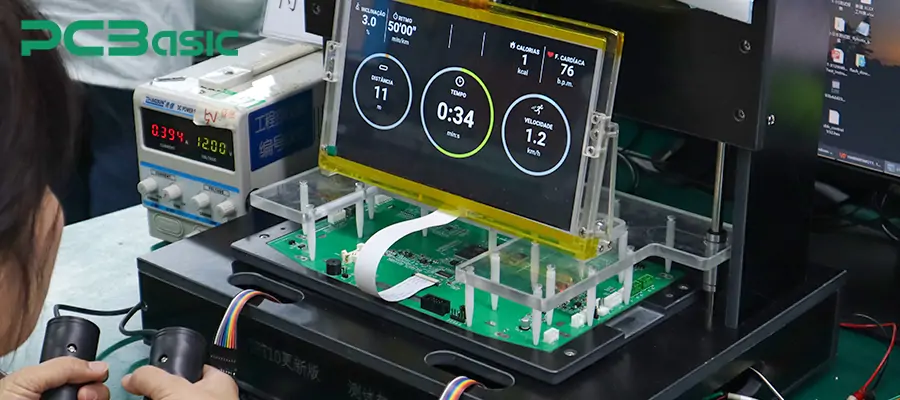

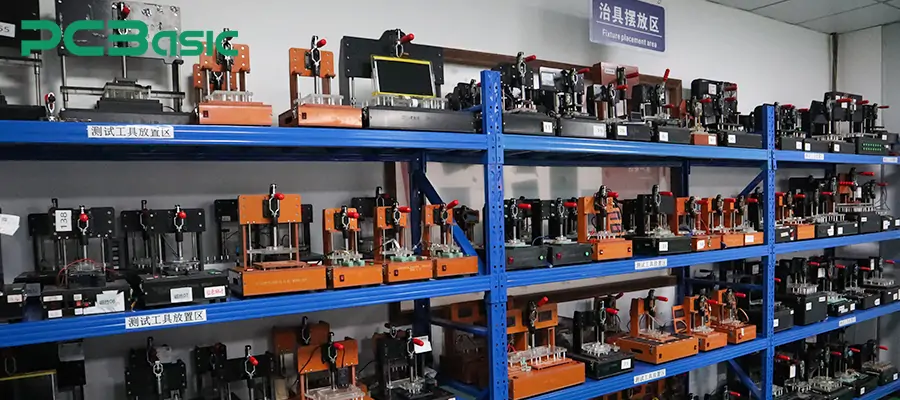

Dispositivos de teste de PCB da PCBasic
O dispositivo de teste da PCBasic é personalizado de acordo com o exclusivoe requisitos e parâmetros dos produtos. Ajuda a estabelecer conexões confiáveis e fortes com os pinos de teste e fornece resultados de teste precisos e eficazes. Com a criação de dispositivos de fixação de acordo com determinados layouts e funções da placa, o PCBasic ajuda a obter resultados de teste sem erros. Como resultado, você pode obter uma produção rápida e de alta qualidade dos seus produtos.
A PCBasic oferece serviços de fixação para montagem de protótipos de PCB e grandes projetos eletrônicos. Não abrimos mão dos altos padrões de qualidade de cada produto ou componente.
Conclusão
Embora existam muitas ferramentas e instrumentos utilizados na fabricação e teste de PCBs, o dispositivo de teste de leito de pregos continua sendo uma ferramenta crucial. Ele oferece recursos exclusivos de teste e design que ajudam a fabricar placas confiáveis e de alta qualidade. Portanto, é usado principalmente em processos que exigem alta precisão e confiabilidade. Essa técnica também é útil para fornecer recursos de teste de baixo custo e produtos confiáveis. É usado principalmente em testes em circuitos para verificar os componentes conectados à placa sem desconexão e garantir que todos os componentes estejam funcionando corretamente e sem curto-circuitos ou circuitos abertos. Além disso, pode ser usado para realizar diversos testes, incluindo testes de isolamento, resistência e continuidade na placa.
Sobre PCBasic
Tempo é dinheiro em seus projetos – e PC Basic recebe-lo. PCBasico é um empresa de montagem de placas que oferece resultados rápidos e impecáveis sempre. Nossa abrangente Serviços de montagem de PCB incluem suporte de engenharia especializada em cada etapa, garantindo a mais alta qualidade em cada placa. Como líder fabricante de montagem de PCB, Oferecemos uma solução completa que otimiza sua cadeia de suprimentos. Faça parceria com nossos avançados Fábrica de protótipos de PCB para entregas rápidas e resultados superiores nos quais você pode confiar.
Perguntas Frequentes (FAQ)
1. Como a configuração do leito de pregos melhora a eficácia dos testes de PCB?
Este teste de PCB aumenta a eficiência ao fornecer detecção rápida de falhas e correção desses erros na placa. Ele fornece resultados precisos.
2. Com que frequência os equipamentos devem passar por manutenção e o que isso envolve?
Faça uma inspeção adequada do dispositivo para evitar desgaste e corrosão e limpe os pinos regularmente para garantir conexões fortes durante o teste. Normalmente, os pinos pogo suportam 100,000 ciclos de compressão quando precisam ser substituídos por um novo.
