Waarom een ​​werkend prototype niet voldoende is voor de assemblage van printplaten in consumentenelektronica

Inhoudsopgave

1. Een werkend prototype beantwoordt slechts een deel van de hoofdvraag.

2. Bereid je voor op massaproductie vóór de SMT-assemblage van consumentenelektronica.

3. Stabiele PCB-assemblage voor consumentenelektronica is afhankelijk van controle, niet alleen van snelheid.

4. De gereedheid van het prototype moet bewezen zijn voordat massaproductie van start kan gaan.

5. Conclusie

6. Veelgestelde vragen

Bij de bouw van één printplaat kunnen kleine problemen in een prototype vaak gemakkelijk zelf worden opgelost, omdat je de printplaat met de hand maakt. Maar bij massaproductie blijkt dat hetzelfde kleine probleem duizenden printplaten kan beïnvloeden.

Laten we een voorbeeld nemen om dit te verduidelijken! Een onderdeel is misschien makkelijk met de hand te plaatsen, maar erg moeilijk voor een assemblagemachine om het correct te positioneren. Dit kan leiden tot defecte printplaten, vervanging van printplaten, productievertragingen en hogere kosten, waardoor uw winstmarge aanzienlijk kan dalen.

Een succesvol prototype is dus niet altijd voldoende. Het betekent niet per se dat de massaproductie ook nauwkeurig zal zijn. Het prototype van de printplaat moet ook zo ontworpen zijn dat het een vlotte en nauwkeurige massaproductie mogelijk maakt.

Ik zal je vertellen waar je op moet letten voordat je je consumentenelektronica opstuurt. prototype PCB-assemblage Voor massaproductie. Immers, wanneer je duizenden printplaten maakt, kan zelfs een klein probleem een ​​kostbaar probleem worden. Laten we beginnen!

Een werkend prototype beantwoordt slechts een deel van de hoofdvraag.

Een prototype heeft één hoofddoel: aantonen dat het circuit werkt zoals bedoeld. Dat betekent niet per se dat het klaar is voor massaproductie. Maar dat is slechts een onderdeel van het massaproductieproces.

Een volledig functionerend prototype beantwoordt één vraag: "Werkt dit?Het geeft geen antwoord op een andere belangrijke vraag:Kan een fabriek dit duizenden keren probleemloos produceren?Die vraag wordt pas echt belangrijk als je overgaat op massaproductie.

Een werkend prototype garandeert geen continue productie.

• Een prototype bewijst dat uw ontwerp kan werken.

• De productie bewijst dat de fabriek het steeds opnieuw kan laten werken.

Dit zijn twee verschillende dingen.

Bij het maken van een prototype kan een ingenieur of technicus kleine montageproblemen wellicht handmatig oplossen. Maar in het massaproductieproces worden printplaten zeer snel door machines geassembleerd. Daardoor is de kans groot dat er allerlei problemen optreden.

Daarom kan een ontwerp dat één keer 100% werkt, nog steeds moeilijk duizenden keren op dezelfde manier te produceren zijn.

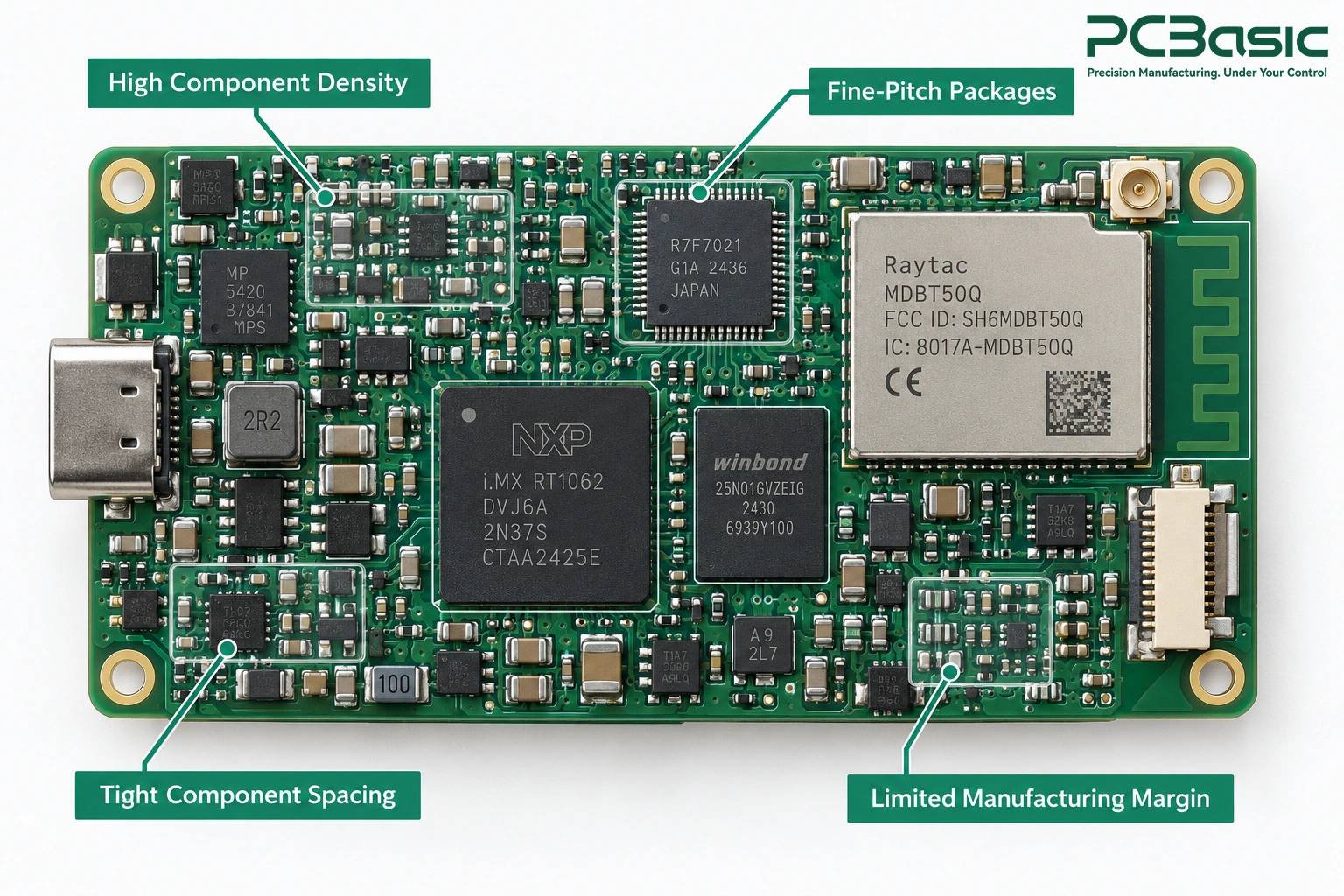

Kleine consumentenelektronica laat geen ruimte voor fouten.

Consumentenelektronica is doorgaans ontworpen om klein en zeer betaalbaar te zijn. Dit betekent dat veel onderdelen op een kleine ruimte op de printplaat worden geplaatst. Componenten liggen dicht bij elkaar en de minuscule verbindingspaden, de zogenaamde sporen, worden ook steeds kleiner.

Doordat alles dichter bij elkaar komt te liggen, is de kans op fouten kleiner. Een soldeerprobleem dat op een grotere printplaat geen problemen zou opleveren, kan op een klein consumentenapparaat wel kortsluiting veroorzaken.

Het oprichten van meer bestuursraden brengt nieuwe risico's met zich mee.

Het produceren van meer printplaten leidt niet alleen tot een toename van het aantal printplaten. Het kan ook problemen veroorzaken die je tijdens de prototypefase niet bent tegengekomen. Laten we een voorbeeld nemen om dit te verduidelijken!

Een iets zwakkere soldeerverbinding kan prima werken in een kleine prototypeserie. Maar wanneer de productieomvang toeneemt, kan hetzelfde probleem herhaaldelijk tot defecten leiden. Verschillende batches componenten zijn mogelijk niet exact hetzelfde. De materialen kunnen enigszins verschillen en ook verschillende medewerkers kunnen kleine afwijkingen veroorzaken tijdens de massaproductie.

Uw productieproces moet met deze verschillen rekening houden. Een prototype en een massaproductieproces kunnen hetzelfde printplaatontwerp gebruiken, maar de manier waarop ze worden gebouwd kan totaal verschillend zijn.

De belangrijkste les hier is simpel. Een prototype van je product bewijst dat het ontwerp werkt, maar massaproductie bewijst dat het duizenden keren geproduceerd kan worden met consistente resultaten.

Zodra uw ontwerp werkt, is de volgende stap ervoor zorgen dat de fabriek het steeds correct kan produceren. En dat werk begint al lang voordat het eerste onderdeel op de printplaat wordt geplaatst.

Bereid je voor op massaproductie vóór de SMT-assemblage van consumentenelektronica.

Veel productieproblemen beginnen eigenlijk al in de ontwerpfase. Ze ontstaan ​​niet in de fabriek. Tegen de tijd dat uw printplaat de SMT-lijn bereikt (de productielijn waar machines de oppervlaktemontagecomponenten op de printplaat aanbrengen), zijn er al veel belangrijke beslissingen genomen. Daarom is het belangrijk om al veel eerder na te denken over de gereedheid voor massaproductie.

Bekijk het volledige ontwerp voor een correcte montage.

• Een elektrotechnisch expert vraagt: Werkt het circuit?

• Een assemblagebeoordelaar vraagt: Kan een machine het gemakkelijk en foutloos in elkaar zetten?

Je moet beide vragen beantwoord hebben voordat je geld kunt uitgeven aan massaproductie.

Design for Assembly (DFA) houdt in dat je controleert of je printplaat efficiënt en betrouwbaar in productie kan worden geassembleerd. Dit omvat zaken als:

• Afstand tussen onderdelen

• Pad-ontwerp

• Ruimte rondom de onderdelen

Een machinevriendelijk PCB-ontwerp kan de massaproductie soepeler laten verlopen en fouten verminderen. Bijvoorbeeld:

• Componenten op de printplaat die te dicht bij elkaar geplaatst zijn, kunnen het solderen bemoeilijken.

• Onduidelijke polariteitsmarkeringen kunnen ertoe leiden dat componenten in de verkeerde richting worden geplaatst, wat ook weer tot kostbare reparaties kan leiden.

Hoe eerder je deze problemen ontdekt, hoe goedkoper ze te verhelpen zijn.

Er bestaat ook een veelgebruikt principe in de productie, de zogenaamde 'regel van 10'. Laat ik het in eenvoudige bewoordingen uitleggen. Het betekent dat het oplossen van een probleem duurder kan uitvallen als het later in het productieproces wordt ontdekt.

Plan vroegtijdige toegang tot de test

Onthoud altijd dat het testproces niet iets is dat je pas aan het eind uitvoert. Je printplaat heeft mogelijk geplande testtoegang nodig, zoals testpunten of connectoren. Testpunten zijn de kleine plekken op de printplaat waar je signalen en verbindingen kunt controleren. Het beste moment om testtoegang te plannen is tijdens de ontwerpfase. Voeg ze toe, zelfs als je voldoende ruimte op de printplaat hebt.

Als je overweegt om de testpunten later toe te voegen, vooral op een klein en druk consumentenprintplaatje, dan kan dat erg moeilijk of zelfs onmogelijk zijn. Je hebt ook niet ineens een duur testsysteem nodig. Tijdens een pilotfase hangen de benodigde tests af van het printplaatontwerp en de projectvereisten.

Een wijziging in de stuklijst kan ook de productie beïnvloeden.

Wat is een BOM? Een stuklijst (ook wel BOM genoemd) is simpelweg een lijst van alle componenten die nodig zijn om je printplaat (PCBA) te assembleren. Houd er rekening mee dat het wijzigen van één onderdeel ook het massaproductieproces kan beïnvloeden. Laten we een voorbeeld bekijken om dit te verduidelijken!

Je kunt een condensator vervangen door een goedkoper alternatief met dezelfde elektrische specificaties. Klinkt simpel, toch? Maar als de nieuwe condensator een andere behuizing heeft, kan dit van invloed zijn op hoe de machine (in de fabriek tijdens de massaproductie) hem plaatst en hoe de soldeerpasta op de contactpunten van de printplaat wordt aangebracht.

Een kleine wijziging aan een onderdeel kan dus een groot productieprobleem veroorzaken. Daarom moet elk alternatief onderdeel van de printplaat worden gecontroleerd met het massaproductieproces in gedachten, voordat het voor productie wordt goedgekeurd.

Zodra uw ontwerp klaar is en uw onderdelen definitief zijn, kan het prototype van de printplaat eindelijk naar de SMT-productielijn. En dat is waar het opsporen en stabiliseren van kleine verschillen de volgende grote uitdaging wordt.

Stabiele PCB-assemblage voor consumentenelektronica is afhankelijk van controle, niet alleen van snelheid.

Snelle SMT-machines kunnen veel printplaten produceren. Maar snellere productie betekent niet altijd betere of nauwkeurigere productie. Een goede productielijn houdt kleine afwijkingen in elke fase onder controle. Als het proces misgaat, zal het sneller laten draaien van de machines alleen maar meer defecte printplaten in minder tijd produceren, waardoor de problemen zich alleen maar opstapelen en de situatie escaleert.

Het printen met soldeerpasta vormt het uitgangspunt.

Het aanbrengen van soldeerpasta is een van de belangrijkste stappen in het assemblageproces van printplaten voor consumentenelektronica. Laten we eerst eens kijken wat het precies is! Soldeerpasta is het materiaal waarmee componenten aan de printplaat worden bevestigd. Als er te veel of te weinig pasta op de printplaat wordt aangebracht, kan dit later problemen veroorzaken.

Veel problemen met SMD-componenten ontstaan ​​doordat de soldeerpasta niet correct is aangebracht. Daarom zijn de volgende zaken erg belangrijk:

• Sjabloonontwerp

• Rakeldruk

• Paste-conditie

Bij de soldeerpasta-inspectie (ook wel SPI genoemd) wordt de soldeerpasta gecontroleerd na het printen en vóór het plaatsen van de componenten. Het is veel gemakkelijker om in dit stadium een ​​probleem op te sporen dan nadat de componenten al gesoldeerd zijn.

Kleine onderdelen vereisen een zorgvuldige plaatsing.

Een component op de juiste plek plaatsen klinkt misschien heel eenvoudig. Pak het op en zet het op de juiste plek. Klaar! Maar in dit geval is dat niet zo.

Moderne consumentenelektronica maakt gebruik van zeer kleine onderdelen, waaronder 01005-componenten. Door dit minuscule formaat kan zelfs een klein probleem al voor problemen zorgen. Factoren zoals de volgende kunnen de plaatsing beïnvloeden:

• Plakhoogte

• PCB kromtrekken

• Slijtage van de sproeier

Een goede SMT-lijn maakt gebruik van regelmatige kalibratie, onderhoud van de feeders, machine vision en nog veel meer om de plaatsing nauwkeurig te houden. Snelheid is belangrijk, maar het stabiliseren van de opstelling is nog belangrijker.

Bij het reflow-proces moet de hele printplaat goed verwarmd worden.

Tijdens het reflow-proces wordt de printplaat door een oven geleid die de soldeerpasta verhit, zodat de componenten goed aan de printplaat kunnen hechten.

Maar verschillende delen van de printplaat kunnen met verschillende snelheden opwarmen.

Het reflow-proces moet ervoor zorgen dat beide typen componenten de juiste hoeveelheid warmte ontvangen. Thermische profilering helpt fabrikanten te zien hoe de temperatuur op verschillende punten van de printplaat verandert tijdens het reflow-proces.

Zonder de juiste controle kunnen kleine onderdelen aan één kant van de printplaat loskomen. Tegelijkertijd krijgen grotere soldeerverbindingen mogelijk niet voldoende warmte om goed te verbinden.

Elke inspectiemethode brengt verschillende problemen aan het licht.

Eén inspectiemethode kan niet alle problemen opsporen.

• Geautomatiseerde optische inspectie (ook wel AOI genoemd) maakt gebruik van camera's om zichtbare problemen te controleren, zoals ontbrekende onderdelen of een onjuiste uitlijning.

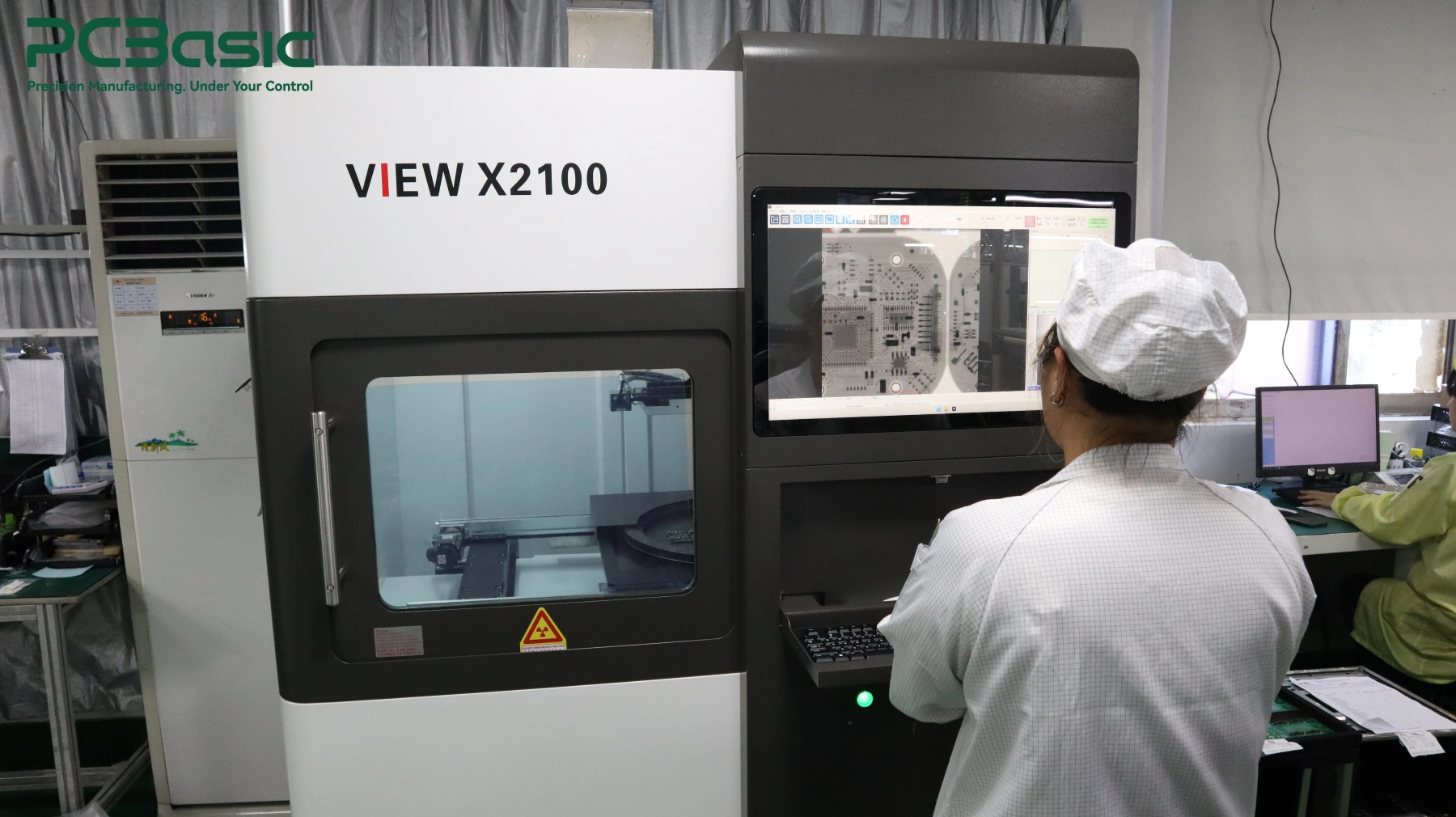

• Met röntgeninspectie kunnen verborgen soldeerverbindingen worden gecontroleerd, zoals die onder BGA-componenten die van buitenaf niet zichtbaar zijn.

Door verschillende inspectiemethoden te gebruiken, krijgen fabrikanten een beter beeld van de algehele kwaliteit van de printplaat. Op dit punt lijkt uw ontwerp misschien klaar. Maar klaar lijken is niet genoeg. U moet bewijzen dat het proces 100% werkt. En dat bewijs komt tijdens de belangrijke stap tussen het maken van een paar printplaten en het produceren van duizend printplaten.

PCB-basis Combineert verschillende inspectiemethoden afhankelijk van de assemblagevereisten. Soldeerpasta kan vóór plaatsing worden gecontroleerd met SPI, zichtbare assemblagefouten kunnen na het reflowproces worden geïnspecteerd met AOI en röntgeninspectie kan worden gebruikt voor verborgen verbindingen zoals BGA- en QFN-componenten. Voor projecten die elektrische of functionele verificatie vereisen, kunnen testopties ook flying probe, ICT en FCT omvatten.

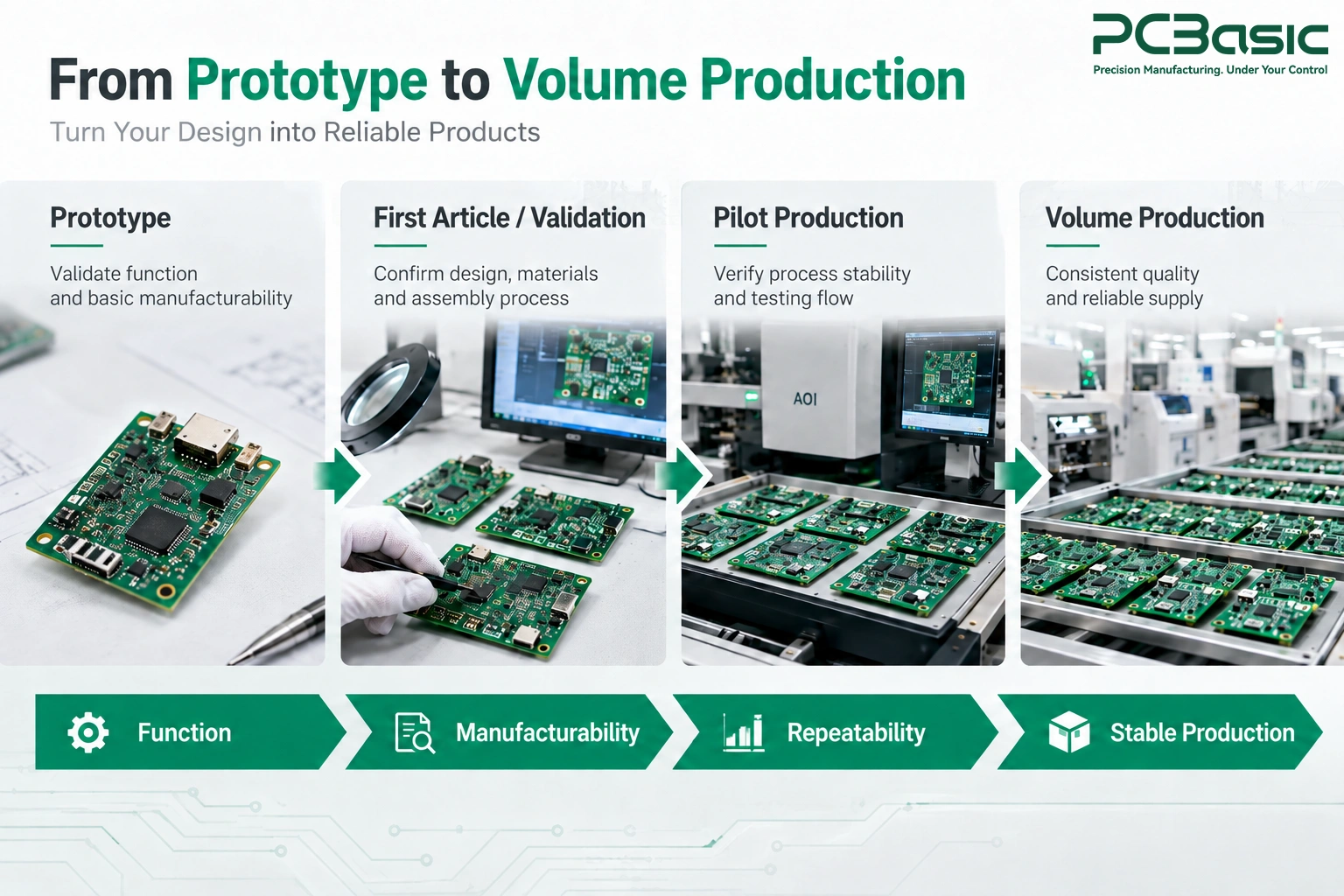

De gereedheid van het prototype moet bewezen zijn voordat massaproductie mogelijk is.

De overgang van prototype naar massaproductie moet niet abrupt gebeuren. Het is beter om stap voor stap te werk te gaan. Elke fase helpt je om verschillende problemen te ontdekken voordat ze uiteindelijk kostbaar worden.

Prototypebouw helpt om problemen vroegtijdig op te sporen.

Het belangrijkste is dat het niet altijd draait om het produceren van duizenden printplaten. Het gaat erom problemen te vinden. Een kleine prototypeserie kan helpen bij het opsporen van fouten in de voetafdruk, het loskomen van een klein component van de printplaat (tombstoning), soldeerproblemen en onderdelen die moeilijk te testen zijn.

Het vroegtijdig oplossen van deze problemen is veel goedkoper. Het vervangen van een soldeerpad op een printplaat tijdens de prototypefase vereist mogelijk slechts een aanpassing van het ontwerp. Het ontdekken van hetzelfde probleem na de productie kan leiden tot vertragingen en extra kosten.

Proefproductie toont aan of het proces herhaalbaar is.

Eén werkend printplaatje zegt niet veel. Een proefserie (een kleine productiefase vóór de grootschalige productie) geeft je de echte gegevens.

Door een paar honderd printplaten te maken, kunt u de first-pass yield van uw PCBA (printplaatassemblage) voor consumentenelektronica meten. First-pass yield is het percentage printplaten dat de vereiste controles doorstaat zonder herwerking, reparatie of hertesten.

Het helpt je ook om terugkerende defecten op te sporen en te zien hoe de productielijn in de loop van de tijd presteert. En als een proefbatch goed presteert, zou de volgende batch vergelijkbare resultaten moeten opleveren. Dan kun je meer vertrouwen hebben in het productieproces.

Inspectie en testen zijn twee verschillende dingen.

Inspectie en testen zijn twee verschillende dingen.

• De inspectie controleert hoe de printplaat is geconstrueerd. Er wordt gezocht naar problemen zoals slechte soldeerverbindingen en andere montagefouten.

• Door te testen wordt nagegaan of de voltooide printplaat daadwerkelijk werkt.

Een soldeerverbinding kan er bijvoorbeeld tijdens de inspectie perfect uitzien, maar toch falen wanneer het apparaat onder zware belasting werkt. Daarom vereist een goed productieproces zowel inspectie als testen.

De werkelijke kosten zijn de kosten van een goed bestuur.

Een lage prijs per printplaat lijkt misschien erg aantrekkelijk. Maar dat betekent niet altijd dat je geld bespaart. Waar het echt om draait, is hoeveel printplaten de productie succesvol doorlopen.

Kijk eens! Een goedkopere leverancier rekent misschien minder per printplaat, maar produceert meer defecte exemplaren. Een iets duurdere leverancier met een betere productiekwaliteit en een hoger first-pass yield (het percentage printplaten dat zonder herwerking de eerste productieronde doorstaat) kan uiteindelijk goedkoper uitvallen.

Kijk dus niet alleen naar de prijs van elke printplaat. Houd ook rekening met de kosten van reparaties, vertragingen, afval en defecte exemplaren. Het belangrijkste cijfer is de kostprijs per goed werkende printplaat van uw consumentenelektronica-PCBA, omdat dit de werkelijke productiekosten beter weergeeft.

Wat een productiepartner zou moeten ondersteunen

Een goede productiepartner moet meer doen dan alleen componenten plaatsen en uw printplaten verzenden. Ze moeten u ondersteunen vanaf de prototypefase tot en met de massaproductiefase. Dit kan onder andere het volgende omvatten:

• Ontwerp- en fabricagebeoordelingen

• Prototype assemblage

• Proefproductie (kleinschalige productie voorafgaand aan de grootschalige massaproductie)

• Inspectie

• Functionele testen

• Massaproductie

Hier kan een bedrijf een belangrijke rol spelen door de assemblage van printplaten voor consumentenelektronica te ondersteunen, van prototypes tot grotere productieruns, via één workflow. Betrouwbare printplaatassemblage voor consumentenelektronica is afhankelijk van het feit dat het hele traject (ontwerp, prototype, pilot en massaproductie) onder één dak plaatsvindt. Een werkende printplaat is niet het eindpunt, maar het beginpunt.

PCBasic ondersteunt de assemblage van printplaten voor consumentenelektronica, van prototypes en proefproducties tot massaproductie. De productiemogelijkheden omvatten SMT- en through-hole-assemblage, SPI, AOI, röntgeninspectie en elektrische en functionele testen. Voor compacte assemblages ondersteunt PCBasic ook componenten met een fijne pitch, zoals 01005/0201-behuizingen en BGA/QFN-componenten. Productiegegevens op basis van MES helpen de traceerbaarheid te waarborgen naarmate projecten naar grotere productieruns evolueren.

Conclusie

Een volledig werkend prototype betekent niet dat uw printplaat klaar is voor massaproductie. Om van dat prototype een stabiele printplaat voor consumentenelektronica te maken, zijn er nog een aantal controles nodig. U moet er ook voor zorgen dat het ontwerp correct kan worden geassembleerd en dat het proces kleine wijzigingen tijdens de productie kan beheersen. Het beste moment om een ​​productieprobleem te ontdekken is vóór de massaproductie.

Test daarom, voordat u een grote productie start, het productieproces achter uw ontwerp. Wanneer u klaar bent om op te schalen, kan PCBasic uw project ondersteunen, van DFM-beoordeling en prototypeassemblage tot inspectie, testen en serieproductie. Stuur uw Gerber-bestanden en stuklijst (BOM) op om uw wensen voor de assemblage van printplaten voor consumentenelektronica te bespreken.

Veelgestelde vragen

Vraag 1: Is een werkend PCB-prototype klaar voor productie?

Nee. Een werkend prototype is niet per se productieklaar totdat het productieproces ook grondig is gevalideerd vóór massaproductie.

Vraag 2: Waarom kan een PCB-prototype mislukken bij massaproductie?

Een PCB-prototype kan in massaproductie mislukken door kleine ontwerp- en procesproblemen. Deze problemen kunnen aanzienlijk groter worden wanneer duizenden printplaten worden geproduceerd.

Vraag 3: Hoe verbeter je de opbrengst van PCBA's voor consumentenelektronica?

Je kunt de opbrengst van de PCB-assemblage verhogen door goede ontwerpen te gebruiken, de soldeerpasta te controleren, onderdelen te controleren, printplaten te testen en procesproblemen vroegtijdig op te lossen.
