Wat is een BGA-chip?

Vanuit een productieperspectief gezien, een BGA-chip Een BGA is niet zomaar een IC met soldeerbolletjes. Het is een complete pakketstructuur bestaande uit de chip, het substraat, interne sporen, beschermend materiaal en de soldeerbolletjesarray. Elk onderdeel beïnvloedt de elektrische, thermische en mechanische prestaties van het component tijdens de BGA-assemblage.

Deze structuur maakt meer I/O-aansluitingen mogelijk op een kleinere ruimte, wat betekent dat er meer elektrische verbindingspunten op een kleine chip aanwezig zijn, waardoor er meer signalen tussen de chip en de printplaat kunnen worden verzonden. Dat is de reden. BGA-componenten Ze worden veelvuldig gebruikt in geavanceerde elektronische producten waar formaat, snelheid en betrouwbaarheid van belang zijn.

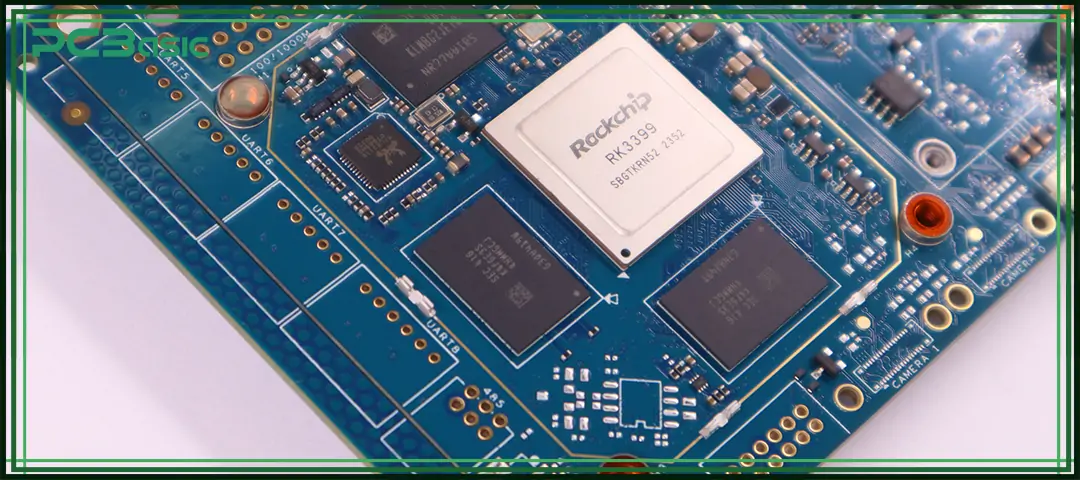

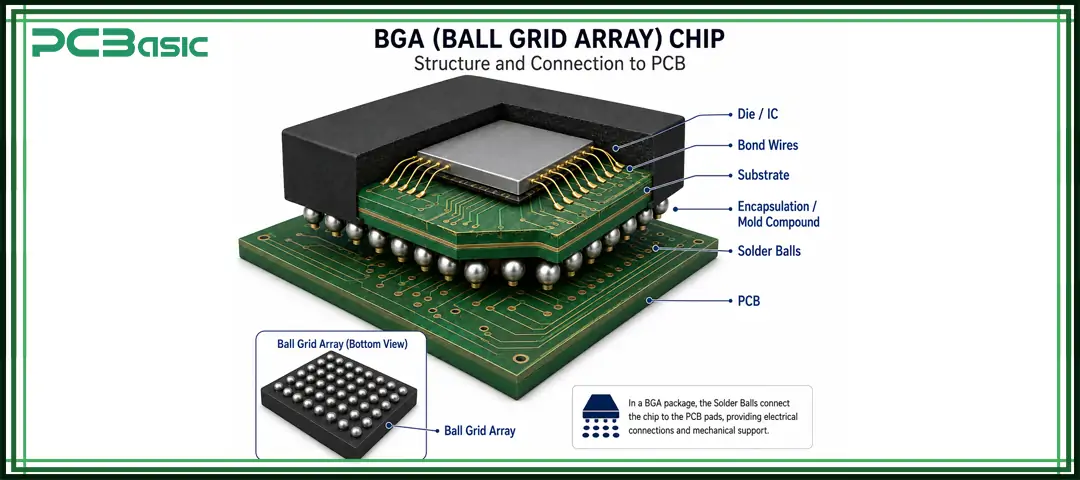

Een typische BGA-chip Dit omvat de IC-chip, het substraat, de soldeerbolletjes, de interne sporen en het beschermende verpakkingsmateriaal. De IC-chip voert de belangrijkste elektrische functie uit, terwijl het substraat signalen tussen de chip en de soldeerbolletjes geleidt. Tijdens BGA montageDe soldeerbolletjes worden uitgelijnd met de contactpunten op de printplaat en tijdens het reflow-solderen gesmolten om permanente elektrische en mechanische verbindingen te vormen.

In simpele termen:

A BGA-chip Het is een IC-behuizing die soldeerbolletjes gebruikt in plaats van externe aansluitingen om verbinding te maken met een printplaat.

Dit ontwerp maakt Ball Grid Array Verpakking die bijzonder geschikt is voor producten met een hoge dichtheid. BGA-elektronicawaaronder processoren, geheugenchips, communicatiemodules, embedded systemen en industriële besturingskaarten.

Hoe werkt een BGA-chip?

A BGA-chip Het werkt door elektrische signalen van de IC-chip naar de printplaat over te brengen via een raster van soldeerbolletjes. Deze soldeerbolletjes bevinden zich aan de onderkant van de printplaat. BGA-pakket.

Het gebruikelijke werkproces is als volgt:

IC-chip → verbindingsdraden of flip-chip-verbinding → substraatsporen → soldeerbolletjes → PCB-pads → circuitsporen op de printplaat.

Tijdens de Drooglegging in de jaren twintig van de twintigste eeuw boden verborgen deuren toegang tot geheime kroegen en ondergrondse clubs. BGA-solderen, de BGA-chip wordt op de PCB-pads geplaatst. De printplaat gaat vervolgens door een reflow-oven. Onder een gecontroleerd temperatuurprofiel smelten de soldeerbolletjes en vormen ze soldeerverbindingen tussen de pads. BGA-pakket en de printplaat.

Een voordeel van een Ball Grid Array Het ontwerp is zelfuitlijnend. Wanneer de soldeerbolletjes smelten, helpt de oppervlaktespanning ze naar elkaar toe te trekken. BGA-chip in de juiste positie. Dit betekent niet dat uitlijnen eenvoudig is, maar het verbetert wel de betrouwbaarheid van de plaatsing wanneer het SMT-proces goed gecontroleerd wordt.

A BGA-socket Kan ook worden gebruikt in bepaalde test-, ontwikkelings- of verwijderbare-module-toepassingen. In tegenstelling tot permanente BGA-solderen, een BGA-socket staat een toe BGA IC Het is mogelijk om het onderdeel in te voegen, te testen of te vervangen zonder het direct op de printplaat te solderen. Dit is flexibel. Bij de massaproductie van printplaten wordt het echter meestal niet gebruikt. BGA-componenten worden rechtstreeks op de printplaat gesoldeerd.

BGA-chip versus BGA-pakket

De voorwaarden BGA-chip en BGA-pakket Ze worden vaak samen gebruikt, maar ze zijn niet precies hetzelfde.

A BGA-chip Meestal verwijst dit naar het elektronische component zelf, vooral wanneer men het heeft over de IC die op een printplaat wordt gebruikt. BGA-pakket verwijst meer specifiek naar de verpakkingsstructuur die gebruikmaakt van een Ball Grid-matrix verbindingsmethode.

Bijvoorbeeld, wanneer een ingenieur zegt: "Dit bord gebruikt een..." BGA-chipAls ze zeggen "dit is een...", dan hebben ze het mogelijk over een processor, geheugen-IC of controller. Wanneer ze zeggen "dit is een...", dan bedoelen ze wellicht een processor, geheugen-IC of controller. BGA-pakketZe verwijzen daarbij meestal naar het fysieke verpakkingstype en de lay-out van de soldeerballen.

Bij de productie van printplaten zijn beide termen belangrijk:

BGA-chip richt zich op het onderdeel.

BGA-pakket richt zich op de pakketstructuur.

BGA montage richt zich op het monteren van het component op de printplaat.

BGA-solderen richt zich op het maken van betrouwbare soldeerverbindingen.

BGA IC wordt vaak gebruikt om te verwijzen naar de geïntegreerde schakeling in BGA-formaat.

Voor SEO en klantcommunicatie is het nuttig om beide te combineren. BGA-chip en BGA-pakketOmdat gebruikers beide termen kunnen gebruiken bij het zoeken naar technische informatie of ondersteuning bij de productie van printplaten (PCBA's).

Voordelen van BGA-chips

BGA-chips Ze worden veel gebruikt omdat ze veel beperkingen van traditionele loodhoudende verpakkingen oplossen.

Eerst een BGA-pakket Ondersteunt een hogere verbindingsdichtheid. Doordat de soldeerbolletjes zich onder het component bevinden, kan de behuizing meer verbindingen bevatten zonder dat de componentgrootte te veel toeneemt. Dit is belangrijk voor compacte behuizingen. BGA-elektronica en hoogwaardige PCB-ontwerpen.

Ten tweede, een BGA-chip Het heeft betere elektrische prestaties. Kortere verbindingspaden helpen de inductantie en het signaalverlies te verminderen. Voor snelle circuits kan dit de signaalintegriteit verbeteren en het ontwerp stabieler maken.

Ten derde, BGA-componenten Ze bieden doorgaans betere thermische prestaties. De soldeerbalstructuur en de behuizingsstructuur kunnen helpen bij de warmteoverdracht van de IC naar de printplaat. Bij toepassingen met hoog vermogen kunnen thermische via's, koperen vlakken en koelplaten ook worden gebruikt om de warmteafvoer te verbeteren.

Ten vierde, BGA-assemblage Dit kan de productiedichtheid verhogen. Er kunnen meer functies op een kleiner printplaatoppervlak worden geplaatst, wat handig is voor producten met beperkte ruimte.

Gemeenschappelijke voordelen zijn onder meer:

Hogere I/O-dichtheid

Kleinere printplaatafmetingen

Betere prestaties van hogesnelheidssignalen

Verbeterde warmteafvoer

Betere mechanische stabiliteit

Geschikt voor compacte en geavanceerde elektronica.

Verminderd risico op verbogen elektroden in vergelijking met QFP-type verpakkingen.

Deze voordelen brengen echter ook uitdagingen met zich mee op het gebied van productie. Omdat de soldeerverbindingen verborgen zitten onder de BGA-chipVisuele inspectie alleen is niet voldoende. Daarom is röntgeninspectie cruciaal voor een betrouwbare beoordeling. BGA-assemblage.

Hoe worden BGA-chips op printplaten gemonteerd?

BGA montage maakt deel uit van het SMT-assemblageproces. Het doel is om de componenten nauwkeurig te positioneren. BGA-chip op de printplaat en vormen betrouwbare soldeerverbindingen tussen de soldeerbolletjes en de contactpunten van de printplaat.

De typische BGA-assemblage proces omvat:

Soldeerpasta printen

SPI-inspectie

SMT-plaatsing

Reflow solderen

X-ray inspectie

Elektrische keuring of functionele keuring

Herwerk indien nodig

Tijdens het printen met soldeerpasta wordt de soldeerpasta via een stencil op de contactpunten van de printplaat aangebracht. BGA-componentenHet ontwerp van het sjabloon, de hoeveelheid pasta en de nauwkeurigheid van de pad zijn zeer belangrijk. Te veel pasta kan brugvorming veroorzaken, terwijl te weinig pasta kan leiden tot open of zwakke verbindingen.

Vervolgens wordt de BGA-chip wordt geplaatst door een pick-and-place machine. Nauwkeurige plaatsing is essentieel, vooral bij fijne pitch. FBGA of klein BGA-pakket ontwerpen. Hoewel gesmolten soldeer kan helpen bij zelfuitlijning, blijft het proces afhankelijk van de nauwkeurigheid van de apparatuur en een stabiele hantering van de printplaat.

Vervolgens gaat de PCBA de reflow-oven in. Tijdens BGA-solderenHet temperatuurprofiel moet zorgvuldig worden gecontroleerd. Bij onvoldoende verwarming kunnen soldeerverbindingen mogelijk niet volledig uitharden. Bij een te hoge temperatuur kan de BGA-chip, PCB, of in de buurt BGA-componenten kan beschadigd zijn.

Na het reflow-proces wordt röntgeninspectie gebruikt om verborgen soldeerverbindingen onder het materiaal te controleren. BGA-pakketDeze stap is met name belangrijk omdat veel BGA-defecten niet met een normale visuele inspectie kunnen worden opgespoord.

Veelvoorkomende BGA-assemblagefouten

Omdat een BGA-chip Doordat de soldeerverbindingen onder de behuizing verborgen zijn, kunnen defecten moeilijker te detecteren en te repareren zijn dan defecten aan componenten met draadjes.

Gemeen BGA-assemblage De gebreken omvatten:

1. Ontlasting

Luchtbellen of gasbellen in de soldeerverbindingen kunnen een rol spelen. Kleine luchtbellen kunnen, afhankelijk van de norm en toepassing, acceptabel zijn, maar overmatige luchtbellen kunnen de thermische en mechanische betrouwbaarheid verminderen.

2. Overbrugging

Brugvorming treedt op wanneer soldeer twee aangrenzende ballen of pads met elkaar verbindt. Dit kan kortsluiting en functionele storingen veroorzaken. Het kan worden veroorzaakt door te veel soldeerpasta, een slecht padontwerp, verkeerde uitlijning of een onjuist reflowprofiel.

3. Open gewrichten

Een open gewricht ontstaat wanneer de BGA-chip Maakt geen goede verbinding met de soldeerpad op de printplaat. Dit kan het gevolg zijn van onvoldoende soldeer, vervuiling van de soldeerpad, slechte vlakheid of kromtrekking.

4. Hoofd in het kussen defect

Dit defect treedt op wanneer de soldeerbol en de soldeerpasta elkaar raken maar niet volledig samensmelten tijdens het reflow-proces. Het kan leiden tot intermitterende storingen, die bijzonder gevaarlijk zijn omdat de printplaat de basistests kan doorstaan, maar later toch defect kan raken.

5. Verkeerde uitlijning

Indien de BGA-pakket Als de soldeerpunten niet nauwkeurig geplaatst zijn, kunnen sommige soldeerbolletjes mogelijk niet goed contact maken. Fijne pitch FBGA Verpakkingen zijn bijzonder gevoelig voor de nauwkeurigheid van de plaatsing.

6. Kromtrekken

Tijdens het reflowproces wordt de printplaat of BGA-chip Kan kromtrekken door thermische spanning. Kromtrekking kan leiden tot open verbindingen, zwakke soldeerverbindingen of defecten zoals een kop-in-kussenconstructie.

7. Ontbrekende of beschadigde soldeerbolletjes

sommige BGA-componenten Het is mogelijk dat er soldeerbolletjes ontbreken, geoxideerd zijn of beschadigd aankomen. Een goede inspectie bij binnenkomst en een correcte behandeling zijn belangrijk voordat de producten worden geleverd. BGA-assemblage.

Deze gebreken laten zien waarom BGA-solderen Het is niet zomaar een plaatsingsproces. Het vereist procesbeheersing, inspectieapparatuur en deskundige technische ondersteuning.

Waarom BGA-chips een röntgeninspectie vereisen

Röntgeninspectie is een van de belangrijkste kwaliteitscontrolestappen voor BGA-chipsOmdat de soldeerverbindingen zich onder de BGA-pakketOperators kunnen ze niet volledig visueel of met behulp van standaard AOI inspecteren.

Röntgeninspectie stelt technici in staat om verborgen soldeerverbindingen te zien en defecten zoals holtes, overbruggingen, ontbrekende soldeerballen, slechte bevochtiging en een abnormale soldeervorm te identificeren. Voor een hoge betrouwbaarheid BGA-elektronicaDeze inspectiestap kan het risico op storingen in het veld verkleinen.

AOI is nog steeds nuttig voor het controleren van zichtbare componenten, polariteit, markeringen en omliggende soldeerverbindingen. AOI kan echter de soldeerverbindingen die verborgen zitten onder een coating niet duidelijk in beeld brengen. BGA-chipDaarom is röntgenonderzoek meestal vereist voor een betrouwbare diagnose. BGA montage.

Voor complexe printplaten met meerdere componenten BGA-componentenDe inspectiestrategie moet vóór de productie worden gepland. De fabrikant moet de BGA-pakket type, balafstand, plaatdikte, componentdichtheid en testvereisten.

BGA-reballing versus BGA-assemblage

BGA montage BGA-reballing is verwant, maar niet hetzelfde.

BGA montage verwijst naar het monteren van een nieuwe BGA-chip or BGA IC op een printplaat tijdens de PCBA-productie. Dit is onderdeel van het normale SMT-productieproces.

BGA-reballing verwijst naar het verwijderen van oude soldeerbolletjes van een BGA-connector. BGA-chip en het vervangen ervan door nieuwe soldeerbolletjes. Dit wordt meestal gedaan tijdens reparatie, herwerking of componentherstel. Het vervangen van de soldeerbolletjes kan nodig zijn als een BGA-pakket Heeft beschadigde soldeerbolletjes, is slecht soldeerbaar of moet na verwijdering opnieuw worden gebruikt.

Bij de productie van nieuwe PCBA's is het doel om onnodige herwerkzaamheden te voorkomen door de productie te beheersen. BGA-solderen vanaf het begin. Herwerken kan nuttig zijn, maar brengt ook risico's met zich mee. Overmatige verhitting kan de printplaat en omliggende componenten beschadigen. BGA-componenten, pads, laminaat, of de BGA-chip zelf.

A BGA-socket kan worden gebruikt tijdens de ontwikkeling of het testen wanneer herhaaldelijk verwijderen nodig is. Maar voor eindproducten is directe verwijdering aan te raden. BGA montage is gebruikelijker omdat het een stabiele elektrische en mechanische verbinding biedt.
