패널 조립 요구 사항 | PCB 패널 최적화

적절한 패널링 방식은 PCB 제조 및 조립 과정에서 생산 정확도와 조립 효율성을 향상시킬 수 있습니다. 따라서 설계 단계에서 합리적인 PCB 패널링 계획을 채택할 것을 권장합니다. 우수한 PCB 패널링은 동일한 생산 배치에서 여러 회로 기판을 동시에 처리할 수 있습니다. 이는 수동 작업을 줄일 뿐만 아니라 SMT 및 THT 실장의 일관성을 향상시킵니다. PCBasic에서는 각 PCB 패널을 먼저 전문적인 자동화 및 제조 가능성 검증을 거칩니다.

권장 표준 PCB 패널 크기

권장되는 표준 PCB 패널 치수:

최소 패널 크기: 50 × 50 mm

최대 패널 크기: 330 × 530 mm

이 범위의 PCB 패널은 전자동 SMT 컨베이어, 고속 표면 실장 장비, AOI 및 정밀 패널링 기계와 완벽하게 호환됩니다. 또한, 조립 중 기계적 안정성을 유지하고 진동 및 뒤틀림을 방지합니다. 패널 설계는 고객께서 직접 제공해 드립니다. 적합한 PCB 패널 크기가 확실하지 않으시면 저희에게 문의해 주세요. 저희 엔지니어가 전문적인 서비스를 제공해 드립니다.

V-컷/V-그루브 패널 디자인

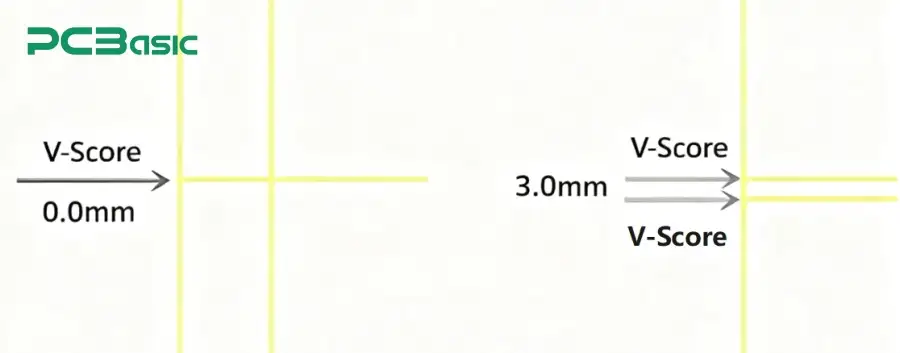

기판 분리에 V-스코어링/V-컷/V-그루브 공정을 사용할 경우, V자 노치는 조립 기판 전체를 가로지르며 중단이나 편차 없이 형성되어야 합니다. 회로 기판 간 간격은 0mm 또는 3mm로 설계할 수 있습니다.

0mm 간격은 고밀도 소형 복합 기판에 적합합니다. 3mm 간격은 기계적 강도를 높이고 기판 분리 공정 중 응력 위험을 줄일 수 있습니다. 구체적인 선택은 조립 방식과 회로 기판 분리 공정의 요구 사항에 따라 달라집니다.

조립 보드에 크기나 모양이 다른 여러 개의 회로 보드가 포함되어 있는 경우 PCBasic에서는 V 커팅 대신 탭 라우팅을 사용할 것을 권장합니다.

탭 라우팅 패널 디자인

탭 라우팅 패널링 방식의 경우, 브레이크아웃(스탬프 구멍) 유무와 관계없이 적절한 피치와 탭 구조가 매우 중요합니다. 이 패널링 방식을 사용할 때 패널 간 거리는 1.6mm여야 합니다. 이렇게 하면 밀링 커터를 위한 충분한 공간이 확보될 뿐만 아니라 패널링의 전반적인 기계적 지지 강도도 확보됩니다.

① 구멍이 뚫린 탭 경로(스탬프 구멍)

돌파구 직경: ≥ 0.45mm(일반적으로 0.55-0.6 mm)

기공 간격: ≥ 0.35 mm

적절한 보드 분리 강도를 확보하기 위해 일반적으로 5~6개의 슬롯을 설계해야 합니다. 이러한 유형의 패널 조립 설계는 현재 가장 일반적인 패널 조립 방식 중 하나입니다.

② 탭이 있는 탭 경로(구멍 없음)

편심폭: ≥ 2.0 mm

솔리드 탭 라우팅은 각 서브보드를 솔리드 탭을 통해 연결하여 전반적인 강도를 높입니다.

결합된 V-컷 그리고 탭 라우팅 패널

일부 디자인에서는 V컷 스코어링과 탭 라우팅을 동시에 사용할 수 있습니다. 이 경우 다음 사항에 유의해야 합니다.

V자 모양의 영역에서 플레이트 사이의 간격은 3mm이어야 합니다.

쥐줄기 패널 영역의 보드 간 간격은 1.6mm여야 합니다.

에지 레일 및 툴링 요구 사항

참고 : 대부분의 자동 납땜(SMT) 및 조립 라인에서는 컨베이어 벨트의 운반과 고정 장치의 위치 지정을 용이하게 하기 위해 엣지 레일을 설치해야 합니다. A 5-각 면에 10mm의 테두리를 추가해야 합니다.

기준 표시, 툴링 구멍, 바코드 또는 로고는 가장자리 레일에 부착해야 합니다. 보드 분리 후 테두리를 쉽게 제거할 수 있습니다.

기준 마크 및 장착 구멍

기준 마크

PCB 조립 시에는 기준 마크가 필요합니다. 각 PCB 기판에 최소 세 개의 기준 마크를 설정해야 합니다. 기준 마크 직경은 1.0mm, 솔더 마스크 개구부 직경은 1.7mm를 권장합니다.

기준 마크는 패널 테두리의 중앙 영역에 배치해야 합니다. 이렇게 하면 SMT 조립 기계의 시각 시스템이 인식하고 자동으로 정렬하는 데 더 편리합니다. 아래 그림과 같이,

장착 구멍

기준점 외에도 각 패널에는 고정 장치 설치, 컨베이어 트랙 위치 지정, 테스트 고정 장치 정렬을 위한 4개의 위치 지정 구멍이 설계되어야 합니다. 구멍의 직경은 다음 그림을 참조하십시오.

여기에서 PCB 패널 조립에 대해 자세히 알아보세요.
