산업 자동화를 위한 EMS 파트너 선정 방법: PCB 조립부터 박스 조립 통합까지

차례

산업 자동화 프로젝트를 위해 PCB 제작 업체를 찾고 있다면, 초기에 실제로 필요한 것은 무엇일까요? 처음에는 완제품을 요청하기보다는 제어 PCB 제작, BOM(자재 명세서) 확보, 시범 생산과 같은 간단한 요청부터 시작하는 것이 좋을 수 있습니다. 하지만 프로젝트가 확장됨에 따라, 기판을 기계 모듈이나 케이스에 맞춰야 하고, 케이블 배선도 깔끔하게 해야 하며, 펌웨어를 설치해야 하는 등 필요한 작업이 늘어납니다.

위험이 시작되는 지점이 바로 여기입니다. 제조업체가 PCB 조립에 대한 견적만 제시할 경우, 앞서 언급한 후속 단계 요구사항들이 쉽게 간과될 수 있습니다. PCB기본중국 PCBA 제조업체인 는 자사의 서비스 범위를 PCB 제작, 부품 조달 등을 포함하는 전체 공급망으로 설명합니다. PCB 어셈블리기능 테스트 및 박스 조립까지 포함하는 이 과정은 산업 자동화 프로젝트에서 반복 가능한 제조 경로와 같습니다. PCBA는 완제품에 내장되어 안정적으로 작동할 때 비로소 진정한 가치를 지니기 때문입니다. 거의 이렇게 말할 수 있습니다. 산업 자동화에는 기본적인 PCB 조립 이상의 것이 필요합니다.

다음 글에서는 산업 자동화 프로젝트에 적합한 전자 제조 서비스(EMS) 파트너를 선정하는 방법을 알아보겠습니다.

산업 자동화에 기본적인 PCB 조립 이상의 것이 필요한 이유는 무엇일까요?

산업 자동화 전자 분야에서는 많은 장치가 장기간 작동해야 합니다. 이러한 제품에 사용되는 PCB 어셈블리는 컨트롤러, 드라이브, 센서, 통신 모듈, 전력 장비, HMI 패널, 기계 모듈 또는 장비 내부에 설치될 수 있습니다. 구매자는 장기간의 열, 기계 진동, 반복적인 커넥터 연결 및 분리, 현장 유지 보수, 그리고 재주문 시 품질 관리의 영향을 고려해야 합니다. 고객과 엔지니어의 실제 경험을 통해 얻은 교훈에 따르면, 커넥터 위치 불량, 케이블 배선의 어려움, 유지 보수 시 부품 제거의 어려움과 같은 문제는 보드 납땜 및 설치 후에 발생할 가능성이 높습니다.

위험은 인수인계 과정에 있다

기본 PCB 어셈블리 견적은 대개 작업의 중간 단계, 즉 솔더 페이스트 도포, 위치 선정, 리플로우 및 검사에 초점을 맞춥니다. 산업 자동화 PCB 조립 보다 광범위한 검토가 필요합니다:

• 자재명세서(BOM)는 현실적이어야 합니다.

• 핵심 부품에는 조달 계획이 필요합니다.

• 테스트 포인트는 인클로저에 의해 가려지지 않아야 합니다.

• 보드를 설치한 후 케이블과 커넥터를 위한 충분한 공간이 필요합니다.

인수인계가 많을수록 세부 사항이 누락되기 쉽습니다. 특히 제조, 구매, 표면처리(SMT), 테스트 및 박스 조립이 각각 다른 공급업체에서 이루어지는 경우 더욱 그렇습니다. 이를 방지하려면 주문을 발주하기 전에 최소한 두 가지 실질적인 질문을 하십시오.

• 응급의료팀은 지원서를 어떻게 검토하나요?

• 시제품에서 양산품으로의 변경 사항은 어떻게 기록됩니까?

제품 수명 주기 전반에 걸쳐 개정 관리가 중요합니다.

자동화 제품은 생산 수명 주기가 긴 경우가 많습니다. 이 기간 동안 커넥터 교체, 보드 개정 또는 펌웨어 관련 테스트 업데이트와 같은 변경 사항이 다음 생산 배치에 영향을 미칠 수 있습니다. 이러한 변경 사항은 이메일이나 임시 메모로만 처리해서는 안 됩니다. 명확한 기록을 남겨두면 나중에 문제를 추적하거나 책임 소재를 명확히 하는 데 드는 시간을 절약할 수 있습니다.

이러한 상황에서 추적성은 개정 관리를 지원합니다. 실제로 MES 기록, IQC 검사, 초도품 검사 및 생산 추적을 통해 자재 로트, 공정 단계, 검사 결과 및 개정 이력을 특정 배치와 연결할 수 있습니다. 이를 통해 다음과 같은 사항을 더 쉽게 확인할 수 있습니다.

• 어떤 버전으로 빌드되었는지;

• 어떤 부품이 사용되었습니까?

• 다음 주문에서도 동일한 제품을 정확하게 재주문할 수 있는지 여부.

이러한 기록은 문제 조사 및 책임 소재 규명에 필요한 추가 시간을 줄여줍니다.

PCB 조립 서비스 구매자는 무엇을 확인해야 할까요?

PCB 조립 파트너를 선택할 때 처음에는 보드당 가격이나 장비 목록을 비교할 수 있습니다. 하지만 실제로 구매하는 것은 공정 제어와 잠재적 위험 회피라는 점을 기억해야 합니다. 고려해야 할 세부 사항은 항상 존재합니다. 아래 표를 통해 제품 위험과 PCB 조립 공급업체 선정 전 확인해야 할 사항들을 빠르게 파악할 수 있습니다.

표 1. PCB 조립 서비스에서의 제품 위험 및 점검 사항

부품 조달은 자재명세서(BOM)에 맞춰야 합니다.

많은 산업 프로젝트에서 BOM(자재명세서)은 첫 번째 보드를 조립하기 전에 일정을 결정짓는 중요한 요소입니다. 따라서 BOM에 명시된 부품들을 꼼꼼히 검토해야 합니다. IC, 릴레이, 커넥터, 센서 등 단 하나의 부품이라도 수급에 어려움이 있다면 전체 주문 일정을 지연시킬 수 있습니다. EMS(전자제품 제조 및 판매) 파트너가 가능한 한 빨리 BOM을 검토하고, 부품이 제조사, 공인 유통업체 또는 기존 재고 중 어디에서 공급되는지 명확히 할 수 있도록 해야 합니다.

특히 대체 부품이 있거나 부품을 교체할 수 없는 경우에는 배송을 확정하기 전에 구매 결정 사항을 모두 기록해 두는 것이 중요합니다. PCBA 제조에서 이러한 점을 명심하십시오. 부품 소싱 이는 가장 먼저 내려야 할 품질 관련 결정 중 하나입니다.

테스트는 적용 분야와 일치해야 합니다.

SMT PCB 어셈블리 검사에는 SPI, AOI, X선 검사, 초도품 검사(FAI) 등이 포함될 수 있습니다. 조립 후 PCBA 전기 테스트에는 플라잉 프로브 테스트 및 기능 테스트가 추가될 수 있습니다. 예를 들어, 여러 포트를 가진 컨트롤러는 인터페이스 검사가 필요할 수 있으며, 전원 관련 보드는 납땜 접합부, 열 발생 영역 및 안전 전원 공급 테스트에 대한 면밀한 검토가 필요할 수 있습니다.

공급업체에 각 검사 단계가 무엇을 확인하기 위한 것인지 문의하십시오. 각 검사 또는 테스트 단계는 서로 다른 목적을 가지고 있습니다.

• SPI는 결함이 하류 공정으로 이동하기 전에 솔더 페이스트를 검사합니다.

• AOI는 육안으로 확인할 수 있는 조립상의 문제를 포착합니다.

• X선 검사는 숨겨진 납땜 접합부를 확인하는 데 도움이 됩니다.

• 플라잉 프로브 테스트는 전기적 연결성을 확인하는 반면, PCB 기능 테스트 PCBA가 의도한 대로 작동하는지 확인합니다.

한 가지 명심해야 할 점은 테스트 목록이 길다는 것이 중요한 것이 아니라, 그 결과가 실제 운영 기록과 일치하는지 여부라는 것입니다.

PCBA 제조는 박스 조립 통합과 어떻게 연관됩니까?

박스 조립을 통해 PCBA가 최종 제품 내부에 실제로 장착되어 작동할 수 있는지 여부를 확인할 수 있습니다. 보드 자체는 조립 단계에서는 문제가 없어 보일 수 있지만, 테스트 포인트 막힘, 케이블 배선 협소, 커넥터 접근성 불량 등의 문제가 설치 후에 발생할 수 있습니다.

이러한 이유로 구매자들은 미리 계획을 세워야 합니다. 즉, 최종 조립 요구 사항 확인 최종 테스트 계획 빌드가 시작되기 전에.

제조 가능성을 고려한 설계 (DFM) 검토에는 최종 조립 과정이 포함되어야 합니다.

전체 턴키 PCB 조립 DFM(설계 제조성 검토)은 거버 파일뿐 아니라 최종 제품까지 포함하여 검토할 때 가장 효과적입니다. PCB 레이아웃, 부품 배치, 커넥터 접근성, 테스트 포인트, 인클로저 적합성, 서비스 요구 사항 등을 모두 살펴봐야 합니다. 산업용 인클로저의 경우, 커넥터가 벽에 몇 밀리미터만 더 가깝게 배치되어도 조립 과정에서 반복적인 문제가 발생할 수 있습니다.

DFM 검토를 유용하게 하려면 공급업체는 보드 파일 이상의 정보를 확인해야 합니다. 보드는 어디에 설치될까요? PCBA 후 어떤 케이블이 추가될까요? 디스플레이, 키패드, 센서 모듈 또는 전원 입력이 있을까요? 제품에 펌웨어 로딩, 시리얼 번호 라벨, 액세서리 또는 특수 포장이 필요할까요? 이러한 질문에 대한 답변을 통해 공급업체는 DFM 검토의 적합성을 판단할 수 있습니다. 박스 빌드 조립 서비스 단순 조립 작업이거나 통제된 최종 생산 단계입니다.

빌드 전 최종 테스트 계획

최종 기능 테스트는 인클로저 설계가 확정되기 전에 계획되어야 합니다. 고정 장치가 커넥터, 패드 또는 프로그래밍 포트에 접근해야 하는 경우, 기계 설계 시 테스트를 위한 공간을 확보해야 합니다. 설치 후 전원 공급 테스트를 위해 EMS 파트너는 안전 조건을 정의하고 해당 배치에 대한 합격 또는 불합격 결과를 기록해야 합니다.

요컨대, 유용한 최종 테스트는 모든 현장 조건을 그대로 복제하는 것이 아닙니다. 출하 전에 중요한 기능, 즉 입력 및 출력 응답, 통신 동작, 전원 켜짐 상태, 펌웨어 버전, 그리고 필요한 경우 기본 부하 시뮬레이션을 확인해야 합니다. 불량품은 분리하여 수리하고 기록하여 동일한 결함이 반복되지 않도록 해야 합니다.

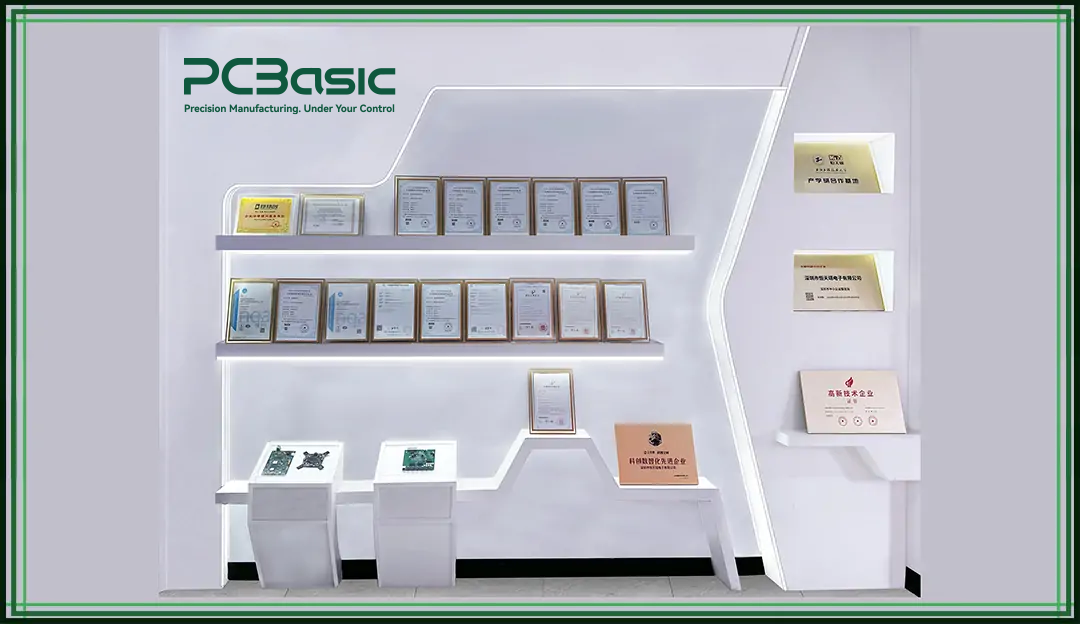

어떤 인증 및 품질 시스템이 중요한가요?

인증은 기준점을 보여줍니다

인증서는 프로젝트 검토를 대체할 수는 없지만, 공급업체가 통제된 제조 공정을 준수하는지 여부를 보여줄 수 있습니다.

산업 자동화 프로젝트 구매자는 다음과 같은 품질 시스템 및 인증 경험을 검토할 수 있습니다.

표 2. EMS 파트너 선정 시 고려사항 (품질 시스템 및 인증)

추적성은 설명하기 쉬워야 합니다.

공급업체가 추적 시스템을 보유하고 있다고 말하면, 일상적인 생산 과정에서 추적이 어떻게 이루어지는지 문의하십시오.

• 팀에서 부품 로트를 추적할 수 있습니까?

• 초도품 검사 기록과 생산 배치를 연결할 수 있습니까?

• 어느 검사소에서 결함을 발견했는지 보여줄 수 있습니까?

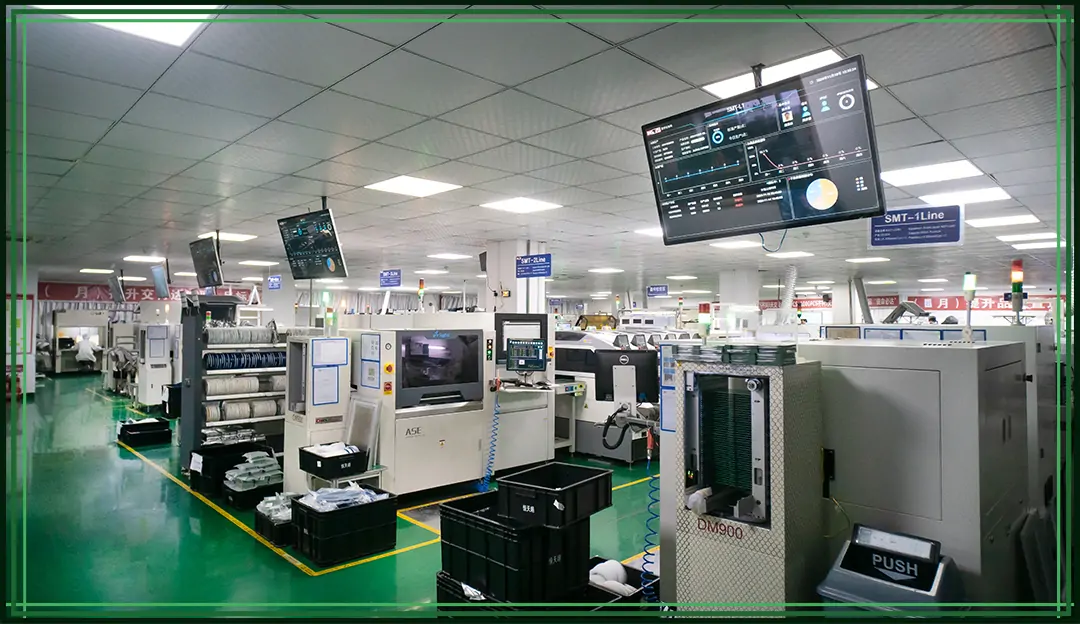

PCBasic은 자체 개발한 MES, IQC 검사, 초도품 검사, 생산 추적 및 디지털 관리 시스템을 기반으로 추적성 관리를 수행하기 때문에 이러한 질문에 답할 수 있습니다. 이러한 기록은 부품, 검사 결과, 공정 단계 및 배치 정보를 연결하는 데 도움이 됩니다. 중요한 것은 시스템 이름을 아는 것이 아니라, 해당 시스템이 생산 과정에서 실제로 무슨 일이 일어났는지 보여줄 수 있는지 여부입니다.

구매자는 발주 전에 EMS 파트너를 어떻게 비교해야 할까요?

산업 자동화 프로젝트를 위한 EMS 파트너 선정 시 견적서만으로는 충분하지 않습니다. 구매자는 가격, 최소 주문 수량(MOQ), 납기 외에도 고려해야 할 사항이 많습니다. 신뢰할 수 있고 가치 있는 공급업체는 설계 및 조립상의 위험을 조기에 파악하고, 주문 지연을 방지하기 위해 자재 명세서(BOM) 및 소싱 문제를 처리하며, 샘플 제작에서 양산으로 전환되는 과정 전반에 걸쳐 검사, 개정 관리, 원활한 소통을 유지해야 합니다. 다음은 구매자가 공급 파트너십을 선택할 때 취할 수 있는 두 가지 조치입니다.

프로젝트 기반 학습을 활용하세요 견적 요청서 (RFQ)

유용한 견적 요청서(RFQ)에는 거버 파일, BOM, 조립 도면, 테스트 요구 사항, 가능한 경우 인클로저 정보, 예상 생산량 및 규정 준수 요구 사항이 포함됩니다. 구매자가 PCB 조립만 요청하는 경우 견적에는 보드 제작 비용만 포함될 수 있습니다. 구매자가 최종 자동화 장치에 대해 자세히 설명하면 공급업체는 PCB 조립 서비스, PCBA 제조 및 박스 조립 서비스를 통합하여 보다 명확한 계획을 제시할 수 있습니다.

실제 견적 요청(RFQ) 과정에서 구매자는 종종 거버 파일, 자재 명세서(BOM), 인클로저 도면, 그리고 간략한 테스트 노트를 별도로 보냅니다. 유능한 EMS 팀은 이러한 파일들을 하나의 제작 체크리스트로 통합한 후 견적을 제시합니다.

초기 적응 기간 동안의 소통에 대해 문의하세요.

생산 시작 전에 공급업체가 BOM 위험, 초도품 결과, 검사 결과, 불량품 처리 및 일정 변경 사항을 어떻게 보고하는지 문의하십시오. 관련 파일이 준비되면 PCBasic을 통해 공유하십시오. 문의하기 산업 자동화 프로젝트에서 의사소통은 품질 관리의 핵심 요소입니다. 샘플 제작부터 배치 생산까지 전 과정에 걸쳐 엔지니어링, 구매, 생산 부서 간의 조율을 유지하는 데 중요한 역할을 합니다.

맺음말

산업 자동화를 위한 EMS 파트너 선정은 주로 업무 인수인계를 관리하는 데 달려 있습니다. PCB 제작, 부품 조달 등이 여기에 포함됩니다. PCB 어셈블리기능 테스트 및 박스 조립은 모두 완제품에 영향을 미칩니다. 이러한 단계를 추적성, IQC, 초도품 관리, 검사 장비 및 적절한 인증과 연결하는 파트너는 구매자에게 시제품부터 반복 생산까지 더 나은 가시성을 제공합니다.

자주 묻는 질문

Q1: PCB 조립과 박스 조립의 차이점은 무엇인가요?

A1: PCB 조립(PCBA라고도 함)은 인쇄 회로 기판에 부품을 표면 실장하거나 IC를 인쇄 회로 기판에 연결하는 공정입니다. 박스 조립은 케이스, 케이블, 라벨, 펌웨어 로딩, 최종 기능 테스트, 액세서리 및 포장 등을 포함하여 프로젝트에 더욱 완성도 높은 제품이 필요할 때 진행됩니다. 박스 조립은 PCB 조립보다 더 포괄적인 개념입니다.

질문 2: 산업 자동화에서 추적성이 중요한 이유는 무엇입니까? PCB 조립?

A2: 추적성은 구성 요소, 공정 단계, 검사 결과 및 배치 기록을 연결합니다. 이를 통해 구매자는 결함을 검토하고, 개정을 관리하며, 반복 생산 과정에서 이전 버전과 새 버전이 혼합되는 것을 방지할 수 있습니다.

Q3: 구매자는 어떤 테스트를 요구해야 할까요? PCBA 제조?

A3: 일반적인 검사에는 SPI, AOI, 숨겨진 솔더 접합부를 확인하기 위한 X선 검사, 플라잉 프로브 검사, 초도품 검사 및 기능 검사가 포함됩니다. 참고: 최종 테스트 계획은 보드 설계 및 적용 위험에 맞춰야 합니다.
