Les circuits imprimés sont composés de différentes couches, allant de 2 à 16 couches. Chaque projet de circuit imprimé ayant des exigences différentes, les couches peuvent varier.
Dans cet article, nous nous concentrerons sur le processus de fabrication des circuits imprimés 6 couches. Nous expliquerons ce qu'est un circuit imprimé 6 couches, la meilleure technique de conception 6 couches et le logiciel à utiliser. Nous expliquerons également ce qu'est un empilement de circuits imprimés 6 couches, lequel est recommandé et pourquoi. Enfin, nous aborderons les matériaux, le coût et l'intérêt d'une fabrication rapide.
PCB fournisseur.
Qu'est-ce qu'une carte PCB à 6 couches ?
Un circuit imprimé à 6 couches, comme son nom l'indique, est un circuit imprimé composé de 6 couches. L'empilement typique d'un circuit imprimé à 6 couches comprend généralement des plans internes, des couches de signal et des couches d'alimentation/de masse. Cela peut paraître compliqué, mais c'est souvent nécessaire car certains systèmes complexes nécessitent des conceptions de circuits imprimés avancées.
Les 6 couches d'un circuit imprimé sont déterminées en fonction de l'application. Certaines applications nécessitent des composants multicouches, tandis que d'autres présentent des contraintes d'espace. Ce type de limitation empêche l'utilisation d'une conception à 2 ou 4 couches ; 6 couches, en revanche, résout ce problème. L'empilement de circuits imprimés à 6 couches offre également une excellente transmission du signal.
Différentes raisons peuvent inciter une entreprise ou un ingénieur à utiliser un circuit imprimé à 6 couches. Selon la raison, différentes techniques et empilements doivent être utilisés lors du processus de conception.
L'importance d'un 6-Layer
Chaque projet a des exigences différentes. Un circuit imprimé à 6 couches est considéré comme complexe, nécessitant un empilement complexe de matériaux.
Choisir un mauvais empilement peut nuire au bon fonctionnement de la carte. Parmi les problèmes possibles, on peut citer une mauvaise sortie du signal, des interférences et l'inefficacité de certaines fonctionnalités de conception. En raison de sa complexité, il peut être difficile de déboguer correctement un circuit imprimé à 6 couches. Il est donc important d'effectuer tous les tests en simulation CAO afin d'éviter les problèmes inattendus lors de la fabrication.
Applications des PCB à 6 couches
En raison de leur équilibre entre performances et coût, les circuits imprimés à 6 couches sont largement utilisés dans :
• Électronique automobile – Unités de contrôle moteur (ECU), systèmes ADAS
• Télécommunications – Routeurs, commutateurs et stations de base
• Dispositifs médicaux – Systèmes d’imagerie, équipements de surveillance des patients
• Automatisation industrielle – Contrôleurs de moteurs, automates programmables
• Électronique grand public – Appareils domestiques intelligents, systèmes audio haut de gamme

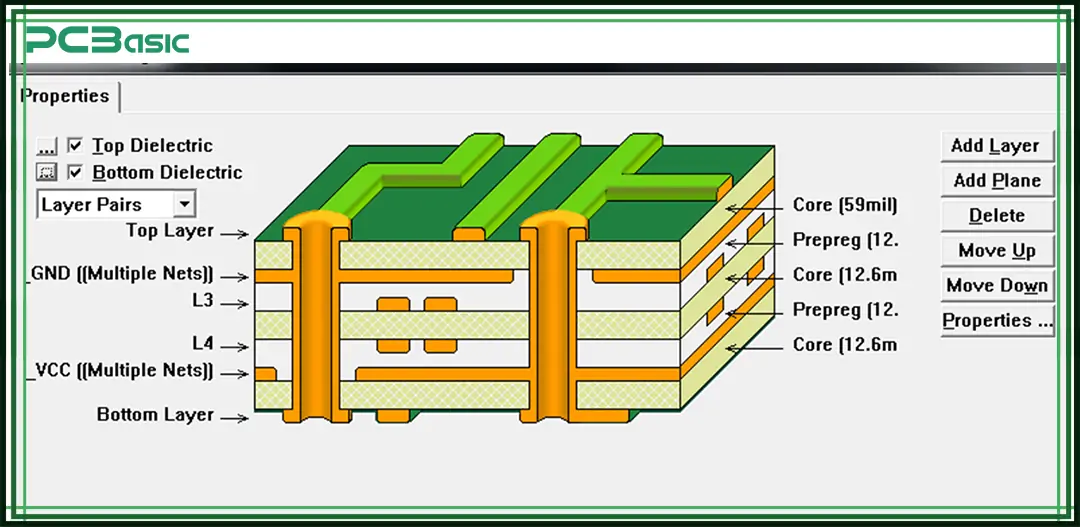

Empilement standard et typique de circuits imprimés à 6 couches
L'empilement standard de circuits imprimés à 6 couches comprend généralement les couches suivantes (pas dans le même ordre particulier) :
1. Couche du plan de masse.
2. Une seule couche intérieure.
3. Deuxième couche intérieure simple.
4. Un avion électrique.
5. Une couche de signal supérieure.
6. Une couche de signal inférieure.
Bien qu'il s'agisse de l'empilement standard et le plus courant des circuits imprimés à 6 couches, de nombreux autres empilements existent pour de multiples raisons. Le standard et le plus courant ne sont pas forcément les meilleurs. Ce type de décision varie selon l'application et l'utilisation du circuit imprimé à 6 couches.

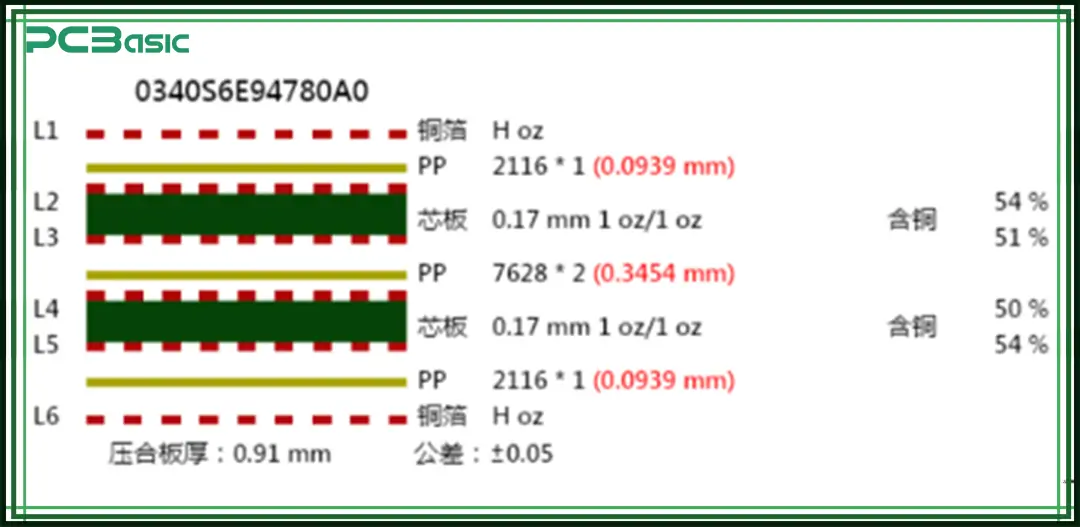

Quel est le meilleur empilement de circuits imprimés à 6 couches ?
Les différentes conceptions de circuits imprimés nécessitent des configurations d'empilement différentes. Il est important de choisir des empilements performants, assurant un blindage au-dessus des couches de signal. Ce blindage assurera une bonne transmission du signal et préviendra d'éventuels défauts dans le produit final. Envisager l'empilement de circuits imprimés à 6 couches avant la fabrication permet de gagner du temps et de réduire les coûts.
La configuration la plus utilisée par les ingénieurs sera la suivante :
1. Une couche de signal supérieure.
2. Une couche de plan de masse.
3. Une couche de signal interne.
4. Une deuxième couche de signal interne.
5. Une seule couche de plan d'alimentation.
6. Une couche de signal inférieure.
Ces six couches assurent une bonne transmission du signal et un blindage optimal des couches de signal. De plus, ces couches de protection supplémentaires permettent d'éviter les pannes inattendues.
L'ordre ci-dessus n'est pas parfait et il convient de noter la capacité réduite due à la séparation des couches d'alimentation et de masse. C'est pourquoi il existe un autre type d'empilement de circuits imprimés à 6 couches, peu connu, à prendre en compte :
1. Une seule couche de signal supérieure.
2. Une couche de plan de masse.
3. Une couche de signal interne.
4. Une couche de plan d'alimentation.
5. Une seule couche de plan de masse.
6. Une couche de signal inférieure.
Nous avons rapproché les couches de masse et d'alimentation, dans un ordre qui optimise la capacité du circuit. Cette méthode était auparavant considérée comme l'une des meilleures pratiques d'empilement de circuits imprimés à 6 couches. Cependant, il est important de noter que chaque application peut avoir des exigences différentes. Le choix de la couche à utiliser doit être soigneusement étudié.
Plusieurs logiciels de CAO peuvent être utilisés pour concevoir un PCB à 6 couches, les logiciels les plus populaires étant Altium Designer et Eagle, que les clients signalent souvent comme étant très utiles et faciles à utiliser.
La plupart des ingénieurs expérimentés sont capables de concevoir un circuit imprimé à 6 couches, même si le résultat final varie. Ils sélectionneront soigneusement l'empilement de 6 couches pour garantir une compatibilité et une transmission du signal optimales. Des connaissances générales sur la conception d'un circuit imprimé à 6 couches sont disponibles en ligne. Cependant, une bonne conception ne peut être obtenue qu'avec de l'expérience et des années de pratique.
Chez PCBaSic, nous cumulons plus de 15 ans d'expérience dans la conception avancée de circuits imprimés de 2 à 16 couches. Notre expertise s'étend à des domaines tels que l'aérospatiale, le médical, le grand public et les applications de circuits imprimés industriels.
Que votre projet soit au stade du prototype ou de la production en série, nous vous apportons notre expertise et nos conseils pour votre conception. Un empilement de circuits imprimés à 6 couches bien conçu garantit cohérence et compatibilité, et évite les erreurs coûteuses et gênantes.
Nous avons appris ces erreurs au fil des années en servant des milliers de clients afin que vous n'ayez pas à les répéter.
Fabrication rapide de circuits imprimés à 6 couches
La fabrication de circuits imprimés à 6 couches peut paraître simple, mais le processus est complexe ; choisir les 6 couches inadaptées dans une usine de fabrication de circuits imprimés peut s'avérer très coûteux. Lors de l'étape de conception et du placement des composants, il est crucial de garantir le bon fonctionnement du circuit imprimé et la transmission adéquate du signal sur l'ensemble des composants prévus.
C'est pourquoi un service de fabrication rapide de circuits imprimés 6 couches offre une solution tout-en-un, de la production du PCB à celle du PCBA, garantissant le bon déroulement de la chaîne d'approvisionnement et des étapes de production. Grâce à la fabrication rapide de circuits imprimés 6 couches, nous garantissons le bon fonctionnement de la carte. Une fois produite, la carte est livrée à l'usine de PCBA et son bon état est vérifié. Ce type de processus élimine également les risques et la nécessité de gérer plusieurs fournisseurs, entrepôts et services de traitement des commandes. Si vous êtes inquiet pour votre Délai d'exécution rapide des PCB problème, n'hésitez pas à contacter PCBasic !
Matériaux pour la fabrication de circuits imprimés à 6 couches
Un circuit imprimé à 6 couches comprend six couches : des plans et des couches internes, une couche pour l'alimentation et la masse, et deux couches externes. Ce type d'empilement assure une bonne transmission du signal dans un système complexe.
Les PCB sont fabriqués à partir de matériaux non conducteurs, et des couches de cuivre sont présentes à l'intérieur et à l'extérieur des circuits imprimés à 6 couches. Le cuivre, matériau conducteur d'un PCB, est un élément important de sa fabrication. Le cuivre est un matériau hautement conducteur qui permet la transmission des signaux et de l'électricité au sein des circuits imprimés.
Selon la densité de la carte, les couches de cuivre peuvent aller d'une ou deux couches à 50 couches, voire plus. Contrairement aux PCBA, la production du circuit imprimé seul élimine les problèmes liés aux matériaux, car ceux-ci sont fournis et fabriqués par l'usine elle-même.
Prix du prototype de PCB à 6 couches
Le prix d'un prototype de circuit imprimé 6 couches peut varier, principalement en fonction de la quantité de matériaux. Lors de la phase de prototypage, une solution économique consiste à produire 5 à 10 cartes à la fois. En raison de défauts de conception ou parce que la carte n'a pas été testée, commander une grande quantité peut s'avérer inutile.
En raison de la faible quantité, le prix d'un prototype de circuit imprimé 6 couches est élevé. Nous recommandons généralement de commander 10 cartes au lieu de 5, en raison du prix et des échantillons supplémentaires éventuellement nécessaires lors de la phase de prototypage. Le prix varie en fonction de la taille et de la complexité du circuit imprimé, ainsi que d'autres variables à déterminer lors de la soumission en fabrication.
PCB à 6 couches associé
Un circuit imprimé à 6 couches n'est pas le seul choix. Les circuits imprimés peuvent comporter de 2 à 16 couches, voire plus, selon la conception et l'application. Le plus souvent, un circuit imprimé à 4 couches est envisagé pour les applications complexes. Bien que les conceptions soient assez similaires, le circuit imprimé à 6 couches est plus avancé. Il est souvent utilisé pour les applications nécessitant plusieurs plans avec une bonne conductivité du signal.
Services de fabrication à 6 couches
Après la fabrication des PCB 6 couches, il convient de se pencher sur l'usine de fabrication et l'usine de fabrication de PCBA. L'usine de production de PCBA doit garantir la production de PCB 6 couches de qualité. La plupart des usines chinoises de PCBA sont capables de le faire, même si certaines peuvent produire des PCB de mauvaise qualité. Notez que certaines usines de fabrication et de PCBA ne prennent généralement pas en charge la conception 6 couches en raison de leur complexité ou du manque d'équipement.
Chez PCBasic, nous proposons un service complet de conception de circuits imprimés et de cartes de circuit imprimé (PCB) pour répondre aux besoins de conception de circuits imprimés à six couches. Notre usine de PCBA, leader en Chine, dessert des milliers de clients chaque année, avec plus de 6 ans d'expérience.
