La connexion des circuits imprimés est l'un des aspects les plus cruciaux de l'ingénierie électrique et électronique. Ils permettent de connecter de petites sections d'un circuit imprimé. Les connecteurs pour circuits imprimés garantissent une bonne articulation entre l'alimentation et les transferts de signaux ou de données.
Les ingénieurs et les concepteurs doivent se familiariser avec les différents types de connecteurs pour circuits imprimés. Ces connecteurs sont utiles au fonctionnement et aux performances de la quasi-totalité des appareils électroniques.
Concentrons-nous maintenant sur les caractéristiques des connecteurs utilisés dans les PCB, ainsi que sur leurs types.

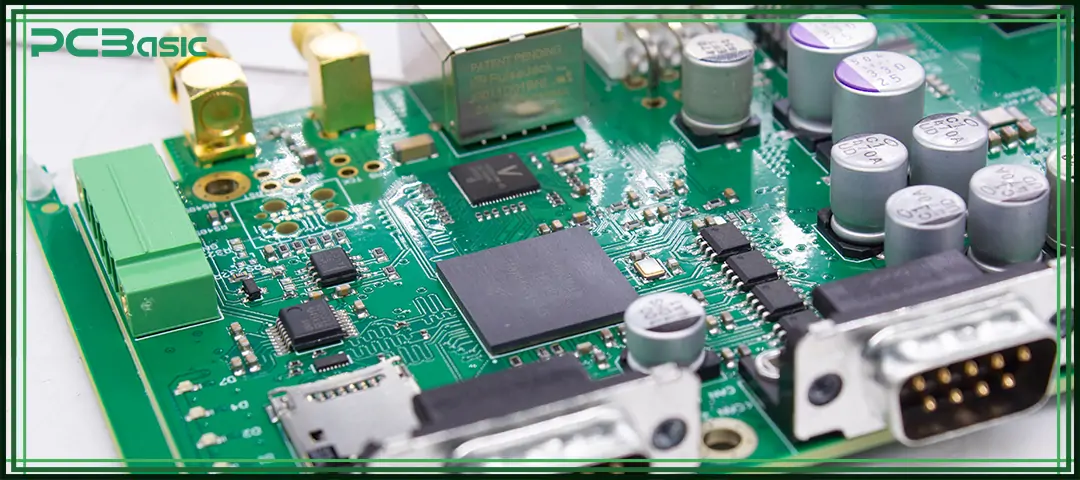

Qu'est-ce qu'un connecteur PCB ?
Un connecteur PCB est un élément matériel qui relie les différentes parties d'un circuit électronique. Il permet de relier différents points d'un circuit imprimé afin de transférer un signal ou une puissance entre ces points.
Les connecteurs pour circuits imprimés sont classés en différentes tailles et formes selon les besoins. Que vous connectiez des fils à une carte, deux cartes ou des câbles, un connecteur pour circuits imprimés adapté assure le bon déroulement de l'opération. Ils sont avant tout nécessaires à l'intégration et à la connexion de circuits électroniques de nombreux types.
Types de connecteurs de circuits imprimés
Il est essentiel de comprendre qu'il existe de nombreux types de connecteurs d'alimentation pour circuits imprimés. Les ingénieurs doivent les connaître tous, ainsi que les applications qui leur sont associées. Cela leur permet de déterminer le connecteur le plus adapté à leur projet.
En parcourant ces catégories, les ingénieurs peuvent facilement identifier le connecteur idéal pour leur application.
2.1 Par type de connexion
Il existe quatre principaux types de connecteurs PCB.
Connecteurs carte à carte

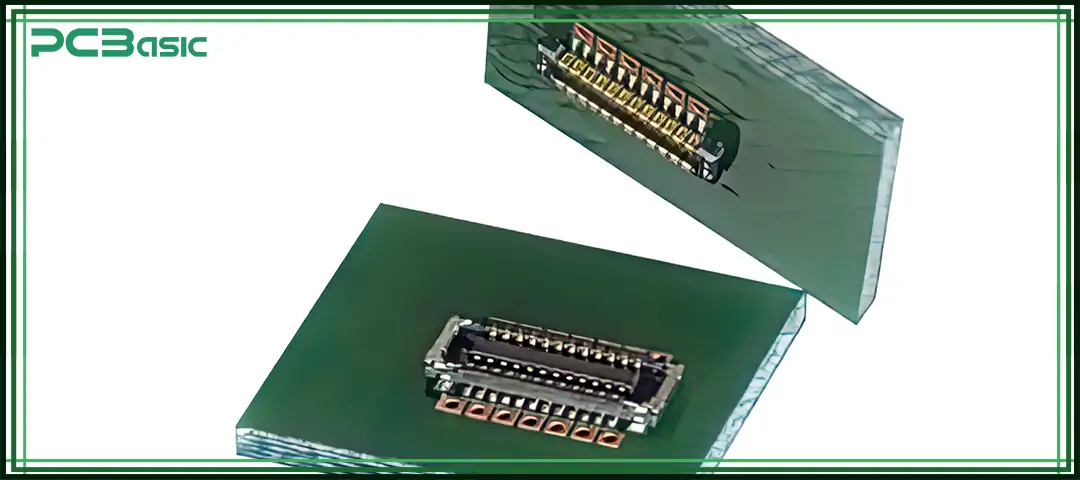

Les connecteurs carte à carte permettent des connexions directes entre deux circuits imprimés. Ils se déclinent en plusieurs types : mezzanine, coplanaire et empilage pour les systèmes de convoyeurs verticaux. On les trouve généralement dans les endroits où l'espace est limité. Ces connecteurs sont utilisés pour interconnecter plusieurs circuits imprimés sans nécessiter de câblage complexe. Leur petite taille en fait une solution idéale, notamment dans les secteurs des télécommunications et de l'électronique.
Connecteurs fil à carte
Les connecteurs fil-à-carte connectent des fils individuels au circuit imprimé, tandis que les connecteurs fil-à-fil relient un fil à un autre. Ils sont largement utilisés dans les prises de courant nécessitant des connexions électriques directes. Ces connecteurs assurent des connexions solides et pertinentes avec les connecteurs de fils du circuit imprimé et la carte. Ils supportent des charges de microcourant de différents types, ce qui les rend adaptés aux applications automobiles et industrielles.
Connecteurs câble à câble

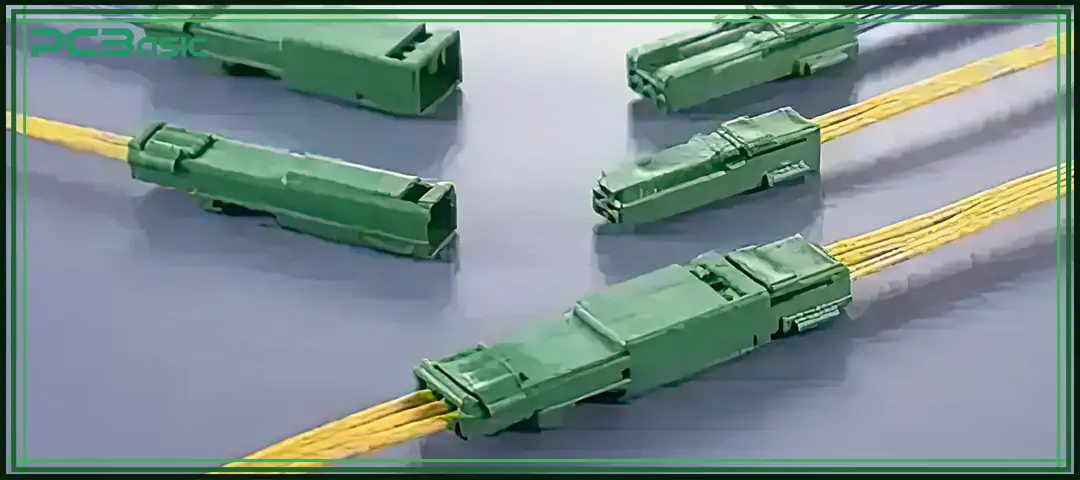

Il s'agit d'un type de connecteur permettant de relier un câble à un autre. Ils sont généralement installés dans des endroits où une bonne maniabilité du câblage est nécessaire. Certains sont équipés de verrous pour sécuriser la connexion et empêcher toute surveillance des webcams. Nombre d'entre eux sont également équipés de verrous pour sécuriser la connexion. Ils sont utilisés, entre autres, dans les appareils électroménagers et les périphériques réseau. Ces connecteurs garantissent l'intégrité du signal, notamment sur de longues distances.
Connecteurs carte-câble

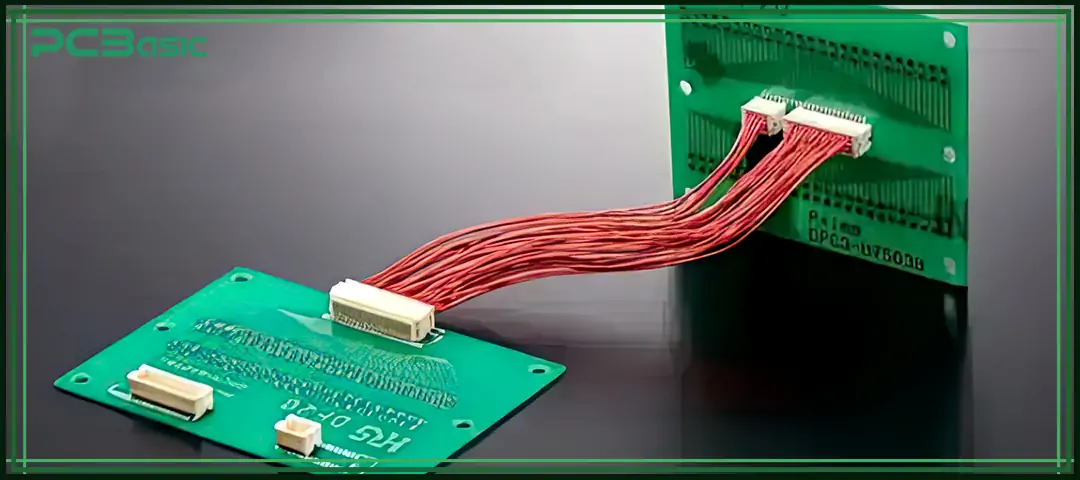

Les connecteurs carte-à-câble relient un câble à un circuit imprimé. Ils présentent les caractéristiques des connecteurs fil-à-carte et câble-à-câble, ce qui leur permet d'offrir le meilleur des deux mondes. Souvent utilisés dans les circuits nécessitant des dispositifs capables de construire et de déconnecter facilement des circuits imprimés, les composants électroniques utilisant des circuits flexibles utilisent principalement ces connecteurs. Les connecteurs carte-à-câble sont durables et offrent un transfert de signal stable. Ils sont essentiels dans des domaines tels que l'informatique et les télécommunications.
2.2 Par application
Les connecteurs PCB peuvent être spécifiés par l'application.
Connecteurs de fond de panier
Les connecteurs de fond de panier connectent plus de deux circuits imprimés, mais leur nombre est généralement supérieur à deux. Ils permettent un débit de transfert de données élevé avec des performances plus élevées et améliorent également l'alimentation électrique. Ils sont utilisés dans les serveurs, les équipements de télécommunications et les centres de données. Ces connecteurs sont particulièrement importants pour les systèmes nécessitant des mises à jour fréquentes, voire des modifications matérielles.
Connecteurs audio/vidéo
On trouve des prises jack dans la plupart des ordinateurs et appareils qui traitent des signaux audio et vidéo. On les trouve généralement dans les systèmes home cinéma, les consoles de jeux et autres équipements audiovisuels professionnels. Ces connecteurs offrent une qualité audio et vidéo optimale, sans aucune interférence.

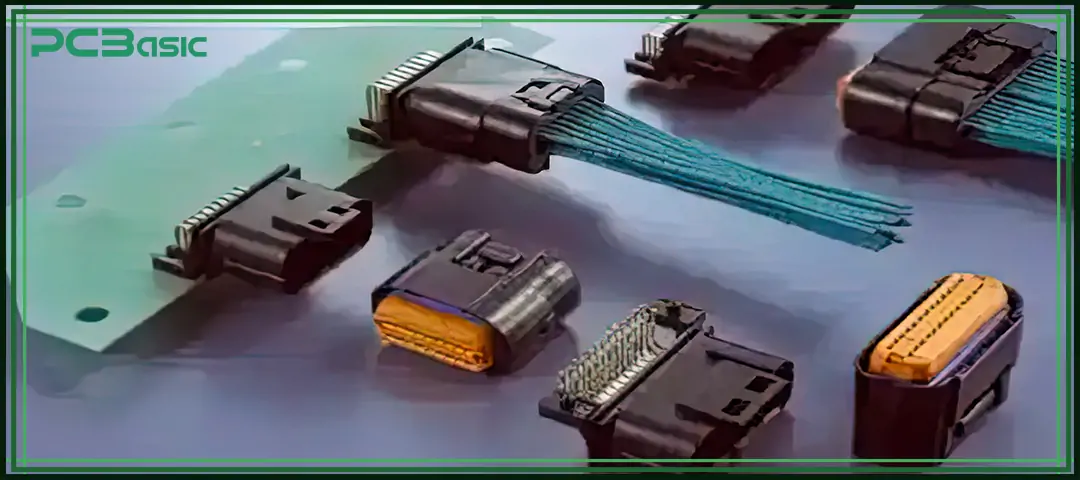

Connecteurs pour l'industrie automobile
Les connecteurs automobiles sont robustes. Ils peuvent supporter des températures élevées ou basses ainsi que des vibrations constantes et continues. C'est pourquoi ils assurent la fiabilité des connexions, du moteur aux commandes en passant par l'infodivertissement. La sécurité et les performances de la plupart des voitures actuelles dépendent de ces connecteurs.
Connecteurs de bord de carte
Les connecteurs de bord de carte sont fixés sur le bord d'une carte de circuit imprimé. Ils offrent des connexions haute densité. On les retrouve sur les ordinateurs et autres appareils nécessitant un remplacement ou une amélioration facile.
Connecteurs circulaires
Les connecteurs circulaires sont extrêmement fiables et peuvent être utilisés dans diverses applications pour garantir leur robustesse. La plupart d'entre eux sont de forme ronde, ce qui les préserve de l'usure due aux facteurs environnementaux. Ils sont utilisés dans les machines des secteurs aérospatial, militaire et industriel lourd.
Connecteurs D-sub
Les connecteurs D-Sub sont facilement identifiables grâce à leur blindage métallique en forme de D. On les retrouve couramment dans les ordinateurs et de nombreux autres équipements industriels. Ils assurent l'alimentation et la transmission de données.
Connecteurs FFC/FPC
Quant aux connecteurs FFC et FPC, ils conviennent parfaitement aux appareils compacts. Ils permettent d'interconnecter facilement les circuits imprimés. On les retrouve notamment dans les téléphones portables, les ordinateurs portables et autres appareils nécessitant un encombrement réduit en raison de l'espace limité.
Connecteurs fibre optique
Les connecteurs à fibre optique, quant à eux, transmettent les données par voie lumineuse. Ils sont rapides et la sécurité est un aspect essentiel de la communication entre les appareils. Ces connecteurs sont utilisés dans les infrastructures Internet et de nombreux types d'appareils d'imagerie médicale.
Connecteurs modulaires/Ethernet
Les connecteurs Ethernet sont couramment utilisés en réseau. Ils équipent les ordinateurs, les routeurs et les commutateurs pour un accès Internet haut débit. On les retrouve dans les foyers et les bureaux pour garantir la stabilité des réseaux.
Connecteurs photovoltaïques/solaires
Les connecteurs solaires relient les panneaux solaires aux onduleurs, entre autres dispositifs connexes. Ils sont conçus pour résister aux conditions extérieures. Ces connecteurs jouent un rôle essentiel dans les systèmes d'énergie solaire, rendant ainsi les énergies renouvelables plus abordables.
Connecteurs d'alimentation
Les connecteurs d'alimentation pour circuits imprimés transfèrent l'énergie d'un composant à un autre ou directement à l'appareil concerné. On les trouve dans presque tous les produits électroniques. Ils garantissent une alimentation électrique parfaitement régulée et sans imprévus.
Connecteurs coaxiaux RF
La transmission des signaux haute fréquence est assurée par des connecteurs coaxiaux RF. On en trouve notamment dans les systèmes de communication tels que les antennes et les satellites. Ces connecteurs sont essentiels pour réduire la perte de signal.
Connecteurs USB
Les connecteurs USB sont omniprésents. Ils assurent la connectivité des données et l'alimentation de produits tels que les smartphones, les tablettes et les ordinateurs. L'USB reste une norme pertinente, avec de nouvelles normes offrant des débits plus élevés et une meilleure alimentation.
Connecteurs mémoire
Les sockets mémoire relient la mémoire à la carte mère et sont également appelés connecteurs mémoire. On les trouve le plus souvent dans les ordinateurs et les serveurs, ainsi que dans toute application nécessitant une mémoire supplémentaire facilement extensible.

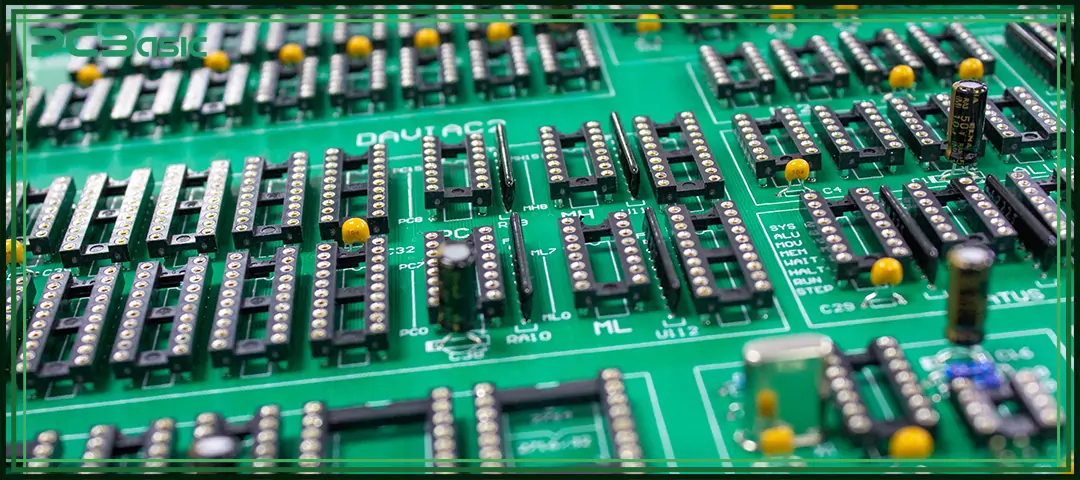

Supports de circuits intégrés et de composants
Grâce à leurs supports, le produit et ses composants sont faciles à installer et à remplacer si nécessaire. Sans soudure, ils peuvent être utilisés pour la conception de prototypes et la production en grande série.

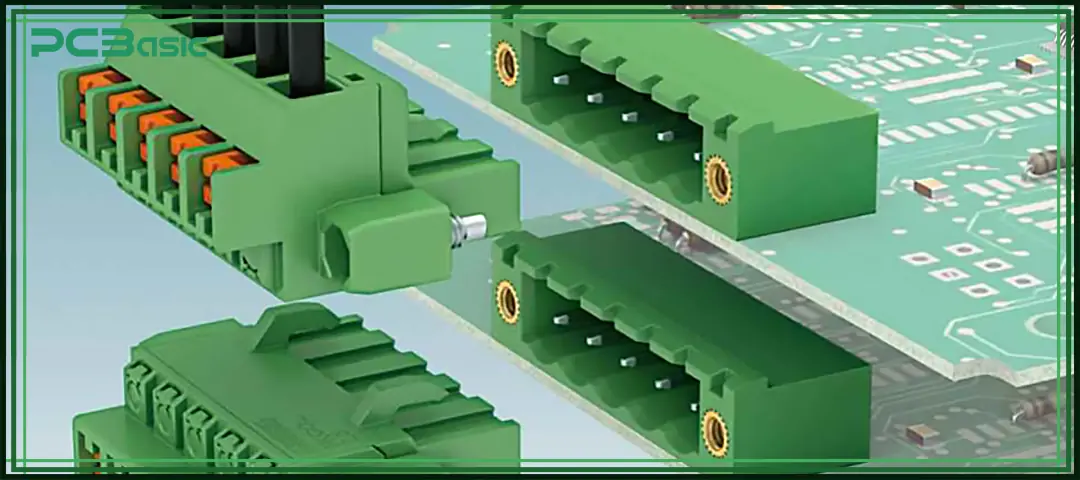

Borniers et bornes
Il existe de nombreux types de connecteurs pour circuits imprimés, dont la fonction principale est de connecter des fils dans les circuits électriques. Leur installation est simple et leur entretien est difficile. Ils sont utilisés, entre autres, dans les systèmes de contrôle industriel et les systèmes de distribution d'énergie.
À propos de PCBaSic
Le temps, c'est de l'argent dans vos projets – et PCBasique l'obtient. PCBasic est une Entreprise d'assemblage de circuits imprimés qui offre des résultats rapides et impeccables à chaque fois. Notre gamme complète Services d'assemblage de circuits imprimés Nous offrons un soutien technique expert à chaque étape, garantissant une qualité optimale pour chaque carte. En tant que leader Fabricant d'assemblage de circuits imprimés, Nous proposons une solution complète pour optimiser votre chaîne d'approvisionnement. Faites appel à nos experts Usine de prototypes de PCB pour des délais d'exécution rapides et des résultats supérieurs auxquels vous pouvez faire confiance.
Connecteurs PCB spécialisés
Il sera essentiel d’examiner quelques types différents de connecteurs PCB modifiés, qui ont été conçus pour des exigences et des utilisations spécifiques.
Connecteurs PCB haute fréquence
Les connecteurs PCB haute fréquence permettent le transfert de signaux hautes fréquences sans distorsion ni perte.
Applications :
● Les connecteurs PCB haute fréquence sont utilisés dans :
● Amplificateurs RF
● Systèmes de radiofréquence (RF)
● Appareils à micro-ondes
● Transmission de données à grande vitesse
● Mélangeurs
● Oscillateurs
● Interfaces de données à haut débit
Connecteurs robustes et étanches
L'utilisation de connecteurs robustes et étanches est justifiée par la résistance des assemblages de circuits imprimés aux intempéries. Parmi les facteurs environnementaux mentionnés ci-dessus figurent les températures élevées et basses, les vibrations, la poussière et l'humidité.
Applications :
Ces connecteurs sont nécessaires pour des éléments tels que :
● Appareils électroniques d'extérieur
● Systèmes d'automatisation industrielle
● Équipement militaire
Connecteurs miniaturisés
L'objectif de la conception de connecteurs PCB miniaturisés est de réduire leur taille. Cette petite dimension permet d'obtenir une carte plus petite et une densité de composants plus élevée.
Applications :
Ces connecteurs sont essentiels dans :
● Appareils portables
● Smartphones
● Électronique portable
Défis et solutions de la miniaturisation :
Le défi : Minimiser la taille sans affecter les performances électriques ou l'efficacité.
Solutions:
● Techniques de fabrication avancées
● Configurations de contacts haute densité
● Utilisation de fils de plus petite taille
Connecteurs haute densité
Avec un faible encombrement, les connecteurs PCB haute densité peuvent contenir de nombreuses connexions PCB.
Avantages et applications :
● Essentiel dans les espaces limités et les interconnexions à haute densité
● Calcul haute performance
● Les centres de données
● matériel de télécommunications
Innovations en matière de matériaux et de fabrication
Les améliorations apportées aux processus de fabrication et à la science des matériaux contribuent au développement des conceptions de connecteurs PCB.
Les performances, la stabilité et le coût ont tous été améliorés grâce à ces développements.
Des connecteurs aux qualités améliorées sont fabriqués à partir de matériaux tels que des polymères conducteurs, des plastiques haute température et des alliages spéciaux.

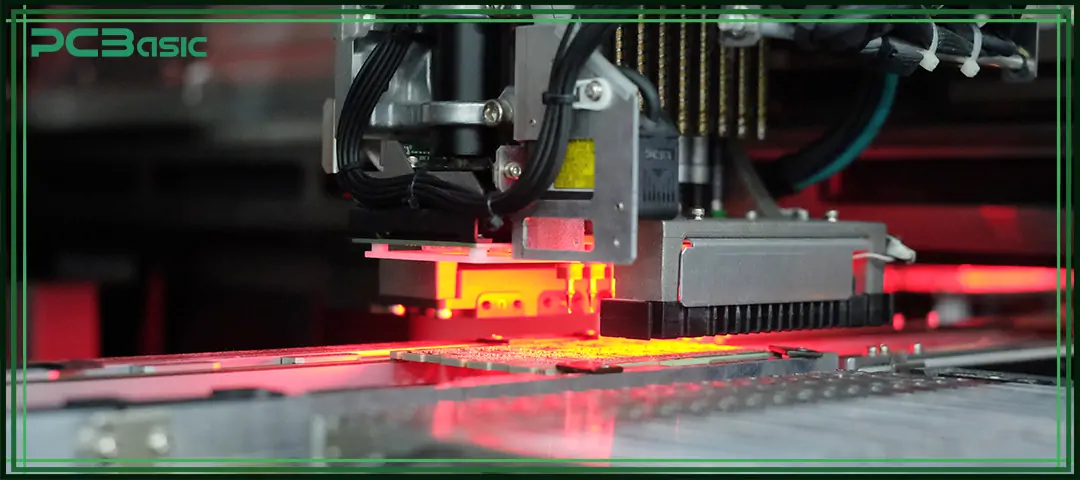

Des connexions de haute qualité sont produites efficacement grâce à des techniques de fabrication avancées. Ces méthodes comprennent l'assemblage automatisé, l'usinage de précision et la découpe laser.
Types de montage de connecteurs PCB
Technologie de montage en surface (CMS)
Le montage SMT est un type de placement de surface PCB de connecteurs dans lequel les connecteurs sont directement montés.
Plusieurs avantages de la méthode ci-dessus incluent :
● Il a une taille légèrement plus petite et est beaucoup plus dense en termes de concentration de ses composants.
● Il est plus rapide à produire et à assembler que les connecteurs THT.
● Comme on peut le constater, une fabrication rapide signifie une diminution du temps nécessaire à la production.
● D’autre part, cela est généralement dû à des coûts de fabrication plus faibles, notamment grâce à des processus d’assemblage automatisés.
Technologie de trou traversant (THT)
● La technique de montage la plus courante consiste à faire passer les fils du connecteur à travers des trous prévus dans les types de connecteurs de circuits imprimés.
● L’un des avantages cruciaux des connecteurs THT est qu’ils ont une meilleure connexion mécanique que les connecteurs SMT.
● La plupart des connecteurs THT sont généralement plus grands et nécessitent plus de temps pour leur fabrication et leur connexion.
Techniques de montage hybrides
● Les composants SMT, ainsi que les composants THT, sont montés sur un seul PCB via des méthodes de montage hybrides.
● Le montage hybride de circuits imprimés est appliqué dans des circuits électroniques complexes avec différentes tailles et types de composants.
Critères de sélection des connecteurs
Il est important de prendre en compte les facteurs suivants lors du choix des connecteurs PCB :
● Les spécificités de l’outil électronique utilisé comprennent les performances, les opérations et les aspects environnementaux.
● Dans quelle mesure les connecteurs s’interfacent-ils avec les autres composants du circuit ?
● L'intégrité du signal, la tension et le courant requis.
● De quel type de connecteur s'agit-il, la taille et la forme du connecteur, et comment il doit être monté.
● D’autres considérations environnementales sont par exemple les vibrations, l’humidité et la température de fonctionnement du système.
● Le coût du connecteur et la disponibilité de ses fournisseurs.
Conclusion
Les connecteurs PCB permettent l'interconnexion de différents composants dans les circuits électriques. Pour contribuer à la construction d'appareils électriques performants et fiables, il est important de connaître les différents types de connecteurs PCB et leurs applications.
Les ingénieurs doivent être très attentifs au choix de ces connecteurs pour chaque utilisation. Ainsi, les concepteurs de produits électriques peuvent être certains de la longévité de leurs produits.
