Los condensadores son uno de los componentes más fundamentales de los sistemas electrónicos modernos. Desempeñan un papel crucial en el almacenamiento y la regulación de la energía eléctrica. Sus usos incluyen diversas aplicaciones, como el suministro de energía, el filtrado de señales y el almacenamiento de energía. Esto resulta muy interesante, ya que los condensadores se presentan en diversas formas, y algunos tipos de condensadores deben montarse con una polaridad específica para su funcionamiento. De ahí la importancia de la polaridad de los condensadores.
Comprender cómo la polaridad del condensador puede ser un problema importante es esencial para lograr circuitos eficientes y seguros, especialmente en circuitos impresos (PCB), donde una colocación incorrecta puede provocar pérdidas o daños considerables. artículo Proporciona información completa sobre los condensadores, su polaridad y la importancia y relevancia de los diferentes tipos de capacitancia. Además, indica los criterios de identificación y su aplicación precisa para mejorar su capacidad de toma de decisiones en materia de condensadores, a la vez que garantiza un mejor rendimiento de sus proyectos.
¿Los condensadores tienen polaridad?
La polaridad de un condensador se refiere a su posición dentro de un circuito. Un condensador polarizado posee un terminal positivo y uno negativo. Esta característica crea la ilusión de que la corriente fluye solo en una dirección hacia el circuito. Por lo tanto, la correcta conexión de los condensadores al usarlos reduciría los daños o el mal funcionamiento.
Por otro lado, los condensadores no polarizados no son sensibles a la orientación y pueden montarse en cualquier dirección. Por lo tanto, la polaridad es fundamental al seleccionar un condensador para una aplicación específica a fin de evitar incompatibilidades en los circuitos.
Importancia de la polaridad del condensador
La polaridad de los condensadores es un factor crucial en el diseño y funcionamiento de un circuito. Una polarización incorrecta de los condensadores puede provocar lo siguiente:
●Mal funcionamiento del circuitoIncluso los condensadores polarizados pueden fallar si los condensadores electrolíticos están mal conectados, es decir, si encajan incorrectamente en el circuito.
●Daño a los componentes:La polaridad inversa puede provocar que un capacitor se sobrecaliente, tenga fugas o incluso explote, dañando otros subcomponentes sensibles montados en la PCB.
● Eficiencia reducida:El capacitor invertido a veces pierde su valor de capacitancia preferido.
Al final, la eficiencia del sistema para el almacenamiento de energía o el procesamiento de señales era muy baja.
Si se tiene especial cuidado con la polaridad del condensador durante el montaje, se pueden evitar todos estos problemas y el circuito funcionará de forma perfecta y segura.
Acerca de PCBasic
El tiempo es dinero en tus proyectos – y PCBbásico Lo entiende. PCBbásico son los empresa de montaje de pcb que ofrece resultados rápidos e impecables en todo momento. Nuestro completo Servicios de montaje de PCB Incluyen soporte de ingeniería experta en cada paso, lo que garantiza la máxima calidad en cada placa. Como empresa líder Fabricante de ensamblajes de PCB, Ofrecemos una solución integral que optimiza su cadena de suministro. Colabore con nuestra avanzada Fábrica de prototipos de PCB Para entregas rápidas y resultados superiores en los que puede confiar.
Tipos de condensadores y polaridad de los condensadores
Los condensadores son probablemente el componente más esencial de los circuitos eléctricos. Sus dos funciones principales son almacenar y liberar energía adecuadamente. Diversos usos, como el procesamiento de señales y el almacenamiento de energía, los hacen indispensables en los circuitos modernos. Lo esencial de un condensador es su polaridad, que determina cómo se integran en los circuitos. Estos se presentan principalmente en versiones polarizadas y no polarizadas. Esta sección explica la naturaleza, los usos y la razón por la que la polaridad es necesaria para el correcto diseño de un circuito.
Condensadores polarizados

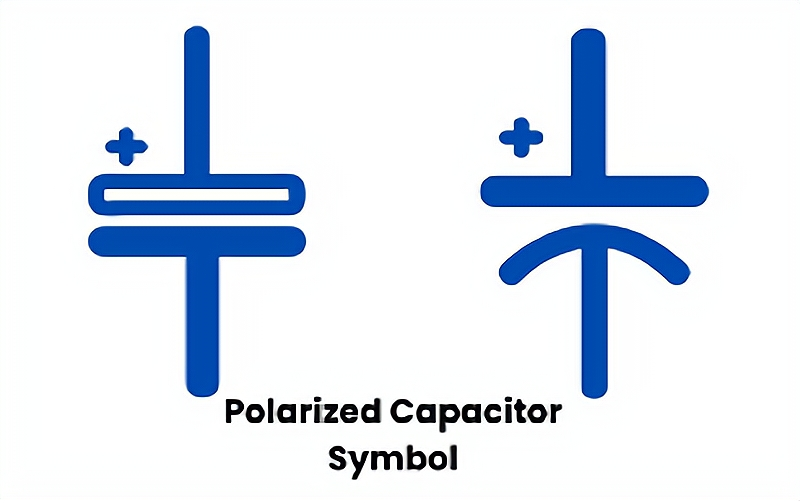

Los condensadores polarizados, como los de montaje superficial (SMD), se pueden utilizar en circuitos de CC y siempre se aplican con la polaridad correcta para un funcionamiento correcto. En aplicaciones donde se requiere alta capacitancia en un formato muy compacto, funcionan de maravilla. Se utilizan materiales y técnicas de construcción específicos para los condensadores polarizados que les permiten soportar altos niveles de energía; por lo tanto, suelen ser los preferidos en circuitos de alto consumo y de filtrado.
Condensadores electrolíticos

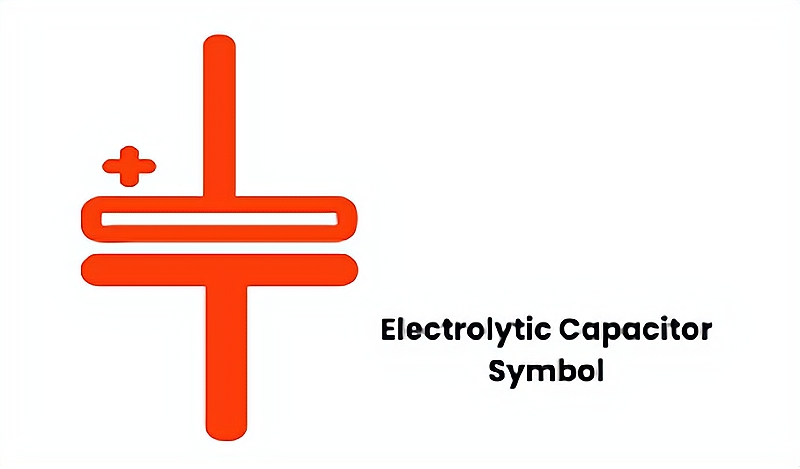

Los condensadores electrolíticos son los condensadores polarizados más comunes debido a su excelente capacidad por unidad de volumen. El dispositivo consta de una lámina metálica, una capa de óxido (que forma el dieléctrico) y una solución electrolítica.
Funciones y características clave:
● Alta capacitancia:Su tamaño va desde 1 µF hasta miles de µF y permiten almacenar una gran cantidad de energía eléctrica.
● Clasificaciones de voltajeVienen en una amplia gama de clasificaciones, desde tan solo 6 V hasta más de 500 V, lo que da lugar a diversos requisitos de circuitos.
● Resistencia al calor:Por lo general es estable entre temperaturas de funcionamiento normales, pero se produce degradación con calor o frío extremos.
Aplicaciones:
Los condensadores electrolíticos son el núcleo de muchas aplicaciones.
● Filtro de suavizado:Filtra el ruido de voltaje; por lo tanto, proporciona una salida de CC estable a equipos sensibles.
● Desacoplamiento de señales:Aísla las señales de CA en los amplificadores, evitando la polarización de CC.
● Almacenamiento de energía:Se utiliza ampliamente en sistemas de energía de respaldo para dispositivos críticos como servidores y equipos médicos.
Marcas de polaridad y riesgos:
El extremo opuesto de un condensador electrolítico tiene una franja, y en los tipos con terminales, el cable positivo es más largo. Una polaridad incorrecta puede causar sobrecalentamiento, fugas de electrolitos y fallos catastróficos que pueden provocar explosiones.
Condensadores de tántalo

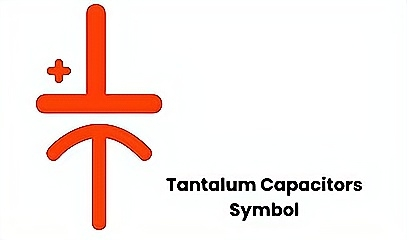

El condensador de tantalio es un condensador polarizado muy fiable, compuesto de polvo de tantalio en formato de gránulo. Su estabilidad y precisión son considerablemente superiores a las de los condensadores electrolíticos de aluminio.
Ventajas:
● Talla pequeña: mucho más pequeños que los condensadores electrolíticos de la misma capacitancia, lo que los hace ideales para diseños con limitaciones de espacio.
● Estabilidad: Se can Ofrecen un rendimiento constante en una amplia gama de condiciones de temperatura y frecuencia.
● Durabilidad:resistente al envejecimiento, lo que implica fiabilidad a largo plazo.
Aplicaciones generales:
● Electrónica de consumo
:Se utiliza en teléfonos móviles, computadoras portátiles y cámaras debido a su tamaño compacto y eficiencia.
● Dispositivos médicos:Se utilizan en marcapasos y audífonos, donde la precisión y la fiabilidad son esenciales.
● Aeroespacial y defensa:Se aplica en sistemas de alto rendimiento que requieren alta estabilidad.
Son susceptibles a polaridades incorrectas y picos de voltaje. Una vez dañados, su reparación es irreversible.
Supercondensadores

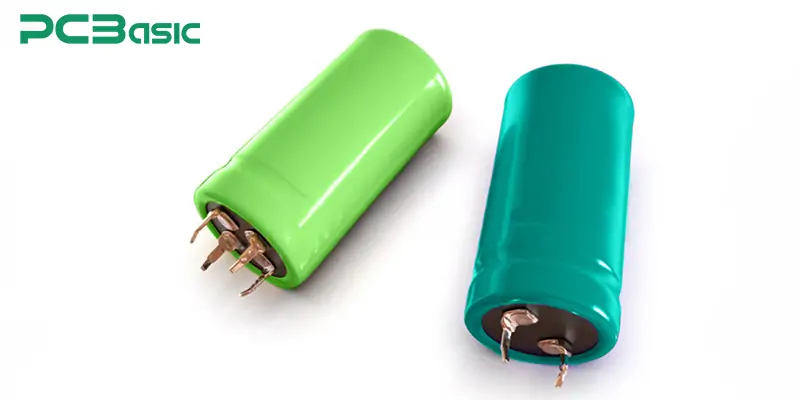

Los supercondensadores, también conocidos como ultracondensadores, se utilizan para aplicaciones que requieren una capacitancia muy alta con ciclos de carga y descarga rápidos.Ofrecen una combinación única de características que superan la diferencia entre los condensadores convencionales y las baterías. Si bien tienen una mayor densidad energética que los condensadores convencionales, su capacidad de almacenamiento de energía sigue siendo mucho menor que la de las baterías.
Características principales:
● Alta capacitancia:Los valores alcanzan miles de faradios y pueden almacenar energías relativamente altas.
● Respuesta Rápida:Puede cargarse y descargarse rápidamente; aplicaciones adecuadas que requieren una rápida transferencia de energía.
● Vida útil
:Mucho más importante que una batería convencional, admite muchos ciclos de carga/descarga.
Alto uso:
● Sistemas de Energías Renovables:Equilibrar la oferta y la demanda en plantas de energía solar y eólica.
● Vehículos eléctricos:Fuente de sobretensiones para sistemas de aceleración y frenado regenerativo.
● UPSEstos proporcionarán energía de respaldo instantánea, punto por punto y por períodos cortos en caso de falla.
A pesar de sus ventajas, los supercondensadores deben obedecer las restricciones de polaridad para evitar la degradación del rendimiento y fallas.
Condensadores no polares
Los condensadores no polarizados se pueden montar sin restricciones de orientación. Su construcción simétrica permite su uso tanto en circuitos de CA como de CC.
Cierres de cerámica
Los condensadores cerámicos son valorados por su bajo coste y su rendimiento fiable a altas frecuencias. Existen varias clases dentro del tipo cerámico, según su estabilidad térmica y su capacidad.
Características
● Rango de capacitancia:unos pocos pF a varios µF.
● Manejo de altas frecuencias:Se adapta a aplicaciones de alta frecuencia como circuitos de RF y osciladores.
● Ahorro de espacio:Para SMT en PCB.
Los condensadores cerámicos utilizados para la supresión y el desacoplamiento de ruido son los más comunes en los dispositivos electrónicos de consumo y de comunicación.
Condensadores de película
Los dieléctricos de película plástica delgada se emplean en condensadores de película y proporcionan alta precisión, estabilidad y gran capacidad de transporte de corriente.
Principales logros:
● Tolerante a alto voltaje: Adecuado para aplicaciones de control de motores y corrección del factor de potencia.
● Menor VSG:Minimiza la pérdida de energía en el circuito.
Las aplicaciones incluyen circuitos de audio para baja distorsión y sistemas de arranque/funcionamiento de motores en HVAC.
Condensadores de mica
Los condensadores de mica se fabrican con mica natural como dieléctrico, lo que les confiere una excelente precisión y estabilidad. Su construcción robusta garantiza un funcionamiento fiable en condiciones extremas.
Uso:
● Circuitos osciladores:Garantiza una capacitancia estable para una generación de frecuencia precisa.
● Electrónica aeroespacial:Su confiabilidad hace que sean ampliamente utilizados en sistemas satelitales y de defensa.
Son caros, pero poseen propiedades especiales que son valiosas para aplicaciones especializadas.
Comparación de condensadores polarizados y no polarizados
La siguiente tabla destaca las diferencias clave entre los capacitores polarizados y no polarizados, lo que ayuda a seleccionar el tipo correcto para el diseño de su circuito:
|
Aspecto
|
Condensadores polarizados
|
Condensadores no polarizados
|
|
Material dieléctrico
|
Se suelen utilizar materiales dieléctricos como el óxido de aluminio o el pentóxido de tantalio. Estos materiales ofrecen alta capacitancia en un tamaño pequeño, pero limitan la polaridad del condensador a una sola orientación.
|
Están hechos de cerámica, películas plásticas o mica, lo que les confiere versatilidad y un funcionamiento bidireccional. Sus dieléctricos son estables tanto en circuitos de CA como de CC.
|
|
Rendimiento
|
Almacenan mucha carga en un volumen pequeño, aunque son sensibles a la polaridad, por lo que pueden fallar si se conectan incorrectamente.
|
Tienen menor capacitancia que los polarizados, pero ofrecen una alta estabilidad y fiabilidad en todos los rangos de frecuencia. La orientación no les supone un problema.
|
|
Rango de capacitancia
|
Aplicación en capacidades de almacenamiento y filtrado de energía con valores de capacitancia de 1 µF a varios miles de µF.
|
Capacitancia entre unos pocos picofaradios y varios microfaradios, lo que permite el procesamiento y acoplamiento de señales sin tener una capacitancia críticamente alta.
|
|
Vida útil
|
Afectado por la degradación del electrolito; la inversión de polaridad puede acortar significativamente la vida útil.
|
Más robusto y duradero, no sensible a la polaridad y, por lo general, más duradero en circuitos de alta frecuencia.
|
|
Rango de temperatura
|
-40°C a +85°C para modelos estándar; hasta 125°C para modelos de alta temperatura.
|
-55°C a +125°C, adecuado para entornos hostiles.
|
|
Apariencia estructural
|
Suelen ser cilíndricos y tienen una polaridad claramente definida. Los condensadores electrolíticos tienen una raya en el terminal negativo y un cable más largo en el positivo para una mejor identificación.
|
Vienen en forma de discos, cajas y rectángulos sin ninguna indicación de polaridad, de ahí su más fácil instalación en los circuitos.
|
|
Manejo de voltaje
|
Diseñado para circuitos de CC, con tensiones nominales de 6 V a 500 V.
|
Adecuado para circuitos de CA y CC, el rango de voltaje varía desde unos pocos voltios hasta varios kilovoltios.
|
|
Escenarios de uso
|
Se utiliza en circuitos que exigen alta capacitancia y almacenamiento de energía estable, como fuentes de alimentación, amplificadores de audio, sistemas de energía renovable, etc.
|
En aquellas aplicaciones donde circuitos de alta frecuencia, acoplamiento de señales de CA, sistemas de RF o arranque/funcionamiento de motores requieren manejo de voltaje bidireccional.
|
Aplicaciones de condensadores polarizados y no polarizados
Los condensadores son uno de los componentes más importantes en la electrónica cotidiana y en los sistemas industriales modernos. Su utilización depende en gran medida de sus polaridades y características.
Condensadores polarizados
Aplicaciones de alta capacitancia, que requieren especialmente una capacidad robusta de almacenamiento de energía confiable.
●Filtrado de fuente de alimentación:Filtrado para fuente de alimentación para suavizar las ondulaciones de voltaje de la salida de CC, especialmente con dispositivos electrónicos sensibles como microcontroladores y amplificadores.
●Amplificación de audio:Proporciona un sonido muy limpio en un circuito de audio al filtrar y estabilizar las señales de audio.
●Almacenamiento de energía en sistemas renovables:Almacenar y liberar energía en inversores solares y turbinas eólicas para poder operar de forma continua.
condensadores no polarizados
Los condensadores no polarizados son más adecuados para señales de CA y aplicaciones de circuitos de alta frecuencia.
●Circuitos de RF y osciladores:Para el procesamiento de señales estabilizadas y la generación de frecuencias en equipos de comunicación, son necesarios circuitos de RF y osciladores.
● Acoplamiento de señal de CA:Filtra los componentes de CC y pasa señales de CA a los amplificadores.
● Sistemas de arranque y funcionamiento del motor:Arranque gradualmente el motor para un funcionamiento suave en sistemas HVAC y equipos industriales.
Comprender los usos específicos de los capacitores polarizados y no polarizados garantiza un uso adecuado, lo que brinda mayor rendimiento y robustez al circuito.
Cómo identificar la polaridad del condensador
Lo más importante para identificar la polaridad de un condensador es que funcione eficazmente y no se dañe en un circuito electrónico. Los condensadores electrolíticos, entre otros, los de tántalo, tienen marcas de polaridad específicas según la orientación de sus terminales, tanto positivos como negativos.

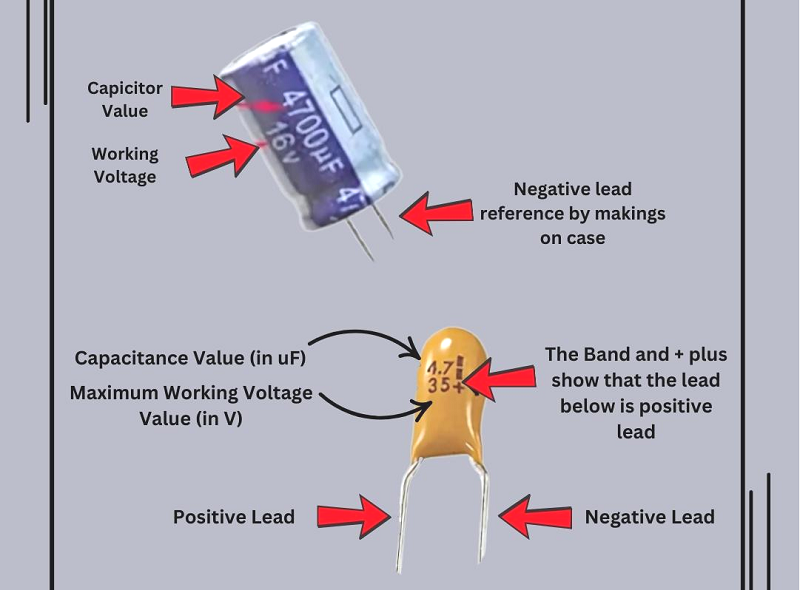

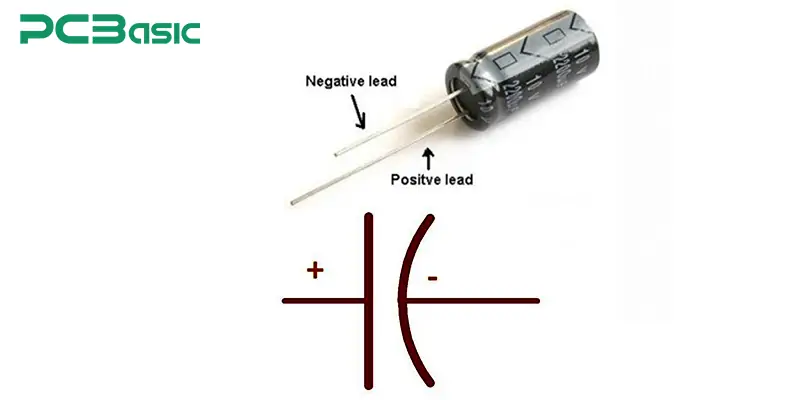

La forma más común de indicación es mediante una raya o una flecha en el cuerpo del condensador que señala el terminal negativo. Otros utilizan símbolos como el signo "+" para marcar el terminal positivo. Otros métodos aprovechan la diferencia de longitud de los pines, donde el cable más largo indica el terminal positivo. Algunos tipos especiales de condensadores tienen polaridades marcadas con biselado o código de colores para facilitar su identificación.
Se pueden utilizar otros medios y equipos para determinar la polaridad, además de las marcas visuales. Las hojas de datos de los fabricantes también sirven para establecer la polaridad. Normalmente, incluyen los planos y especificaciones para una correcta instalación. Si no dispone de todos estos, revise el embalaje del condensador, ya que la mayoría de los fabricantes imprimen todos los detalles de la polaridad en la caja.
Otra buena herramienta para comprobar la polaridad es un multímetro. Se colocan las puntas de prueba en los cables del condensador con el multímetro en modo de resistencia y se observa que la lectura de resistencia cambia. Con la orientación correcta, se conoce un patrón ascendente del valor de resistencia a medida que se carga, lo que permite determinar cuál es positivo y cuál es negativo.
Este conocimiento garantizaría que los condensadores se utilizaran correctamente para que el circuito pudiera ensamblarse sin errores costosos.
Efectos de la inversión de la polaridad del condensador
La polarización inversa puede, en modo destructivo, afectar negativamente tanto al componente como al circuito. Esto se debe a que los condensadores polarizados, como los electrolíticos y los de tántalo, pueden fallar gravemente si se instalan u orientan incorrectamente.
La polaridad invertida probablemente cause cortocircuitos de inmediato. El dieléctrico del condensador se rompe en contra de su capacidad de retención y, por lo tanto, falla internamente. Esto genera un calor intenso, con posibilidad de explosiones o fugas de sustancias peligrosas.
La polaridad inversa no solo daña el aspecto físico, sino que también afecta el rendimiento del circuito. Algunos condensadores, como los filtros o los condensadores de almacenamiento de energía, pueden funcionar mal si no se orientan correctamente. Esto puede provocar una mala calidad de la señal, un voltaje inestable o incluso un fallo en el suministro de energía.
El cortocircuito de un condensador daña las partes circundantes de la PCB. El calor, así como la descarga eléctrica generada por el componente defectuoso, pueden sobrecargar las resistencias, transistores o circuitos integrados adyacentes, lo que perjudica la fiabilidad del circuito.
Además, asegúrese de que la polaridad sea correcta para la instalación correcta de modo que tanto el condensador como el circuito no se destruyan durante la instalación.
Cómo garantizar la polaridad correcta del condensador en la PCB
La polaridad correcta de los condensadores durante el montaje en una PCB es fundamental para la integridad y seguridad del circuito. Existen varias maneras de garantizar la orientación correcta de los condensadores polarizados.
Primero, localice las marcas de polaridad en el condensador y en la placa de circuito impreso (PCB). La mayoría de las PCB marcan la ubicación correcta para conectar el terminal positivo con un símbolo "+" o la forma de las almohadillas. Comparar las marcas en el condensador minimiza los errores durante el montaje.
Después de probar la polaridad del capacitor con un buen equipo de prueba (posiblemente un multímetro) antes de soldarlo a la placa, uno tendrá la confianza adicional de saber que, en la instalación, se ha verificado la orientación del terminal usando el equipo de prueba.
Igualmente importante es consultar las hojas de datos de diversos fabricantes para determinar con precisión el uso y la instalación adecuados de ciertos tipos de condensadores. Las hojas de datos son cruciales en diseños más complejos o para piezas desconocidas.
Finalmente, revisar cada componente antes del ensamblaje final reduce errores. Una revisión final de la orientación del condensador también ahorra tiempo y recursos al evitar posibles fallos en el circuito, especialmente en aplicaciones de alto riesgo.
A partir de todo esto, una PCB puede seguir fácilmente todos estos procesos para garantizar operaciones seguras para sus ingenieros.
Conclusión
La polaridad de los condensadores es fundamental en el diseño electrónico. Solo una orientación correcta garantiza la seguridad y el alto rendimiento del circuito; de lo contrario, una orientación incorrecta puede provocar fallos en los componentes, un bajo rendimiento o incluso daños en otros componentes del circuito.
Por ejemplo, el uso de instrumentos como los de prueba de marcas polares, entre otros, garantiza que la situación no se evite. El montaje correcto y cuidadoso de las PCB protege el diseño y garantiza un rendimiento óptimo. Un buen conocimiento de la polaridad de un condensador es fundamental para un diseño electrónico fiable.
