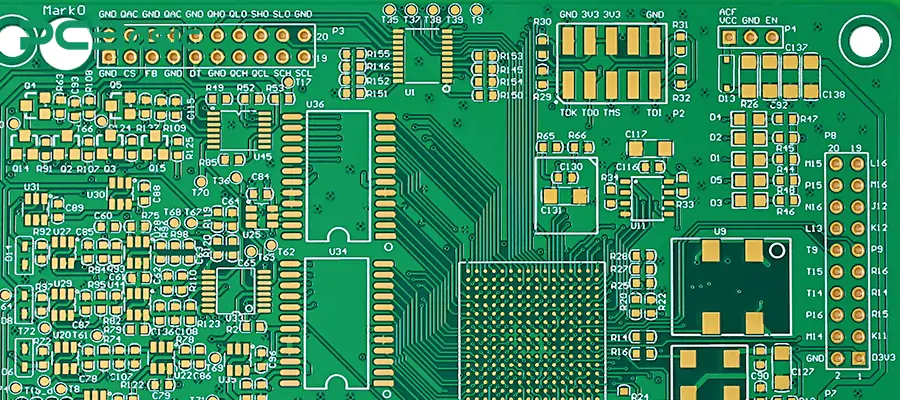

Siebdruck, allgemein als Legendendruck bezeichnet, ist eine zusätzliche Schicht beim Aufbau einer Leiterplatte (PCB), die den Oberflächendruck von Text, Symbolen und Grafiken umfasst. Diese Schicht erfüllt viele Zwecke: Sie liefert grundlegende Daten für die Montage, Prüfung und Nutzung der Leiterplatte.
Elektriker fertigen einen Siebdruck mit einer nicht elektrisch leitenden Epoxidfarbe an. Es ist gewöhnlich benutzt auf die Komponentenseite der Leiterplatte. Einige Komponentens Testpunktkennungen, Warnhinweise und andere Markeninformationen sind übliche Elemente im Siebdruckverfahren. Ohne diese Informationen ist das Zusammenstellen und Identifizieren eines Problems in einer Leiterplatte eine gewaltige Aufgabe, insbesondere bei mehrschichtigen Leiterplatten.
In diesem Leitfadenartikel wird erläutert, was Siebdruck ist, welche Art von Siebdruck bei der Herstellung von PCBA verwendet wird, welches Symbol verwendet wird und PrüfmethodenAm Ende des Artikels werden Sie verstehen, welche Rolle Siebdruck-Leiterplatten in der aktuellen Elektronikfertigungsindustrie spielen und wie sie dazu beitragen, die Qualität und Leistung von Leiterplatten zu verbessern.
Bedeutung des Siebdrucks bei der Leiterplattenmontage
Der Siebdruck auf Leiterplatten erfüllt im Montageprozess mehrere wichtige Funktionen:
Gewährleistet eine genaue Installation: Verschiedene Beschriftungen und Symbole auf dem PCB-Siebdruck helfen den Technikern, die Platzierung verschiedener Komponenten genau zu identifizieren, sodass die Montage richtig durchgeführt wird. Und sie können tragen dazu bei, Fehler während des gesamten Montageprozesses durch die ordnungsgemäße Kennzeichnung der Teile zu minimieren.
Verbessert die Produktionseffizienz: Der Siebdruck auf Leiterplatten bietet die Möglichkeit, einige Komponenten des Designs durch Zeigen darzustellen und so die zum Erstellen der Diagramme erforderliche Zeit zu reduzieren.
Vermeidet Montagefehler: Im Siebdruck werden Informationen als Bauteilbezeichnungen gekennzeichnets, polarisierte Markierungen und Richtungen. Wenn die Informationen nicht richtig positioniert sind, kann dies zu einer falschen Verbindung führen.
Erleichtert das Testen und Debuggen: Durch die Verwendung des richtigen Siebdrucks auf der Leiterplatte können Techniker Testpunkte einer Schaltung verfolgen und spätere Fehler beheben. Dies beschleunigt und optimiert die Tests.
Arten von PCB-Siebdruck in der PCBA-Herstellung
Bei der PCBA-Herstellung werden verschiedene Arten von Siebdruck-Leiterplatten verwendet, die je nach Design und Anforderungen der Platine jeweils unterschiedlichen Zwecken dienen:

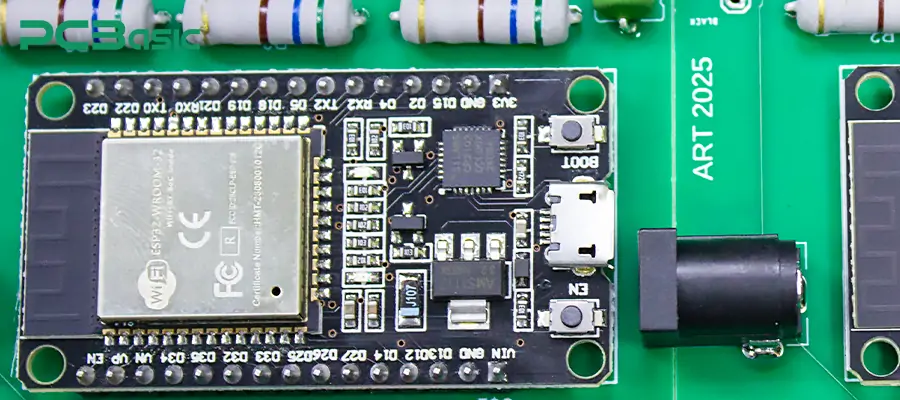

Oberer Siebdruck: Es ist der am häufigsten verwendete Siebdruck auf der obersten Leiterplattenschicht und dient zum Hinzufügen von Text oder Grafiken. Er enthält Beschriftungen für die Bauteile, Identifikationssymbole und weitere Markierungen, die für Konstruktions- und Prüfabläufe nützlich sind. Siebdruck auf der obersten Leiterplattenschicht ist am relevantesten zu einseitige Leiterplatten oder Platinen, bei denen die meisten Komponenten nur auf einer Seite montiert sind.
Siebdruck unten: Manchmal werden Komponenten auch auf der Unterseite der Leiterplatte platziert und daher Siebdruck unten erforderlich istDiese Schicht ähnelt der oberen Siebdruckschicht und enthält die Beschriftungen und Markierungen der Komponenten, die auf der Rückseite der Platine montiert werden sollen.
Edge-Siebdruck: Kantensiebdruck ist Tinte, die auf die Außenseite der Leiterplatte entlang der Kante gedruckt wird und hauptsächlich zur Führung der Leiterplatte verwendet wirds Montage. Es kann auch Markendaten wie Logo und Board-Version enthalten, was für die Erkennung und Nachverfolgung hilfreich ist.
Indikator-Siebdruck: Einige Leiterplatten verfügen über spezielle Anzeigen wie Pfeile, Symbole oder LEDs, um den Status bestimmter Platinenteile anzuzeigen. Beispielsweise könnte ein Siebdruck mit einer Betriebsanzeige einzige Geben Sie den Benutzern eine Rückmeldung, ob das Board ein- oder ausgeschaltet ist.
PIN-Nummer-Siebdruck: Diese Art von Siebdruck zeigt die PINs auf integrierten Schaltkreisen und Steckverbindern an, um deren Ausrichtung und Platzierung anzuzeigen. Die korrekte Bezeichnung der Pins ist wichtig, insbesondere bei mehrpoligen Komponenten, da eine falsche Pin-Ausrichtung zu schwerwiegenden Schaltungsproblemen führen kann.
PCB-Siebdrucksymbole
Um Leiterplatten verständlicher und informativer zu gestalten, vermitteln mehrere Schilder Informationen über bestimmte Komponenten und deren Positions. Hier sind einige der am häufigsten verwendeten PCB-Siebdrucksymbole:
Komponentenkennungen: Eine der Kennzeichnungen besteht in der Verwendung von Zahlen (1,2,3, XNUMX, XNUMX) oder Buchstaben (a, b, c) für bestimmte Komponenten auf der Leiterplatte. Dies erleichtert die Lokalisierung der Schaltungsanordnung.
Polaritätsmarkierungen: Diese zeigen an, ob Dioden, Kondensatoren oder andere Komponentens sind polungsrichtig eingelegt werden, also mit der richtigen Seite nach oben oder mit der Oberseite nach unten.
PIN-Nummern: Um die Positionierung der ICs oder Steckverbinder zu erleichtern und sicherzustellen, dass die Pins richtig angeordnet sind, sind neben den Pins des ICs oder Steckverbinders Nummern angebracht.
Orientierungsmarkierungen: Manchmal verwenden Techniker Pfeile mit anderen Arten von Linien oder einfach nur Symbole zu Punkt die Richtung, in der die Elemente der Leiterplatte oder des ICs positioniert werden müssen.
Was ist Siebdruck?
Siebdruck auf Leiterplatten kann mithilfe einer seit vielen Jahren bestehenden Siebdrucktechnik hergestellt werden, bei der Tinte durch eine Schablone (oder ein Sieb) auf die Oberfläche der Leiterplatte aufgetragen wird. Aufdrucke von PCB Siebdruck sind sehr langlebig und sehr genau. Mit der zunehmenden Komplexität von PCB, Lasermarkierung und Tintenstrahldruckverfahren sind weit verbreitet. Lasermarkierungen eignen sich ideal für feine Gravuren in Logos und anderen Designs, während Tintenstrahlmarkierungen hauptsächlich für Highsly genaue Designs.
Laserbeschriftung:
Lasermarkierung ist ein Verfahren, bei dem ein Laser ein Siebdruckdesign ohne Tinte und Rakel auf die Leiterplattenoberfläche brennt. Diese Methode ist äußerst präzise und eignet sich für die Herstellung feiner Details auf hochdichten Leiterplatten. Lasermarkierung ist zudem dauerhaft und kann auf verschiedene Materialien aufgebracht werden.
Tintenstrahldruck:
Eine weitere Variante ist der Tintenstrahldruck, der vielseitiger ist und hochauflösenden Siebdruck ermöglicht. Dies ist insbesondere dann sinnvoll, wenn feine, detaillierte Drucke und kleine Texte auf komplexe Leiterplatten gedruckt werden sollen. Aufgrund der oben genannten Eigenschaften eignet sich der Tintenstrahldruck hervorragend für Bereiche, in denen Prototypen schnell erstellt werden müssen.
Wie überprüft man den PCB-Siebdruck?
Um die Qualität des Siebdrucks auf der Leiterplatte sicherzustellen, befolgen Sie diese Schritte:
Überprüfen Sie die Komponentenidentifikation auf Richtigkeit: Stellen Sie sicher, dass alle Teile der Bezeichnung im Designlayout entsprechen.
Überprüfen Sie die Symbolpositionen auf Ausrichtung: Überprüfen Sie, ob Symbole und Texte richtig ausgerichtet sind und ob sie zur Bauteilanordnung passen.
Überprüfen Sie die Lesbarkeit und Klarheit: Hierbei ist darauf zu achten, dass der verwendete Siebdruck nicht unscharf ist und keine verzerrten Stellen im Druckbild entstehen.
Farbkontrast: Der Kontrast zwischen dem Siebdruck (normalerweise weiß oder gelb) und der Lötmaske (oft grün, blau oder schwarz) sollte für eine gute Lesbarkeit hoch genug sein.
Verwenden Sie ein Vergrößerungswerkzeug: Verwenden Sie eine Lupe oder ein Mikroskop, um kleine Schriftarten und komplizierte Details im Siebdruck zu untersuchen.
Vergleichen Sie mit Designdateien: Vergleichen Sie den PCB-Siebdruck mit den Designdateien (Gerber-Dateien), um sicherzustellen, dass alle Beschriftungen und Markierungen dem Design entsprechen.
Ihre Siebdruck-Leiterplatte in PCBasic
Bei PCBasic sind unsere Siebdruck-Services auf maximale Präzision ausgerichtet. Wir verwenden die beste Siebdrucktechnik, um sicherzustellen, dass alle Details Ihrer Leiterplatte klar und langlebig sind. PCBasic garantiert Präzision bis in jede Schicht der Platine, einschließlich des oberen, unteren und Randsiebdrucks. Wir garantieren Ihnen, dass unsere Dienstleistungen Ihre Leiterplattenmontage effizienter, kontinuierlicher und qualitativ hochwertiger machen.
Fazit
Siebdruck-Leiterplatten sind ein wesentlicher Bestandteil elektronischer Leiterplatten. Sie gewährleisten eine präzise Installation, minimale Fehler und eine hocheffiziente Produktion. Mit dem richtigen Wissen über Siebdruck auf Leiterplatten, die verschiedenen Siebdruckarten und die verwendeten Symbole erzielen Sie eine hochwertige Leistung. Keine Sorge! Wenn Sie nach unkomplizierten Siebdruck-Leiterplattenlösungen suchen, testen Sie unsere PCBasic Dienstleistungen. Wir erfüllen alle Ihre Fertigungsanforderungen.
