IC-Reballing: Eine vollständige Anleitung

IC-Reballing spielt eine entscheidende Rolle bei der Wartung, Nacharbeit und Herstellung moderner elektronischer Produkte. ReballIng. kann helfen, teure oder schwer zu ersetzende integrierte Schaltkreise zu retten (ICs) in vielen Geräten. Erfolgreiches IC-Reballing erfordert nicht nur Erfahrung, sondern auch hochwertige Werkzeuge und Kits. Zu diesen Werkzeugen gehören in der Regel IC-Reballing-Paste, Heißluftgebläse oder Infrarot-Heizgeräte, Lötkugeln, PCB-Reiniger usw. Nur wenn Sie über die entsprechende Reballing-Ausrüstung verfügen und die standardisierten Betriebsabläufe beherrschen, können Sie die Festigkeit und Zuverlässigkeit jeder Lötverbindung gewährleisten und das Versagen der Nacharbeit oder Folgeschäden an elektronischen Geräten vermeiden.

Was ist IC-Reballing? Wie funktioniert es? reball IC? Heute diskutieren wir das Thema IC-Reballing. Zunächst wollen wir die Definition von IC-Reballing verstehen.

Was ist IC REballing

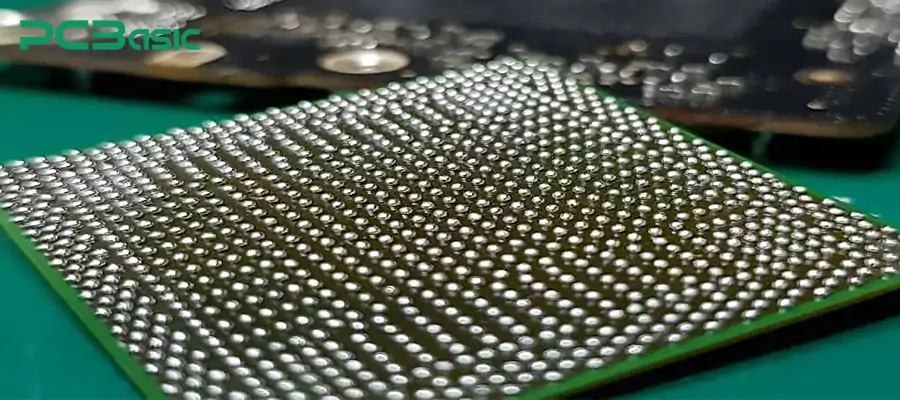

Unter IC-Reballing versteht man den Prozess, integrierte Schaltkreise von der Platine zu entfernen, sie gründlich zu reinigen, Lötkugeln wieder einzupflanzen und dann rInstallation auf der Leiterplatte. Einfach ausgedrückt umfasst das IC-Reballing das sichere Entfernen des integrierten Schaltkreises von der Leiterplatte, das anschließende Entfernen der ursprünglichen Lötrückstände, die Verwendung einer speziellen IC-Reballing-Schablone und Lötkugeln zum Reballing des Chips und schließlich das erneute Löten des ICs auf die Leiterplatte.

Das IC-Reballing Bedeutung besteht in der Wiederherstellung der elektrischen Verbindung zwischen IC und Leiterplatte. Schließlich wird die Behebung von Schaltungsfehlern erreicht, die durch Lötstellenbrüche, falsches Löten oder Korrosion verursacht wurden. IC Reballing wird besonders häufig beim Reballing mobiler ICs, der BGA-Chip-Nacharbeit und verschiedenen hochpräzisen elektronischen Baugruppen eingesetzt. Es ist eine gängige Methode für die Wartung und Wiederaufbereitung von Smartphones, Laptops, Spielekonsolen, Automobilelektronik und industriellen Steuergeräten.

Ursachen von IC-Problemen

IC ist der Kern moderner elektronischer Geräte. Während der gesamten Lebensdauer elektronischer Produkte ICs kann aus verschiedenen Gründen eine Fehlfunktion aufweisen. Bei IC-Ausfällen ist das IC-Reballing besonders wichtig. Denn es kann die Funktion des Geräts wiederherstellen, ohne teure Chips austauschen zu müssen. Das Verständnis der Grundursache des IC-Ausfalls hilft uns zu entscheiden, ob ein IC-Reballing sinnvoll ist. Häufige Ursachen für IC-Ausfälle und die Notwendigkeit eines Reballings sind:

1. Überhitzung

Zu hohe Temperaturen sind eine der Hauptursachen für IC-Probleme, insbesondere bei Chips im BGA-Gehäuse (Ball Grid Array). Langanhaltend hohe Temperaturen können zu Ermüdung, Rissbildung oder zum Versagen der Lötstellen an der Unterseite des ICs führen und so zu schlechten elektrischen Verbindungen führen. An diesem Punkt können geeignete IC-Reballing-Werkzeuge wie eine Heißluftstation oder eine IC-Reballing-Schablone eingesetzt werden, um die Verbindung wiederherzustellen.

2. Vibration und mechanische Beanspruchung

ICs In Industrieanlagen, Automobilelektronik oder mobilen Geräten sind sie häufig ständigen Vibrationen oder Stößen ausgesetzt. In einer solchen Umgebung ICs sind anfällig für Risse und Brüche der Lötkugeln, was wiederum zu zeitweiligen oder dauerhaften Fehlern führen kann. Anstatt den gesamten Chip auszutauschen, ist es wirtschaftlicher und effizienter, ihn durch Reballing des ICs zu reparieren. Techniker verwenden in der Regel dedizierte mobile IC Reballing-Werkzeuge und IC Reballing-Kits zum Entfernen beschädigter Lötkugeln und zur Durchführung präziser mobiler IC Neuballen.

3. Oxidation und Verschmutzung

Bei längerem Kontakt mit Luft, Feuchtigkeit oder Chemikalien neigen Lötstellen zu Oxidation und Korrosion, was zu einem schlechten Kontakt führt. Zuverlässige elektrische Verbindungen können dann auch durch IC-Reballing wiederhergestellt werden, ohne dass der gesamte IC ausgetauscht werden muss.

Zusammenfassend lässt sich sagen, dass IC-Fehler, die durch Überhitzung, mechanische Belastung und Oxidation verursacht werden, durch die Auswahl geeigneter Werkzeuge und Materialien für das IC-Reballing effektiv behoben werden können. Ob mit dem kompletten IC Reballing-Kit oder das dedizierte mobile IC Mithilfe von Reballing-Tools ist das Verständnis der Grundursache von IC-Fehlern der erste Schritt zur Erzielung einer effizienten Wartung.

So erkennen Sie einen fehlerhaften IC

Bevor Sie sich für ein IC-Reballing entscheiden, ist es wichtig, Fehler in integrierten Schaltkreisen genau zu identifizieren. Die häufigsten Ursachen für IC-Ausfälle sind bereits bekannt. Wie lässt sich also feststellen, ob das Gerät reballingDie folgenden Methoden sind üblich, um IC-Schäden zu erkennen:

1. Das Gerät lässt sich nicht einschalten

Wenn elektronische Geräte nicht starten oder sich häufig automatisch abschalten, liegt dies meist an gebrochenen Lötstellen unter dem Haupt-IC. Hierfür können wir das IC-Reballing-Kit oder die mobilen IC-Reballing-Tools einsetzen. Professionelle Reballing-Geräte ermöglichen die Überprüfung, Demontage und Wiederherstellung von IC-Verbindungen.

2. Kein Signal oder Funktionsstörung

Wenn das Gerät kein Netzwerksignal hat, das Mobiltelefon keine Verbindung zum Internet herstellen kann oder es zu zufälligen Neustarts oder Abstürzen und anderen Auffälligkeiten kommt, liegt dies häufig an einer Beschädigung oder Oxidation der Lötkugeln unter dem IC. Die elektrische Verbindung kann auch durch Reballing wiederhergestellt werden. Lötung.

3. Lokale Überhitzung des ICs

Eine abnormale Erwärmung in einem lokalen Bereich einer Leiterplatte oder eines integrierten Schaltkreises ist in der Regel ein typisches Anzeichen für einen Kurzschluss oder eine offene Lötstelle. Wir führen die Positionierung und Reparatur durch mobiles IC-Reballing mit Hilfe von Wärmebildkameras und spezieller Reballing-Ausrüstung durch.

4. Visuelle Inspektion und mikroskopische Untersuchung

Untersuchen Sie den IC und die umgebenden Lötstellen mit einer Lupe oder einem Mikroskop auf Risse, abgehobene Lötstellen, Oxidation oder andere Phänomene. In diesem Fall kann die fehlerhafte Lötstelle durch Reballing repariert werden.

5. Elektrische Prüfung

Die Verbindung zwischen den einzelnen Pins des ICs und der Leiterplatte kann mit einem Multimeter oder Durchgangsprüfer ermittelt werden. Ist der Messwert ungewöhnlich, deutet dies häufig darauf hin, dass ein Reballing des ICs erforderlich ist.

Die oben genannten Methoden sind gängige Methoden, um festzustellen, ob ein IC defekt ist und der Ball neu eingesetzt werden muss. Durch sorgfältige Beobachtung der Geräteleistung und die Kombination mit der entsprechenden Reballing-Ausrüstung und technologischen Mitteln lässt sich präzise feststellen, ob der IC beschädigt ist. Früherkennung und präzise Reparatur sparen nicht nur Zeit und Kosten, sondern verlängern auch die Lebensdauer elektronischer Produkte.

Werkzeuge und Ausrüstung für IC reballing

Erfolgreiches IC-Reballing erfordert professionelle Werkzeuge und Materialien für einen präzisen und zuverlässigen Prozess. Ob Sie Standardchips verwenden oder mobiles IC-Reballing durchführen – die richtigen Werkzeuge und Geräte steigern Ihre Effizienz und Wartungsqualität deutlich. Die folgende Tabelle fasst die grundlegenden Werkzeuge und Geräte für das IC-Reballing in allgemeinen und mobilen Wartungsszenarien zusammen.

Der Reballing-Prozess

Nachdem die für das Reballing benötigten Werkzeuge vorbereitet wurden, kann der Reballing-Prozess durchgeführt werden. Das Reballing ist eine präzise und wichtige Wartungsmethode, die hauptsächlich zur Reparatur von ICs in BGA-Gehäusen eingesetzt wird. Im Folgenden sehen Sie einen typischen IC-Reballing-Prozess:

1. IC-Demontage

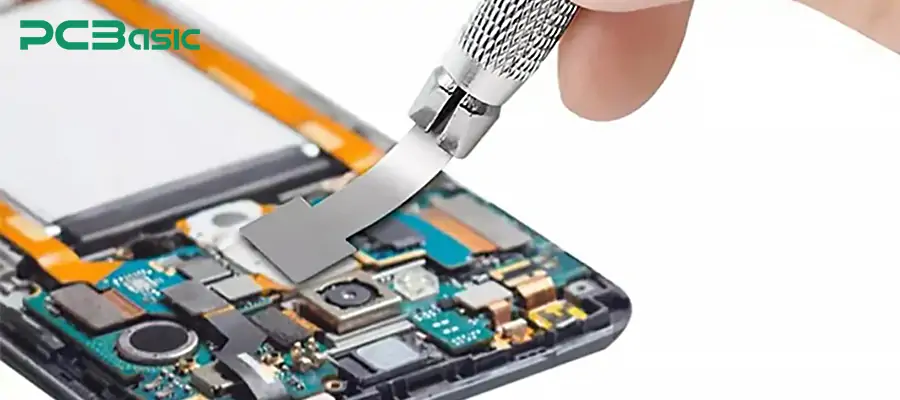

Verwenden Sie zunächst einen Heißlufttisch oder ein spezielles Reballing-Gerät, um den IC zu erhitzen und die Lötstellen zu schmelzen. Entfernen Sie den beschädigten IC vorsichtig von der Leiterplatte, um eine Beschädigung der Leiterplatte zu vermeiden.

2. Aufräumen

Verwenden Sie Lötband, Reinigungsmittel und verschiedene IC-Reballing-Werkzeuge (wie Bürsten, Schaber usw.), um Löt- und Flussmittelreste auf IC und Leiterplatte gründlich zu entfernen. Dieser Schritt dient der Vorbereitung der Oberfläche für die Implantation der neuen Lötkugeln.

3. Anwenden der Vorlage

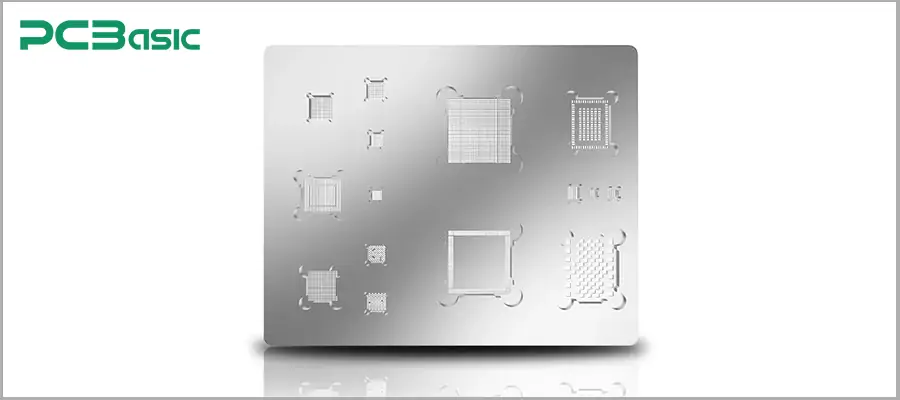

Richten Sie die hochpräzise IC-Reballing-Schablone an der Unterseite des IC aus, um sicherzustellen, dass jede Lötkugel präzise an der vorgesehenen Position platziert werden kann.

4. Lötkugeln hinzufügen

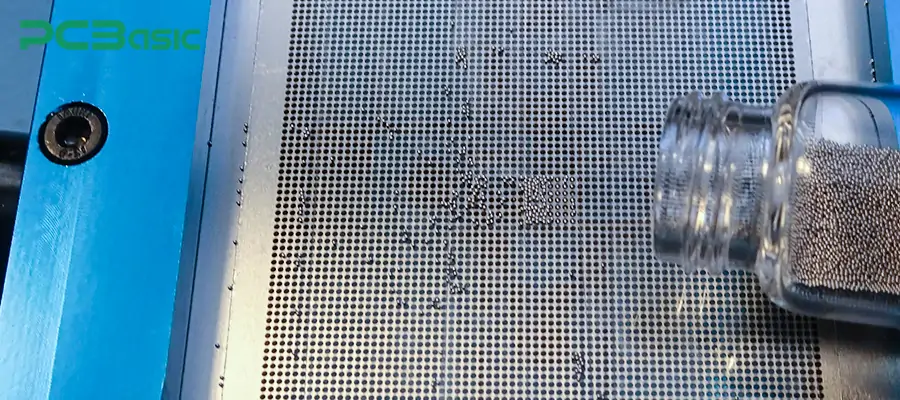

Streuen Sie die Lötkugeln mit passendem Durchmesser gleichmäßig auf die Schalung. Manchmal wird vorher eine Schicht IC-Reballing-Paste aufgetragen, die die Lötkugeln fixiert und die spätere Lötqualität verbessert.

5. Reflow-Löten

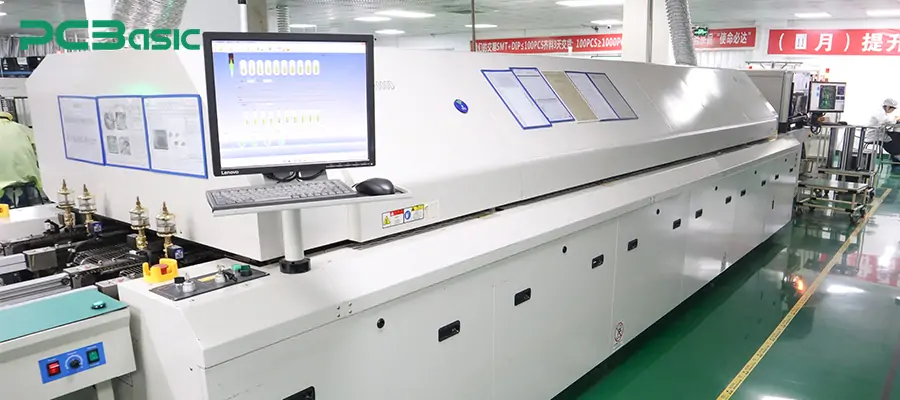

Legen Sie den IC mit Lötkugeln (nach dem Entfernen der Schablone) in einen Reflow-Ofen oder wenden Sie mit einer Heißluft-Rework-Station Hitze an.

6. Entschalen und Inspektion

Entfernen Sie nach Abschluss des Lötvorgangs die IC-Reballing-Schablone. Untersuchen Sie alle Lötkugeln an der Unterseite des ICs erneut sorgfältig unter dem Mikroskop, um sicherzustellen, dass die Lötstellen fest sind und keine Fehllötungen oder Kurzschlüsse vorliegen.

7. Neu installieren

ICs, die einer Reballing-Ball-Behandlung unterzogen wurden, können mit mobilen IC-Reballing-Tools oder Reflow-Lötgeräten wieder auf die Leiterplatte gelötet werden. Manchmal muss erneut Flussmittel aufgetragen werden, um zuverlässige Verbindungen zu gewährleisten.

Ratschläge

✅ Übermäßige Hitze kann den IC oder die Leiterplatte beschädigen. Bei Verwendung eines Rückflussofens oder einer Heißluftpistole muss die empfohlene Temperaturkurve eingehalten werden.

✅ Rückstände von Lot, Flussmittel oder Verunreinigungen können zu schlechtem Kontakt, Kurzschlüssen oder späterer Korrosion führen. Reinigen Sie die Kugeln vor dem Wiedereinsetzen gründlich.

✅ Schon geringe Abweichungen können zu Funktionsstörungen oder späteren Montageproblemen führen.

✅ IC reballing ist ein hochpräziser Prozess und Eile führt oft zum Ausfall teurer Komponenten aufgrund von Bedienungsfehlern.

Dies fasst den gesamten IC-Reballing-Prozess zusammen. Während des gesamten IC-Reballing-Prozesses, egal ob konventionelles oder mobiles IC-Reballing, ist die Auswahl hochwertiger IC-Reballing-Kits, Schablonen und Lötpasten der Schlüssel zum Erfolg der Wartung.

Fazit

IC reballing ist ein wichtiger Prozess zur Verlängerung der Lebensdauer elektronischer Geräte und zur Senkung der Wartungskosten. Es bietet eine effiziente Lösung zur Wiederherstellung der Funktionalität teurer integrierter Schaltkreise, ohne dass Chips ausgetauscht werden müssen. Durch das Verständnis der häufigsten Ursachen von IC-Fehlern wie Überhitzung, Vibration und Oxidation sowie die Beherrschung der richtigen Erkennungs- und Reparaturmethoden können wir die Wartungseffizienz deutlich verbessern und die Kosten senken. Ob in Smartphones, Automobilelektronik oder Industrieanlagen – der Erfolg von IC reballing Die Auswahl der richtigen Werkzeuge, die Einhaltung standardisierter Betriebsabläufe und die Sicherstellung der Genauigkeit in jeder Phase hängen von der Qualität ab. Bei komplexen Schaltkreisen oder wichtigen Geräten ist die Wahl professioneller Dienstleistungen jedoch die sicherste Lösung.
